Основные гидролинии (погрузчик) 1 — HITACHI EX1100-3

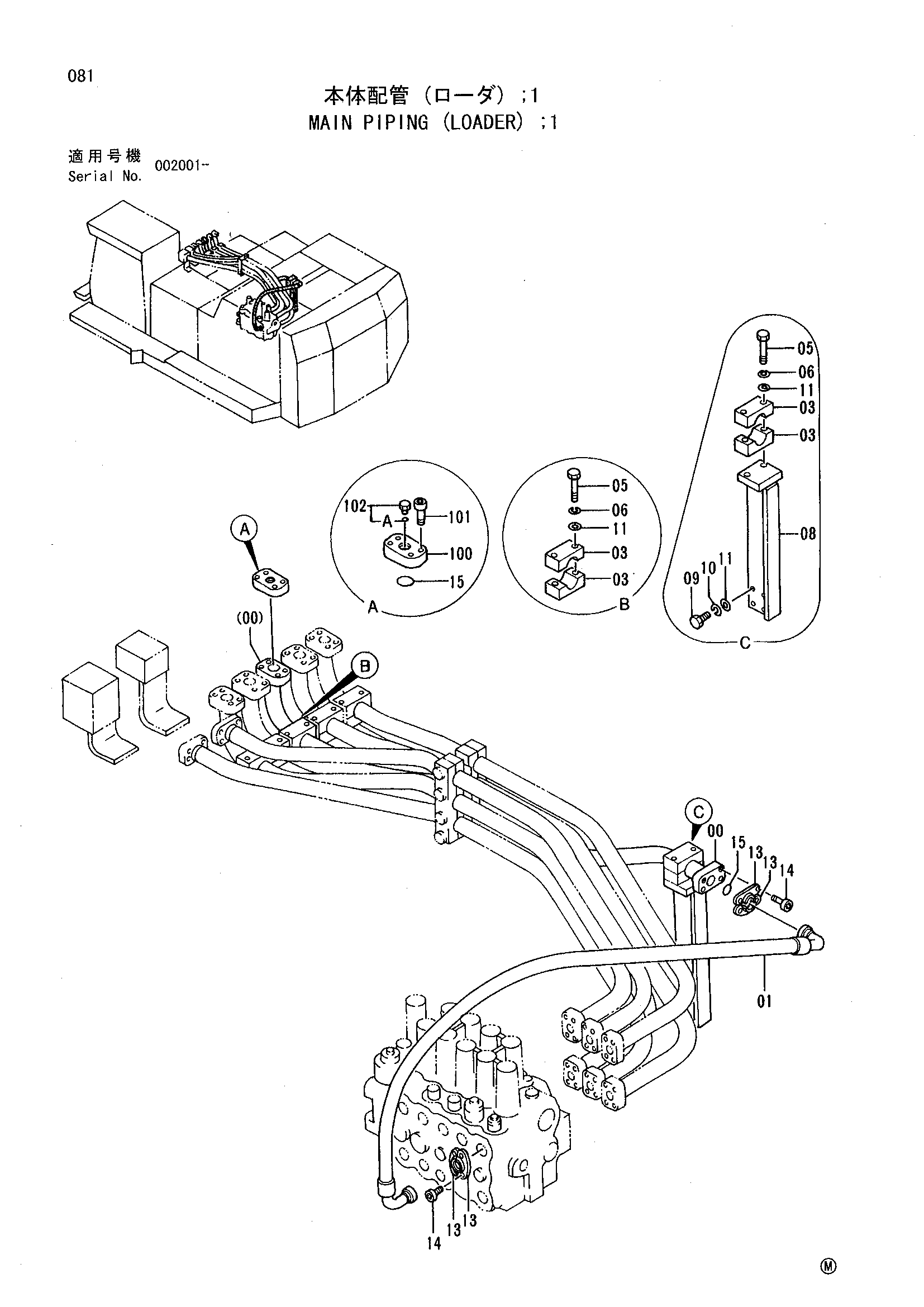

Заводская схема «Основные гидролинии (погрузчик) 1» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8050722 | Трубка | 1 |
| 01 | 4242487 | Шланг | 1 |
| 03 | 4311153 | Хомут трубки | 4 |
| 05 | J901290 | Болт | 4 |
| 06 | A590912 | Пружинная шайба | 4 |
| 08 | 9737011 | Кронштейн | 1 |
| 09 | J901240 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | 4086891 | Шайба | 8 |
| 13 | 4089703 | Разъёмный фланец | 4 |
| 14 | M341445 | Болт с внутренним шестигранником | 8 |
| 15 | 4508805 | Уплотнительное кольцо | 3 |
| 100 | 4244894 | Крышка | 1 |
| 101 | M341445 | Болт с внутренним шестигранником | 4 |
| 102 | 4093624 | Пробка | 1 |
| 102A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
