Электрооборудование (кабина) 2 — HITACHI EX1100-3

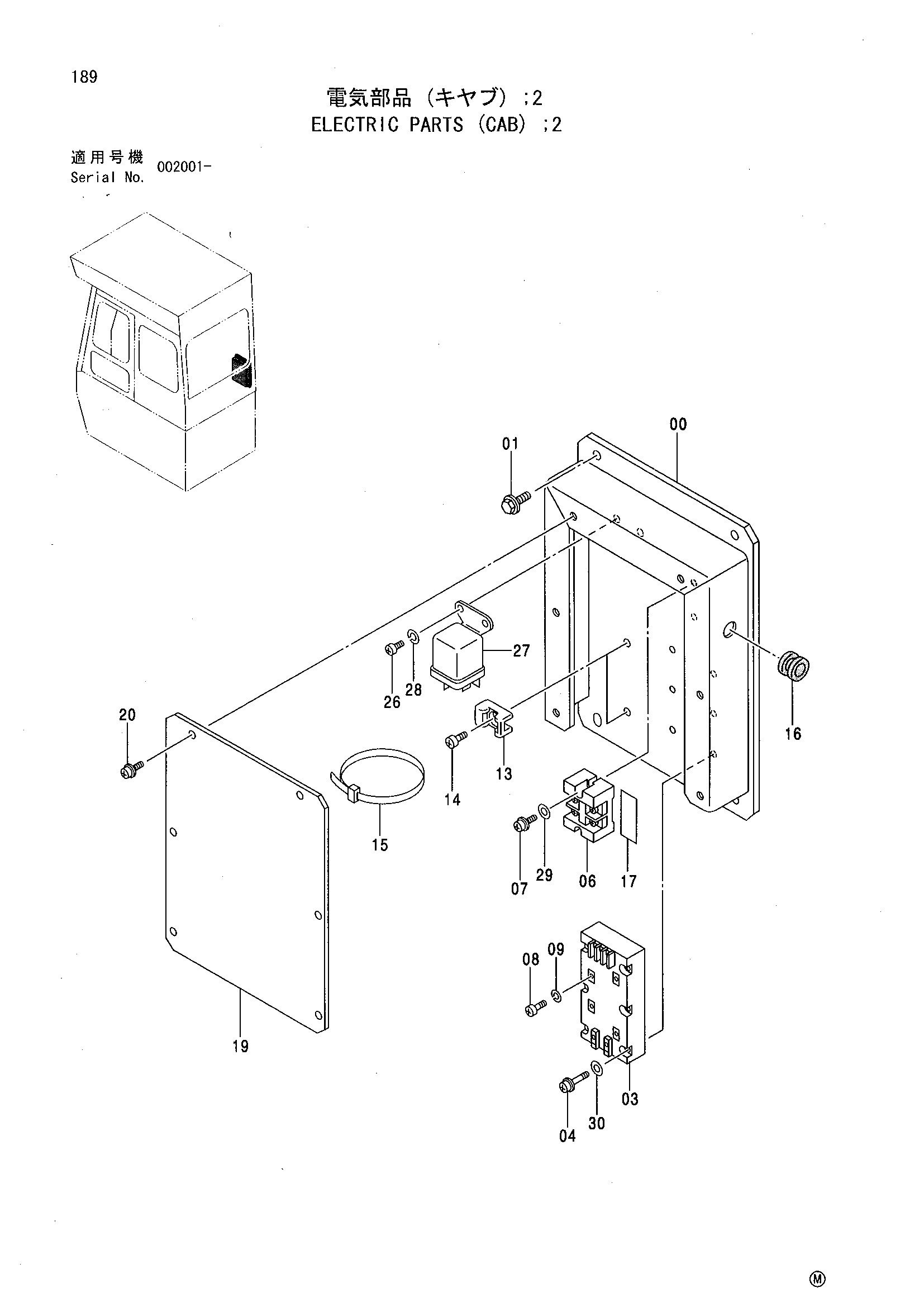

Заводская схема «Электрооборудование (кабина) 2» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8064840 | Кронштейн | 1 |
| 01 | J020820 | Болт с шайбой | 4 |
| 03 | 4335886 | Преобразователь | 1 |
| 04 | J450325 | Винт с шайбой | 6 |
| 06 | 4286758 | Клемма | 1 |
| 07 | J450414 | Винт с шайбой | 2 |
| 08 | M430406 | Винт | 4 |
| 09 | A590904 | Пружинная шайба | 4 |
| 13 | 4196829 | Направляющая лента | 2 |
| 14 | M430610 | Винт | 2 |
| 15 | 4055311 | Ленточный зажим | 2 |
| 16 | 4133363 | Резиновая втулка | 1 |
| 17 | 4286759 | Информационная табличка | 1 |
| 19 | 4362263 | Крышка | 1 |
| 20 | J460614 | Винт с шайбой | 6 |
| 26 | M430610 | Винт | 2 |
| 27 | 4210117 | Реле | 1 |
| 28 | A590906 | Пружинная шайба | 2 |
| 29 | A590104 | Плоская шайба | 2 |
| 30 | A590103 | Плоская шайба | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
