Нижняя защита — HITACHI EX1100-3

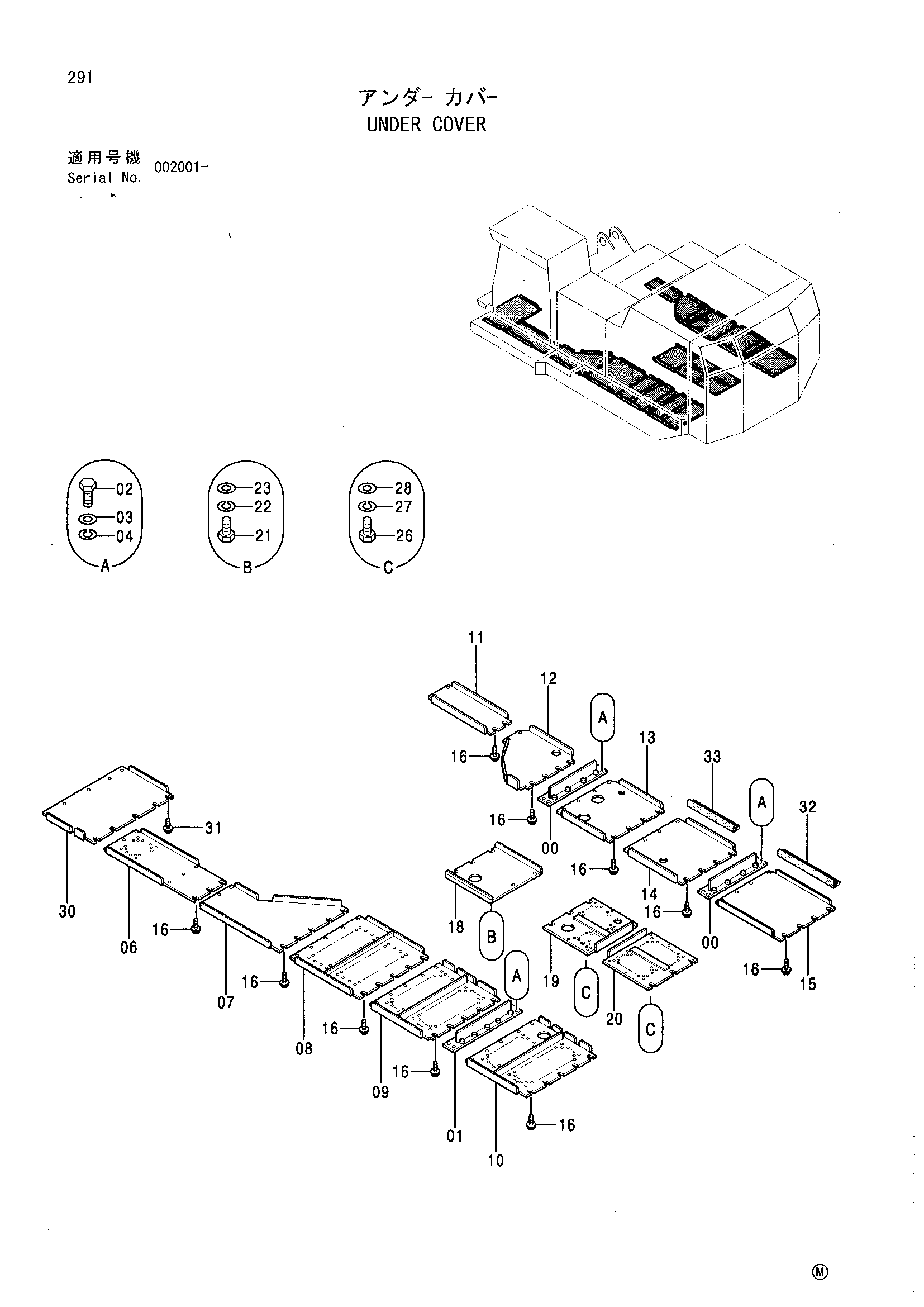

Заводская схема «Нижняя защита» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8050384 | Кронштейн | 2 |
| 01 | 8050385 | Кронштейн | 1 |
| 02 | J901650 | Болт | 12 |
| 03 | A590916 | Пружинная шайба | 12 |
| 04 | 4114405 | Шайба | 12 |
| 06 | 2031700 | Крышка | 1 |
| 07 | 2031701 | Крышка | 1 |
| 08 | 7030924 | Крышка | 1 |
| 09 | 7024300 | Крышка | 1 |
| 10 | 7024301 | Крышка | 1 |
| 11 | 3055501 | Крышка | 1 |
| 12 | 2031696 | Крышка | 1 |
| 13 | 2038956 | Крышка | 1 |
| 14 | 2031698 | Крышка | 1 |
| 15 | 2031699 | Крышка | 1 |
| 16 | J031235 | Болт с шайбой | 81 |
| 18 | 3051493 | Крышка | 1 |
| 19 | 8067833 | Крышка | 1 |
| 20 | 8050752 | Крышка | 1 |
| 21 | J901020 | Болт | 6 |
| 22 | A590910 | Пружинная шайба | 6 |
| 23 | 4114402 | Шайба | 6 |
| 26 | J901020 | Болт | 14 |
| 27 | A590910 | Пружинная шайба | 14 |
| 28 | 4114402 | Шайба | 14 |
| 30 | 2032418 | Крышка | 1 |
| 31 | J031235 | Болт с шайбой | 10 |
| 32 | 4414662 | Резиновая прокладка | 1 |
| 33 | 4414663 | Резиновая прокладка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
