Крыло — HITACHI EX1100-3

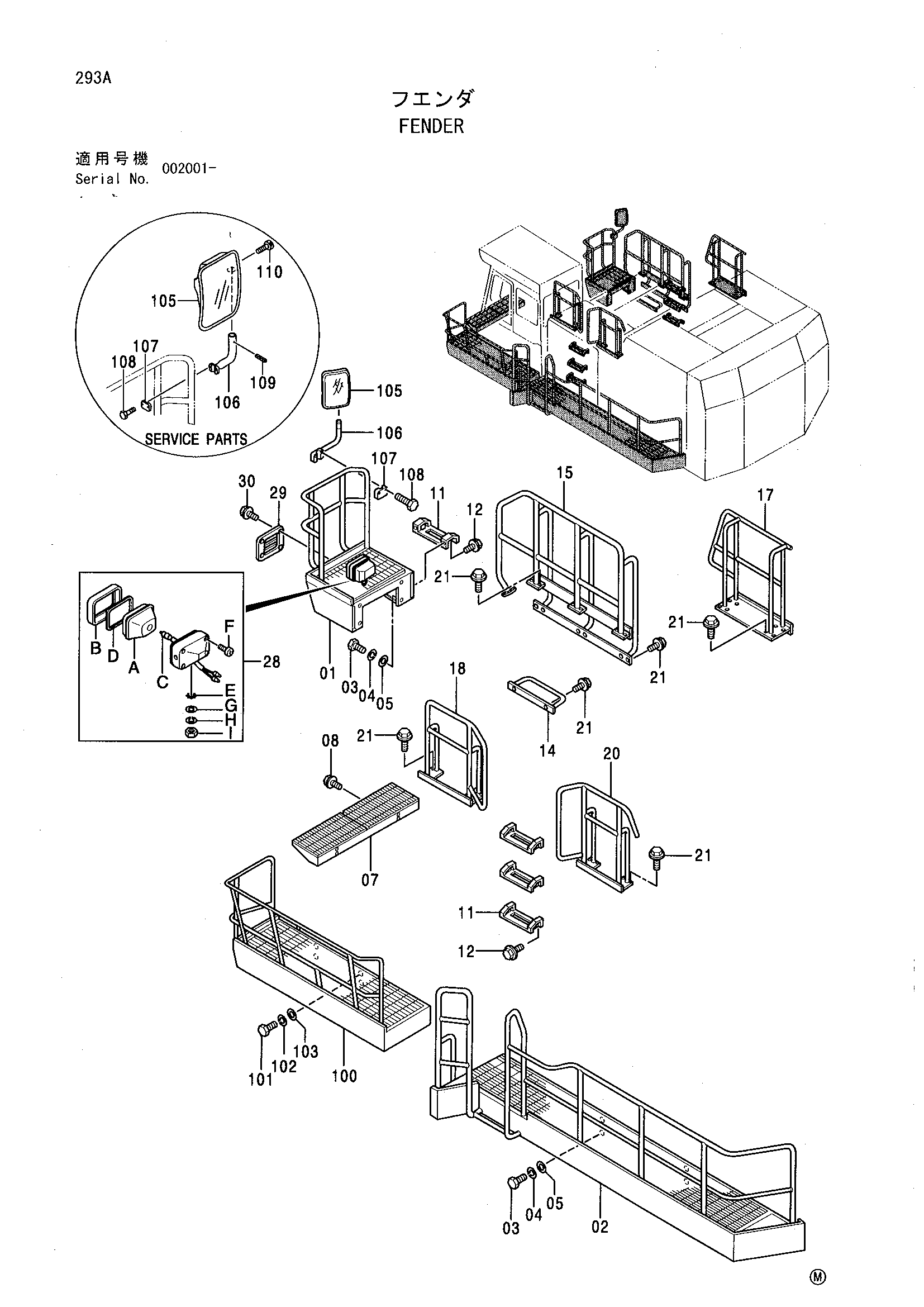

Заводская схема «Крыло» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 6011749 | Крыло | 1 |
| 02 | 5004272 | Крыло | 1 |
| 03 | J901635 | Болт | 14 |
| 04 | A590916 | Пружинная шайба | 14 |
| 05 | 4114405 | Шайба | 14 |
| 07 | 7023168 | Ступень | 1 |
| 08 | J021230 | Болт с шайбой | 4 |
| 11 | 2025971 | Ступень | 4 |
| 12 | J021230 | Болт с шайбой | 8 |
| 14 | 9735229 | Поручень | 1 |
| 15 | 7029312 | Поручень | 1 |
| 17 | 7043404 | Поручень | 1 |
| 18 | 7043410 | Поручень | 1 |
| 20 | 7043409 | Поручень | 1 |
| 21 | J021230 | Болт с шайбой | 40 |
| 28 | 4336570 замена: 4326800 | Фонарь головка в сборе | 1 |
| 28 | 4326800 | Фонарь головка в сборе | 1 |
| 28A | 4326801 | Ленс блок | 1 |
| 28B | 4326802 | Рама | 1 |
| 28C | 4307025 | Лампа | 1 |
| 28D | 4326803 | Прокладка | 1 |
| 28E | 4307026 | Шайба | 1 |
| 28F | 4307027 | Винт | 1 |
| 28G | A590114 | Шайба | 1 |
| 28H | A590914 | Пружинная шайба | 1 |
| 28I | J952014 | Гайка | 1 |
| 29 | 8061531 | Защитный кожух | 1 |
| 30 | J021025 | Болт с шайбой | 4 |
| 100 | 5004382 | Крыло | 1 |
| 101 | J901660 | Болт | 6 |
| 102 | A590916 | Пружинная шайба | 6 |
| 103 | 4114405 | Шайба | 6 |
| 105 | 4340845 замена: 4426821 | Зеркало | 1 |
| 105 | 4426821 замена: 4418912 | Зеркало | 1 |
| 105 | 4426821 замена: 8096643 | Зеркало | 1 |
| 105 | 4426821 замена: 4144018 | Зеркало | 1 |
| 105 | 4426821 замена: J780545 | Зеркало | 1 |
| 105 | 4418912 | Зеркало | 1 |
| 106 | 8064533 | Стойка | 1 |
| 106 | 8096643 | Стойка | 1 |
| 107 | 4355757 | Хомут | 1 |
| 108 | J010850 | Болт | 2 |
| 109 | 4144018 | Пружинный штифт | 1 |
| 110 | J780545 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
