Автоматическая смазка система (погрузчик) <нижний разгрузка ковш> — HITACHI EX1100-3

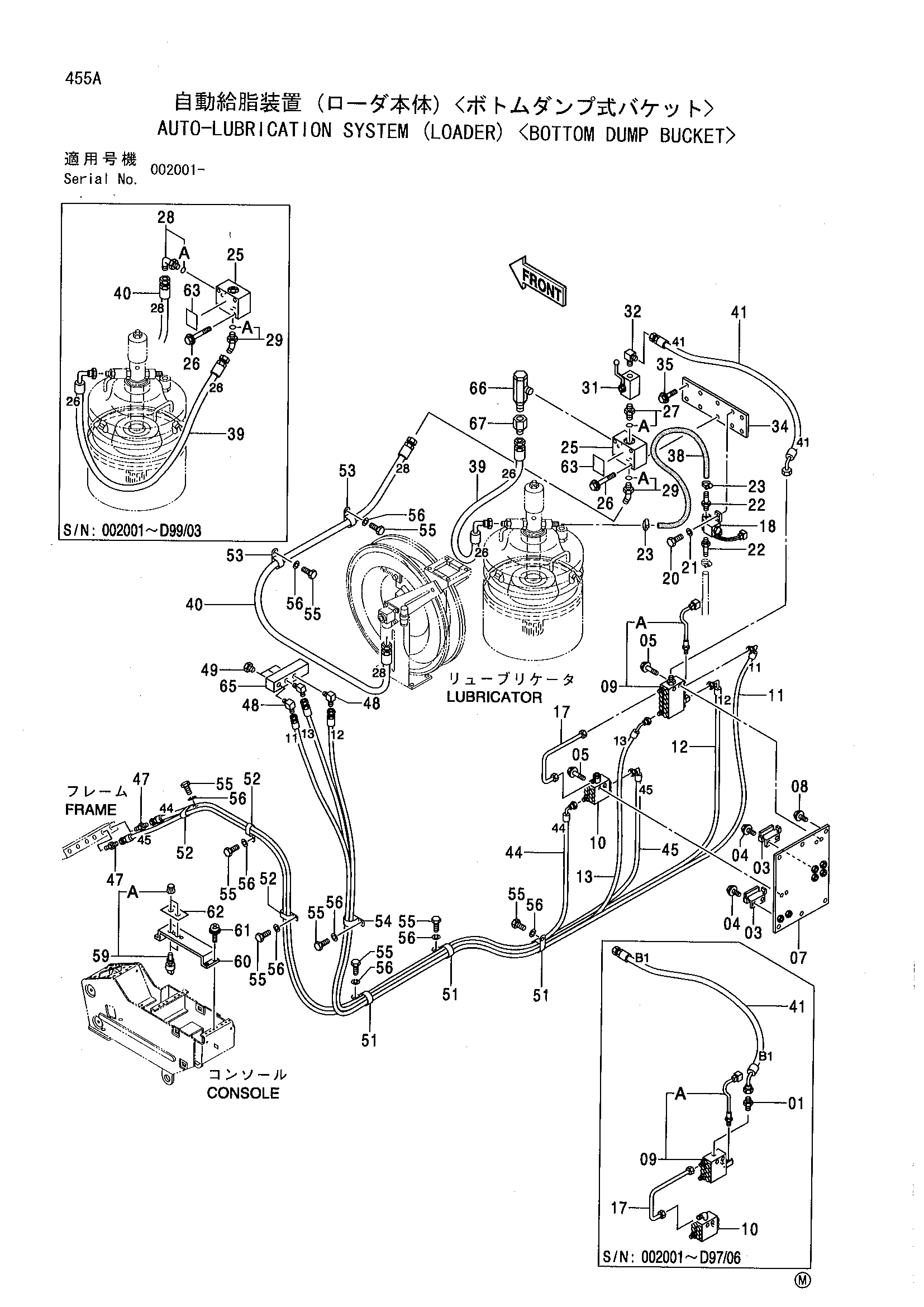

Заводская схема «Автоматическая смазка система (погрузчик) <нижний разгрузка ковш>» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4367300 | Адаптер | 1 |
| 03 | 4361320 | Хомут | 2 |
| 04 | J021025 | Болт с шайбой | 4 |
| 05 | J010640 | Болт с шайбой | 4 |
| 07 | 8067423 | Панель | 1 |
| 08 | J011020 | Болт с шайбой | 6 |
| 09 | 4381464 замена: 4400682 | Клапан | 1 |
| 09 | 4381464 замена: 4400407 | Клапан | 1 |
| 09 | 4400682 замена: 4424647 | Клапан | 1 |
| 09 | 4400682 замена: 9180229 | Клапан | 1 |
| 09 | 4424647 | Клапан | 1 |
| 09A | 4405655 | Датчик | 1 |
| 10 | 4376668 замена: 4400681 | Клапан | 1 |
| 10 | 4376668 замена: 4400844 | Клапан | 1 |
| 10 | 4400681 | Клапан | 1 |
| 11 | 4381476 | Пластиковый шланг | 1 |
| 12 | 4381477 | Пластиковый шланг | 1 |
| 13 | 4381478 | Пластиковый шланг | 1 |
| 17 | 4377198 замена: 4400844 | Трубка | 1 |
| 17 | 4377198 замена: 4400681 | Трубка | 1 |
| 17 | 4400844 | Трубка | 1 |
| 18 | 4326067 | Клапан | 1 |
| 20 | J900812 | Болт | 2 |
| 21 | A590908 | Пружинная шайба | 2 |
| 22 | 4130659 | Адаптер | 2 |
| 23 | 4514700 | Зажим шланг | 2 |
| 25 | 3056293 | Коллектор | 1 |
| 25 | 3085636 | Коллектор | 1 |
| 26 | J011065 | Болт с шайбой | 4 |
| 27 | 4229648 | Адаптер | 1 |
| 27A | 4509180 | Уплотнительное кольцо | 1 |
| 28 | 4037761 | Угловой штуцер | 1 |
| 28A | 4509180 | Уплотнительное кольцо | 1 |
| 29 | 4095133 | Угловой штуцер | 1 |
| 29A | 4509180 | Уплотнительное кольцо | 1 |
| 31 | 4283115 | Шаровой клапан | 1 |
| 32 | 4182734 | Угловой штуцер | 1 |
| 34 | 4281303 | Пластина | 1 |
| 34 | 4418328 | Пластина | 1 |
| 35 | J011030 | Болт с шайбой | 4 |
| 38 | 4122877 | Резиновый шланг | 1 |
| 39 | 4281987 | Шланг | 1 |
| 40 | 4281989 | Шланг | 1 |
| 41 | 4347265 замена: 4400407 | Шланг | 1 |
| 41 | 4347265 замена: 4400682 | Шланг | 1 |
| 41 | 4400407 | Пластиковый шланг | 1 |
| 44 | 4377230 | Пластиковый шланг | 1 |
| 45 | 4377231 | Пластиковый шланг | 1 |
| 47 | 4154651 | Адаптер | 2 |
| 48 | 4154656 | Угловой штуцер | 3 |
| 49 | 446536 | Пробка | 3 |
| 51 | 4190263 | Зажим | 3 |
| 52 | 4192018 | Зажим | 3 |
| 53 | 4190273 | Зажим | 2 |
| 54 | 4190277 | Зажим | 1 |
| 55 | J901016 | Болт | 9 |
| 56 | A590910 | Пружинная шайба | 9 |
| 59 | 4201802 | Выключатель | 2 |
| 59A | 4268742 | Ручка | 1 |
| 60 | 4373652 | Крышка | 1 |
| 61 | J460510 | Винт с шайбой | 4 |
| 62 | 4381733 | Информационная табличка | 1 |
| 63 | 4315939 | Информационная табличка | 1 |
| 65 | 4296012 | Блок | 1 |
| 66 | 4415384 | Фильтр | 1 |
| 67 | 4415397 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
