Пилотные гидролинии (насос) 7 — HITACHI EX1100-3

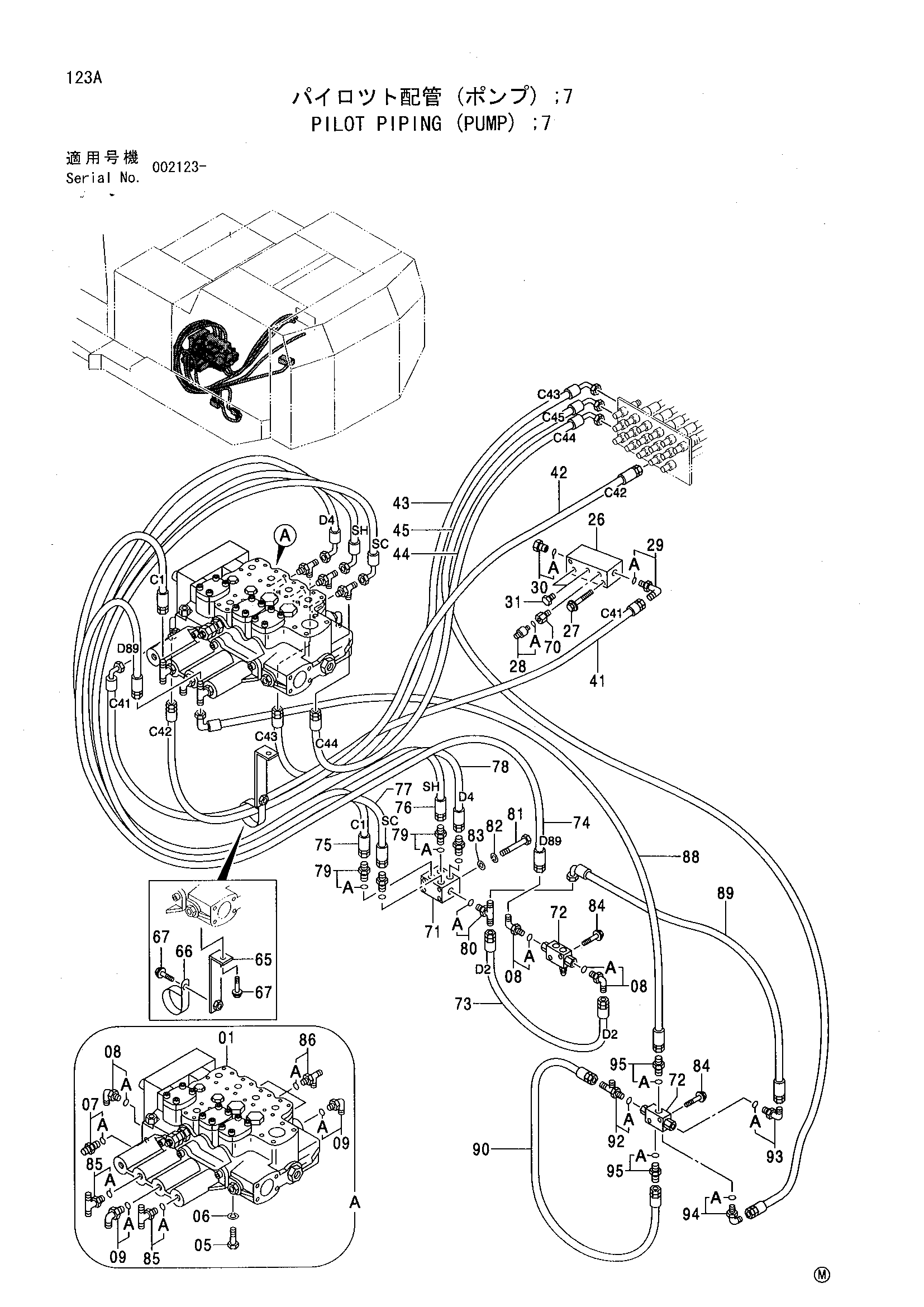

Заводская схема «Пилотные гидролинии (насос) 7» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4425048 | Гидрораспределитель | 1 |
| 05 | J912035 | Болт | 4 |
| 06 | A590920 | Пружинная шайба | 4 |
| 07 | 4200465 | Адаптер | 1 |
| 07A | 957366 | Уплотнительное кольцо | 1 |
| 08 | 4154670 | Угловой штуцер | 3 |
| 08A | 957366 | Уплотнительное кольцо | 1 |
| 09 | 4154671 | Угловой штуцер | 2 |
| 09A | 4509180 | Уплотнительное кольцо | 1 |
| 26 | 3047050 | Коллектор | 1 |
| 27 | J011055 | Болт с шайбой | 2 |
| 28 | 4327185 | Датчик давления | 1 |
| 28A | 4506408 | Уплотнительное кольцо | 1 |
| 29 | 4154670 | Угловой штуцер | 1 |
| 29A | 957366 | Уплотнительное кольцо | 1 |
| 30 | 4093624 | Пробка | 1 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 31 | 4209374 | Пробка | 2 |
| 41 | 4382017 | Шланг | 1 |
| 42 | 4364533 | Шланг | 1 |
| 43 | 4364534 | Шланг | 1 |
| 44 | 4364535 | Шланг | 1 |
| 45 | 4364536 | Шланг | 1 |
| 45 | 4299670 | Шланг | 1 |
| 65 | 9738164 | Кронштейн | 1 |
| 66 | 4190291 | Зажим | 1 |
| 67 | J011016 | Болт с шайбой | 2 |
| 70 | 4327175 | Адаптер | 1 |
| 71 | 4424209 | Челночный клапан | 1 |
| 72 | 4339240 | Клапан | 1 |
| 72 | 4339240 | Клапан | 2 |
| 73 | 4389917 | Шланг | 1 |
| 74 | 4364575 | Шланг | 1 |
| 75 | 4377077 | Шланг | 1 |
| 76 | 4409478 | Шланг | 1 |
| 77 | 4414437 | Шланг | 1 |
| 78 | 4416117 | Шланг | 1 |
| 79 | 4200468 | Адаптер | 4 |
| 79A | 4509180 | Уплотнительное кольцо | 1 |
| 80 | 4200470 замена: 4269618 | Угловой штуцер | 1 |
| 80 | 4269618 | Тройник | 1 |
| 80A | 4509180 | Уплотнительное кольцо | 1 |
| 81 | J900890 | Болт | 4 |
| 82 | A590908 | Пружинная шайба | 4 |
| 83 | A590108 | Шайба | 4 |
| 84 | J010650 | Болт с шайбой | 2 |
| 84 | J010650 | Болт с шайбой | 4 |
| 85 | 4249344 | Тройник | 2 |
| 85A | 4509180 | Уплотнительное кольцо | 1 |
| 86 | 4239713 | Тройник | 3 |
| 86A | 4509180 | Уплотнительное кольцо | 1 |
| 88 | 4251926 | Шланг | 1 |
| 89 | 4207935 | Шланг | 1 |
| 90 | 4208422 | Шланг | 1 |
| 92 | 4207300 | Тройник | 1 |
| 92A | 957366 | Уплотнительное кольцо | 1 |
| 93 | 4154670 | Угловой штуцер | 1 |
| 93A | 957366 | Уплотнительное кольцо | 1 |
| 94 | 4156434 | Угловой штуцер | 1 |
| 94A | 957366 | Уплотнительное кольцо | 1 |
| 95 | 4200467 | Адаптер | 2 |
| 95A | 957366 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
