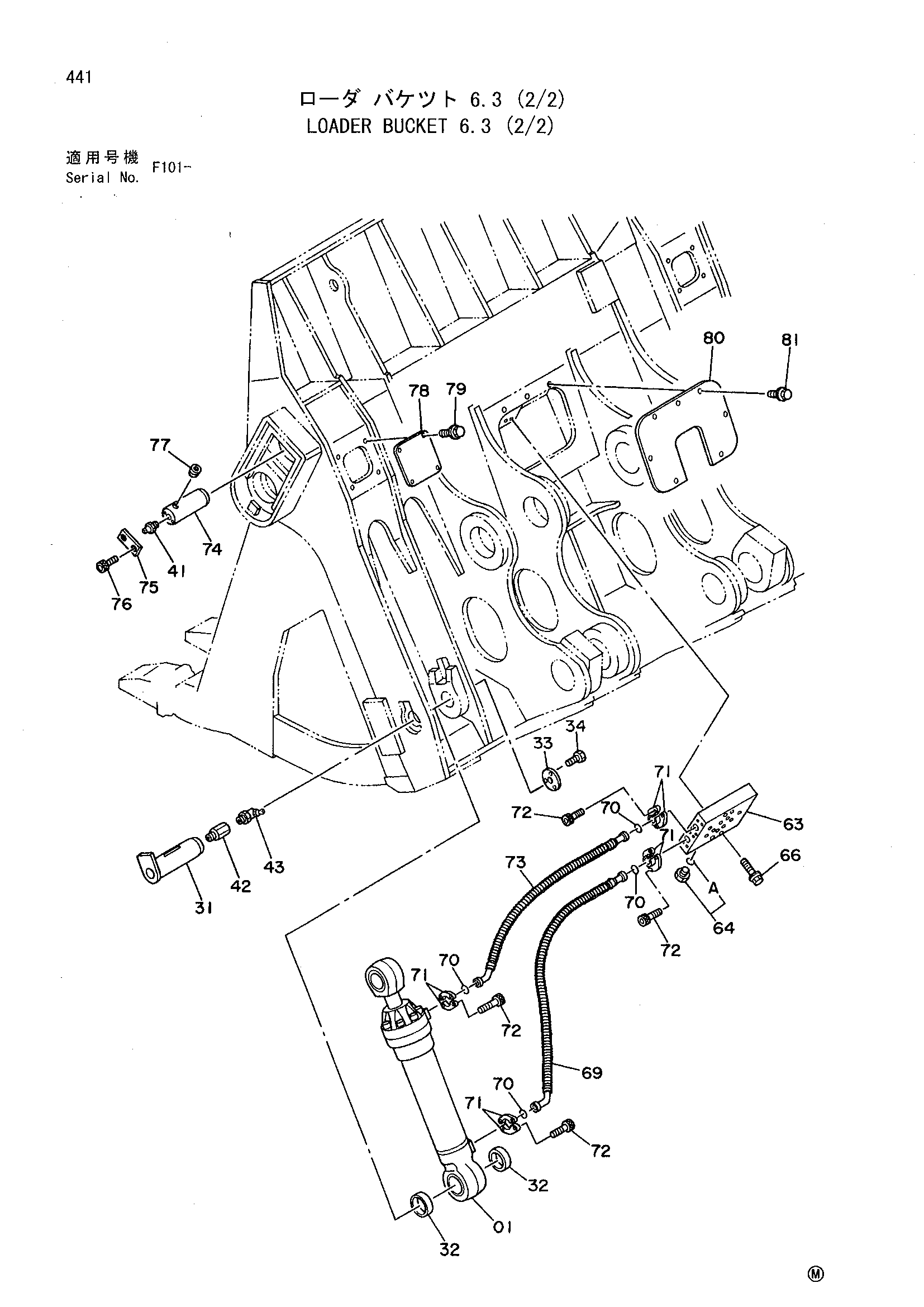

Погрузчик ковш 6.3 (2/2) — HITACHI EX1100-3
Заводская схема «Погрузчик ковш 6.3 (2/2)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9121013 | Погрузчик ковш 6.3 | 1 | |
| 01 | 4243468 | Гидроцилиндр. разгрузка | 2 |
| 31 | 8050771 | Палец | 2 |
| 32 | 4275344 | Проставка | 4 |
| 33 | 4309604 | Ограничитель | 2 |
| 34 | J011235 | Болт с шайбой | 6 |
| 41 | J75482 | Пресс-маслёнка | 2 |
| 42 | 4085073 | Адаптер | 2 |
| 43 | 4066158 | Штуцер | 2 |
| 63 | 2031929 | Блок | 1 |
| 64 | 4113926 | Пробка | 2 |
| 64A | 4506429 | Уплотнительное кольцо | 1 |
| 66 | J011280 | Болт с шайбой | 4 |
| 69 | 4275294 | Шланг | 2 |
| 70 | 966993 | Уплотнительное кольцо | 8 |
| 71 | 962453 | Разъёмный фланец | 16 |
| 72 | M341030 | Болт с внутренним шестигранником | 32 |
| 73 | 4275295 | Шланг | 2 |
| 74 | 3047577 | Палец | 2 |
| 75 | 4247184 | Стопорная пластина | 2 |
| 76 | M342045 | Болт с внутренним шестигранником | 4 |
| 77 | 94-2011 | Пробка | 2 |
| 78 | 4247183 | Крышка | 2 |
| 79 | J011225 | Болт с шайбой | 8 |
| 80 | 4275345 | Крышка | 1 |
| 81 | J021230 | Болт с шайбой | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
