Гусеничная рама — HITACHI EX1100-3

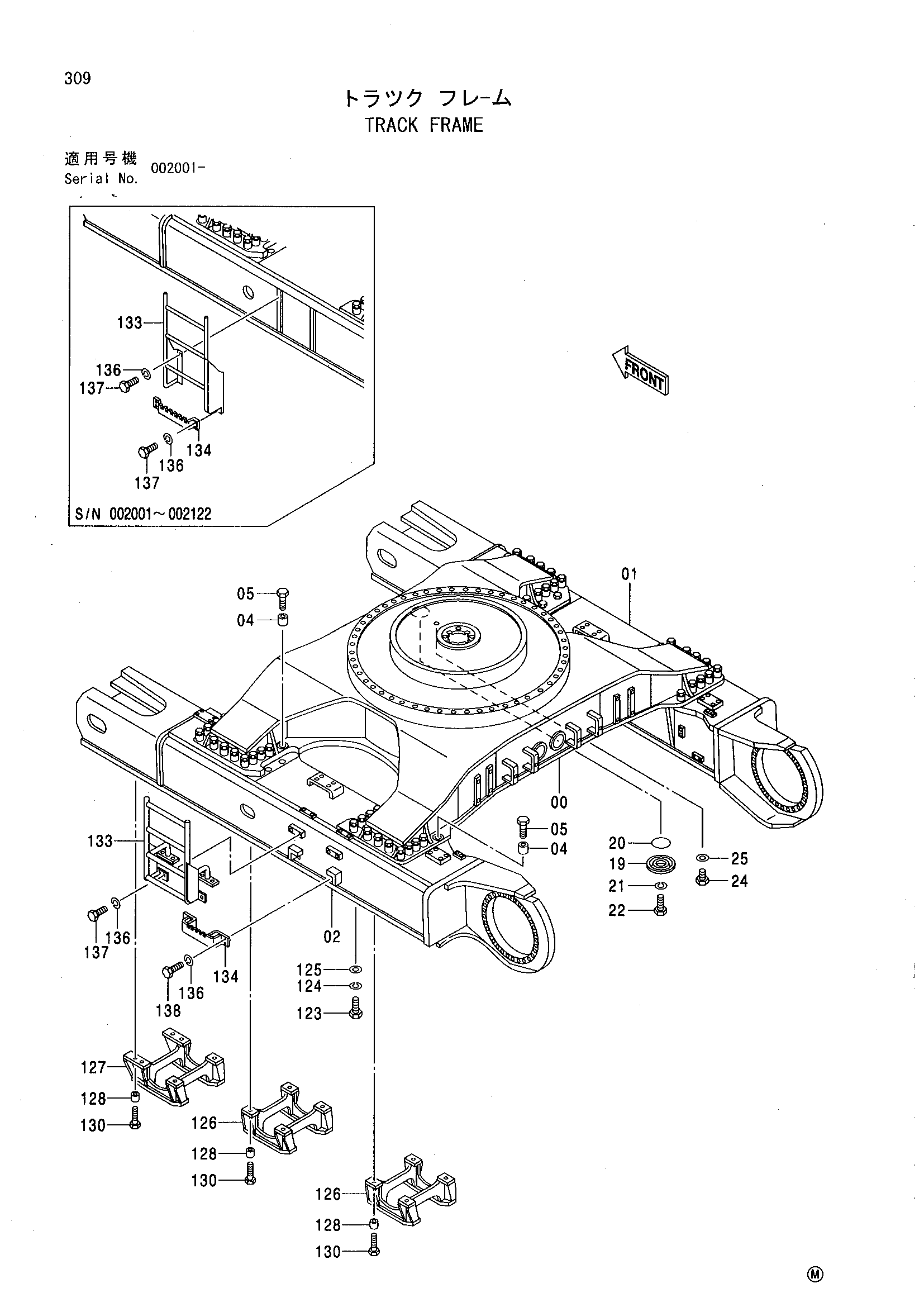

Заводская схема «Гусеничная рама» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5004600 | Рама трукк | 1 |
| 01 | 5005294 | Рама боковой(правый) | 1 |
| 02 | 5005293 | Рама боковой(левый) | 1 |
| 04 | 4244330 | Проставка | 52 |
| 05 | J834214 | Болт | 52 |
| 19 | 8023981 | Крышка | 1 |
| 20 | A810160 | Уплотнительное кольцо | 1 |
| 21 | A590910 | Пружинная шайба | 6 |
| 22 | M111020 | Болт | 6 |
| 24 | J901625 | Болт | 1 |
| 25 | A590116 | Плоская шайба | 1 |
| 123 | J912750 | Болт | 16 |
| 124 | A590927 | Пружинная шайба | 16 |
| 125 | A590127 | Плоская шайба | 16 |
| 126 | 7024458 | Защитный кожух | 4 |
| 127 | 7024459 | Защитный кожух | 2 |
| 128 | 4277804 | Проставка | 28 |
| 130 | J932703 | Болт | 28 |
| 133 | 7021313 | Лестница | 2 |
| 133 | 7037002 | Лестница | 2 |
| 133 | 7025366 | Лестница | 2 |
| 133 | 7036979 | Лестница | 2 |
| 134 | 9735242 | Ступень | 2 |
| 134 | 8069332 | Ступень | 2 |
| 136 | A590916 | Шайба | 24 |
| 137 | J901635 | Болт | 24 |
| 137 | J901635 | Болт | 16 |
| 138 | J901645 | Болт | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
