Гидролинии рабочего оборудования 3 (STD. стрела, HD стрела) — HITACHI EX1100-3

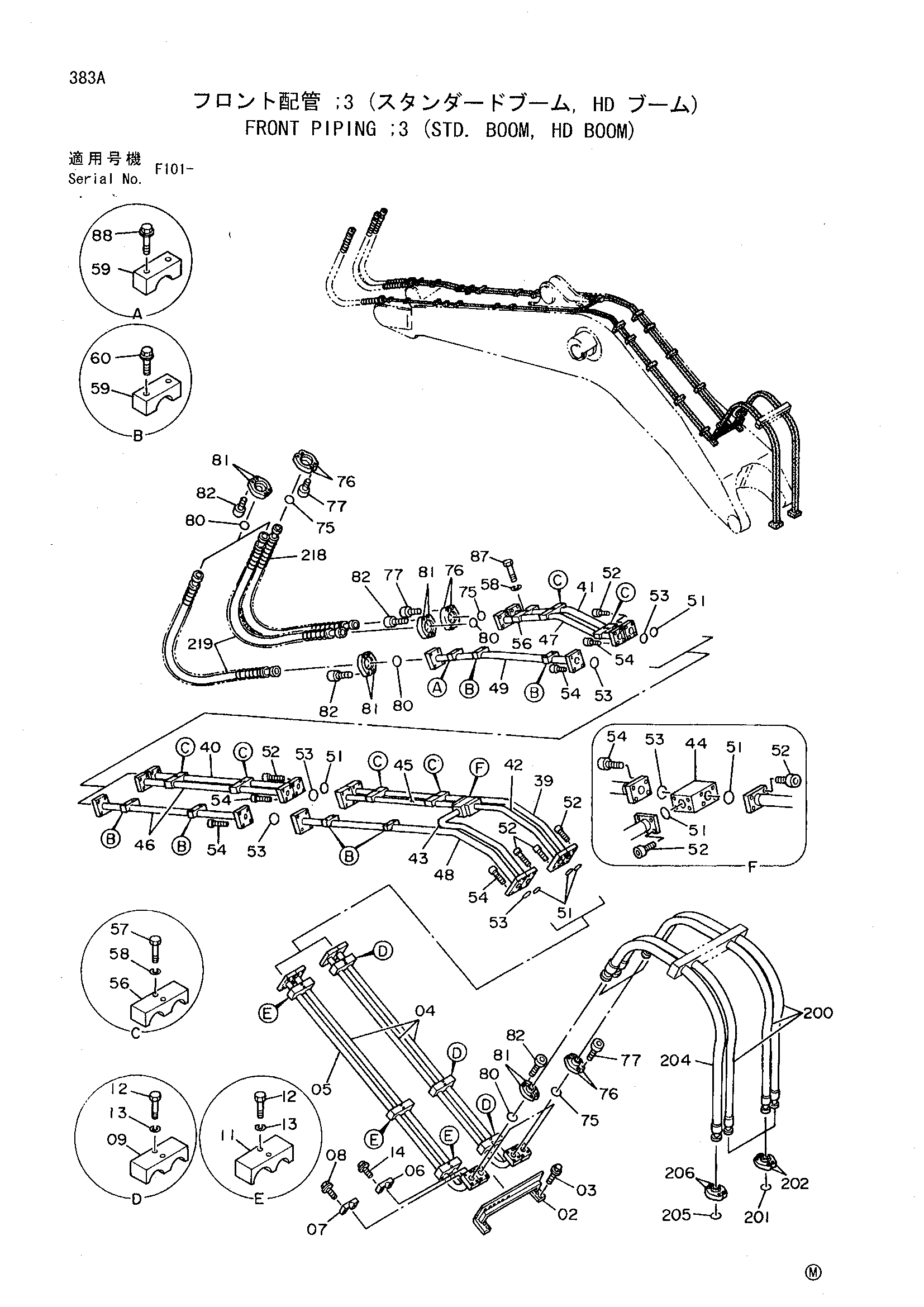

Заводская схема «Гидролинии рабочего оборудования 3 (STD. стрела, HD стрела)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 8048664 | Кронштейн | 1 |
| 03 | J011235 | Болт с шайбой | 4 |
| 04 | 8048387 | Трубка | 3 |
| 05 | 8048388 | Трубка | 1 |
| 06 | 4268428 | Хомут трубки | 3 |
| 07 | 4269729 | Хомут трубки | 1 |
| 08 | J011285 | Болт с шайбой | 2 |
| 09 | 4130261 | Хомут трубки | 4 |
| 11 | 4259519 | Хомут трубки | 4 |
| 12 | J901485 | Болт | 16 |
| 13 | A590914 | Пружинная шайба | 16 |
| 14 | J011275 | Болт с шайбой | 6 |
| 39 | 8048395 | Трубка | 1 |
| 40 | 8048396 | Трубка | 1 |
| 41 | 8048397 | Трубка | 1 |
| 42 | 8048398 | Трубка | 1 |
| 43 | 8048399 | Трубка | 1 |
| 44 | 3041175 | Блок | 1 |
| 45 | 8048400 | Трубка | 1 |
| 46 | 8048401 | Трубка | 2 |
| 47 | 8048402 | Трубка | 1 |
| 48 | 8048403 | Трубка | 1 |
| 49 | 8048404 | Трубка | 1 |
| 51 | 4508805 | Уплотнительное кольцо | 7 |
| 52 | M341445 | Болт с внутренним шестигранником | 28 |
| 53 | 4510169 | Уплотнительное кольцо | 6 |
| 54 | M341650 | Болт с внутренним шестигранником | 24 |
| 56 | 4259519 | Хомут трубки | 7 |
| 57 | J901485 | Болт | 12 |
| 58 | A590914 | Пружинная шайба | 14 |
| 59 | 4269729 | Хомут трубки | 7 |
| 60 | J011285 | Болт с шайбой | 12 |
| 75 | 4508805 | Уплотнительное кольцо | 5 |
| 76 | 4089703 | Разъёмный фланец | 10 |
| 77 | M341445 | Болт с внутренним шестигранником | 20 |
| 80 | 4510169 | Уплотнительное кольцо | 5 |
| 81 | 4075854 | Разъёмный фланец | 10 |
| 82 | M341650 | Болт с внутренним шестигранником | 20 |
| 87 | J901490 | Болт | 2 |
| 88 | J011290 | Болт с шайбой | 2 |
| 200 | 4287155 | Шланг | 3 |
| 201 | 4508805 | Уплотнительное кольцо | 3 |
| 202 | 4089703 | Разъёмный фланец | 6 |
| 204 | 4287151 | Шланг | 1 |
| 205 | 4510169 | Уплотнительное кольцо | 1 |
| 206 | 4075854 | Разъёмный фланец | 2 |
| 218 | 4287146 | Шланг | 1 |
| 219 | 4287147 | Шланг | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
