Основные гидролинии (миксинг) — HITACHI EX1100-3

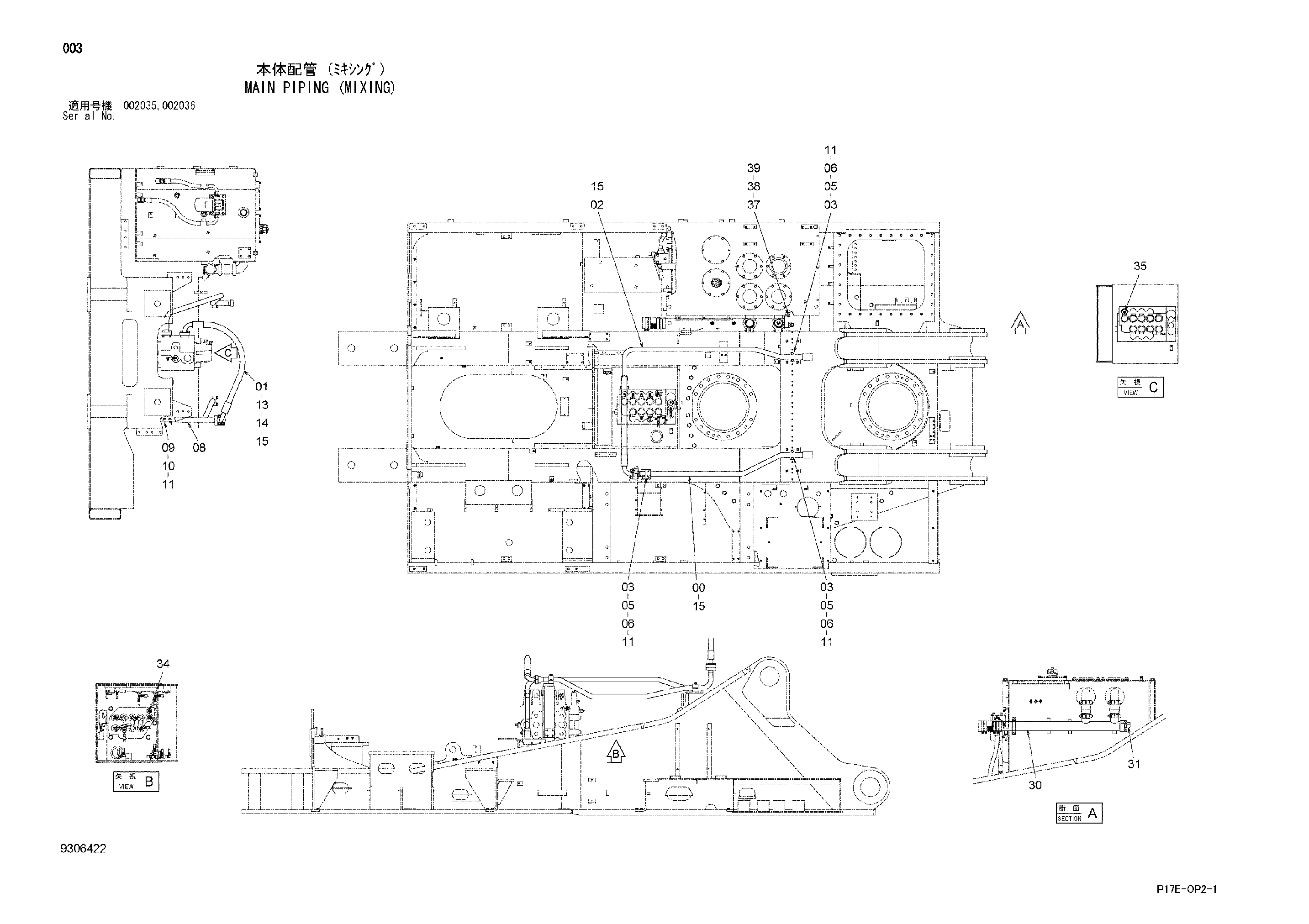

Заводская схема «Основные гидролинии (миксинг)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8050722 | Трубка | 1 |
| 01 | 4242487 | Шланг | 1 |
| 02 | 8053489 | Трубка | 1 |
| 03 | 4311153 | Хомут трубки | 6 |
| 05 | J901290 | Болт | 6 |
| 06 | A590912 | Пружинная шайба | 6 |
| 08 | 9737011 | Кронштейн | 1 |
| 09 | J901240 | Болт | 4 |
| 10 | A590912 | Пружинная шайба | 4 |
| 11 | 4086891 | Шайба | 10 |
| 13 | 4089703 | Разъёмный фланец | 4 |
| 14 | M341445 | Болт с внутренним шестигранником | 12 |
| 15 | 4508805 | Уплотнительное кольцо | 5 |
| 30 | 7057675 | Трубка | 1 |
| 31 | 4156436 | Угловой штуцер | 1 |
| 31A | 4506429 | Уплотнительное кольцо | 1 |
| 34 | 4705901 | Предохранительный клапан | 1 |
| 35 | 4705902 | Предохранительный клапан | 1 |
| 37 | J901025 | Болт | 2 |
| 38 | A590910 | Пружинная шайба | 2 |
| 39 | A590110 | Плоская шайба | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
