Гидроцилиндр ковша <экскаватор удлинённый> — HITACHI EX1100-3

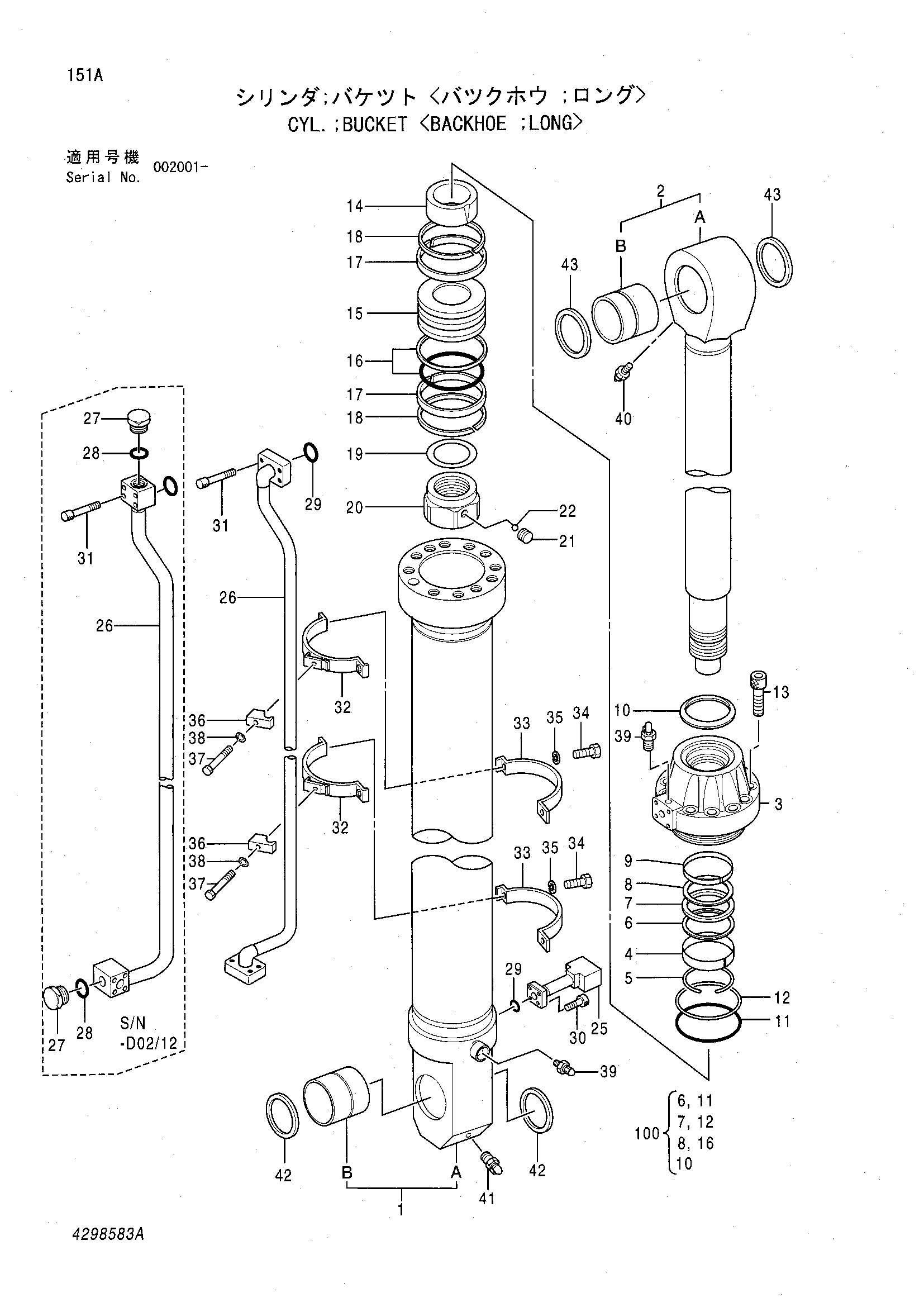

Заводская схема «Гидроцилиндр ковша <экскаватор удлинённый>» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4298583 | Гидроцилиндр ковш | 1 | |
| 1 | 4256117 замена: 4437957 | Труба гидроцилиндра | 1 |
| 1 | 4256117 замена: 0643016 | Труба гидроцилиндра | 1 |
| 1 | 4437957 | Труба гидроцилиндра | 1 |
| 1A | 0380001 замена: 0380012 | Труба гидроцилиндра | 1 |
| 1A | 0380001 замена: 0643016 | Труба гидроцилиндра | 1 |
| 1A | 0380012 | Труба гидроцилиндра | 1 |
| 1B | 0379902 | Втулка | 1 |
| 2 | 4256118 | Шток поршня | 1 |
| 2A | 0380002 | Шток поршня | 1 |
| 2B | 0380003 | Втулка | 1 |
| 3 | 0353003 замена: 0380013 | Головка гидроцилиндра | 1 |
| 3 | 0353003 замена: 0643016 | Головка гидроцилиндра | 1 |
| 3 | 0380013 | Головка гидроцилиндра | 1 |
| 4 | 0353004 | Втулка | 1 |
| 5 | 0133709 | Стопорное кольцо | 1 |
| 6 | 0353005 | Кольцо | 1 |
| 7 | 0191405 | U-образная манжета | 1 |
| 8 | 0257005 | Опорное кольцо | 1 |
| 9 | 0417605 | Направляющее кольцо | 1 |
| 10 | 0257006 | Грязесъёмное кольцо | 1 |
| 11 | A811180 | Уплотнительное кольцо | 1 |
| 12 | 0242507 | Опорное кольцо | 1 |
| 13 | 0353013 | Болт с внутренним шестигранником | 8 |
| 14 | 0380005 | Амортизирующий подшипник | 1 |
| 15 | 0353008 | Поршень | 1 |
| 16 | 0242510 | Уплотнительное кольцо | 1 |
| 17 | 0336808 | Кольцо | 2 |
| 18 | 0242512 | Кольцо | 2 |
| 19 | 0353010 | Регулировочная шайба | 1 |
| 20 | 0353009 | Гайка | 1 |
| 21 | 0353012 | Установочный винт | 1 |
| 22 | 0353011 | Стальной шарик | 1 |
| 25 | 0380008 | Соединение | 1 |
| 26 | 4338665 замена: 4624864 | Трубка | 1 |
| 26 | 4338665 замена: 0158883 | Трубка | 1 |
| 26 | 4624864 | Трубка | 1 |
| 27 | 0379823 | Пробка | 2 |
| 28 | 985098 | Уплотнительное кольцо | 2 |
| 29 | 955612 | Уплотнительное кольцо | 2 |
| 30 | 0158883 | Болт с внутренним шестигранником | 4 |
| 30 | 0158883 | Болт с внутренним шестигранником | 8 |
| 31 | 0171719 | Болт с внутренним шестигранником | 4 |
| 32 | 0353017 | Лента | 2 |
| 33 | 0353018 | Лента | 2 |
| 34 | 0373421 | Болт | 4 |
| 35 | 0325913 | Шайба | 4 |
| 36 | 0353016 | Хомут трубки | 2 |
| 37 | 0254312 | Болт | 2 |
| 38 | A590914 | Пружинная шайба | 2 |
| 39 | 0237418 | Воздушный клапан | 2 |
| 39 | 0643016 | Воздушный клапан | 2 |
| 39A | 957366 | Уплотнительное кольцо | 1 |
| 40 | J75481 | Штуцер | 1 |
| 41 | 0380010 | Штуцер | 1 |
| 42 | 4251767 | Грязесъёмное кольцо | 2 |
| 43 | 4251753 | Грязесъёмное кольцо | 2 |
| 100 | 4256119 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
