Высокая кабина деталь (2) — HITACHI EX1100-3

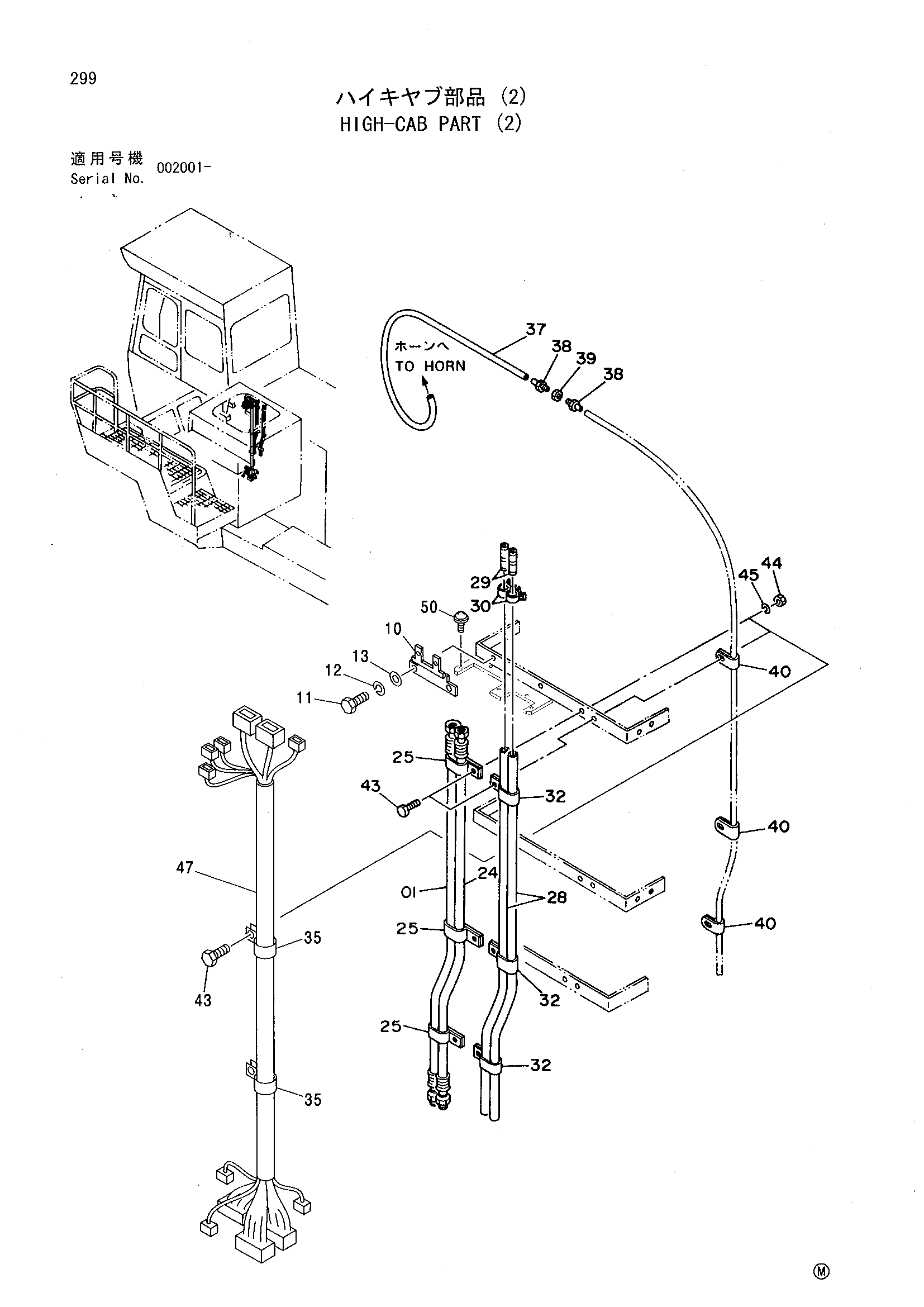

Заводская схема «Высокая кабина деталь (2)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4385844 | Шланг | 1 |
| 10 | 4297280 | Кронштейн | 1 |
| 11 | J900612 | Болт | 2 |
| 12 | A590906 | Пружинная шайба | 2 |
| 13 | A590106 | Плоская шайба | 2 |
| 24 | 4385845 | Шланг | 1 |
| 25 | 4190266 | Зажим | 3 |
| 28 | 4347786 | Водяной шланг | 2 |
| 29 | 4355160 | Соединение шланг | 2 |
| 30 | 4507228 | Хомут шланга | 4 |
| 32 | 4190266 | Зажим | 3 |
| 35 | 4190264 | Зажим | 2 |
| 37 | 4274879 | Трубка | 1 |
| 38 | 4502672 | Разъём | 2 |
| 39 | 4274905 | Разъём | 1 |
| 40 | 4190271 | Зажим | 3 |
| 43 | J901030 | Болт | 8 |
| 44 | J950010 | Гайка | 8 |
| 45 | A590910 | Пружинная шайба | 8 |
| 47 | 4361661 | Жгут проводов | 1 |
| 50 | J460316 | Винт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
