Сверхдлинный высокая кабина детали (2) — HITACHI EX1100-3

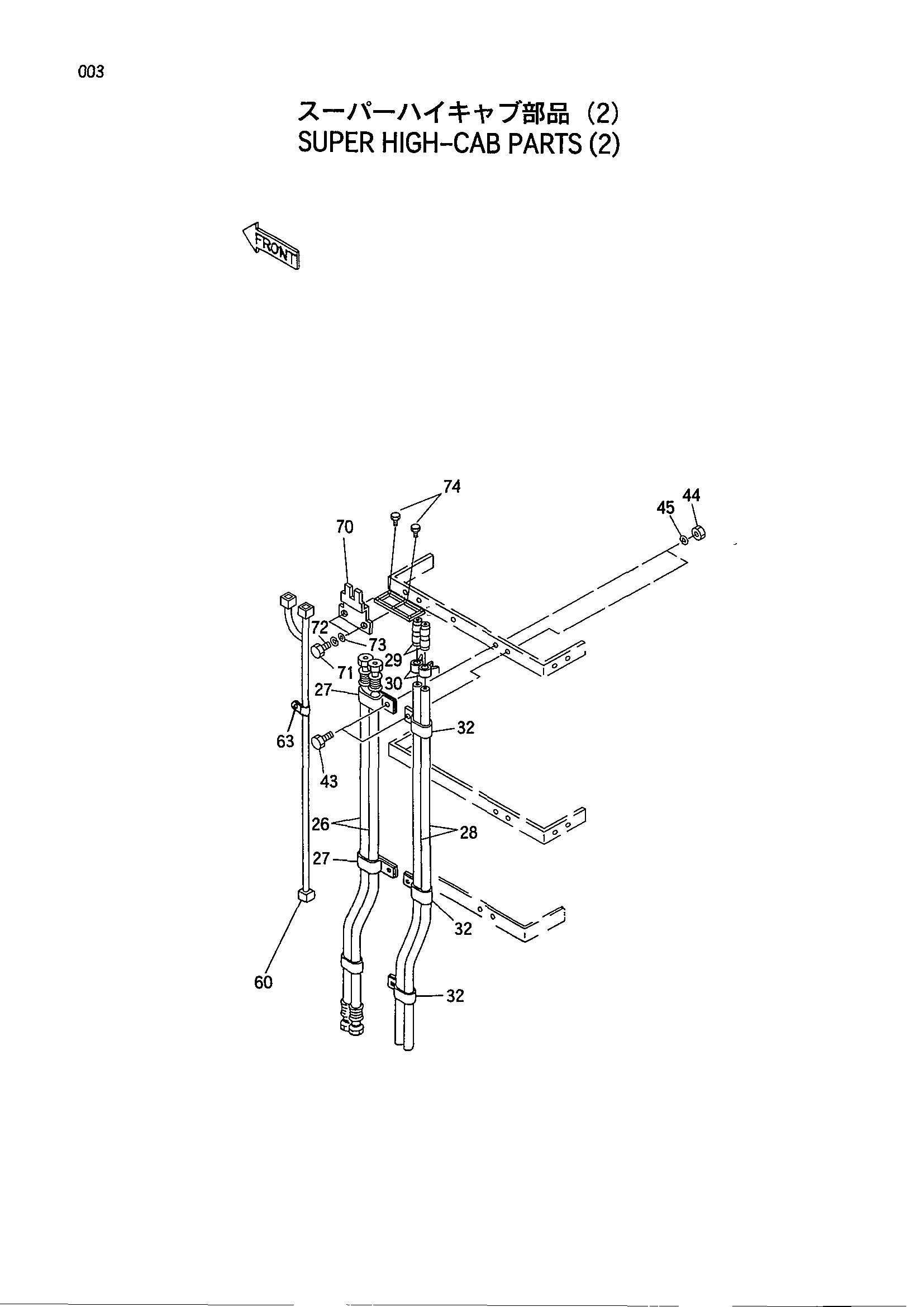

Заводская схема «Сверхдлинный высокая кабина детали (2)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 26 | 4347709 | Шланг | 1 |
| 27 | 4190266 | Зажим | 2 |
| 28 | 4379036 | Водяной шланг | 2 |
| 29 | 4355160 | Соединение шланг | 2 |
| 30 | 4514699 | Хомут шланга | 4 |
| 32 | 4192034 | Зажим | 5 |
| 43 | J901030 | Болт | 11 |
| 44 | J950010 | Гайка | 11 |
| 45 | A590910 | Пружинная шайба | 11 |
| 60 | 4390075 | Жгут проводов | 1 |
| 63 | 4190264 | Зажим | 4 |
| 70 | 4297280 | Кронштейн | 1 |
| 71 | J900612 | Болт | 2 |
| 72 | A590906 | Пружинная шайба | 2 |
| 73 | A590106 | Плоская шайба | 2 |
| 74 | J460316 | Винт с шайбой | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
