Гидролинии рабочего оборудования (стрела) — HITACHI EX1100-3

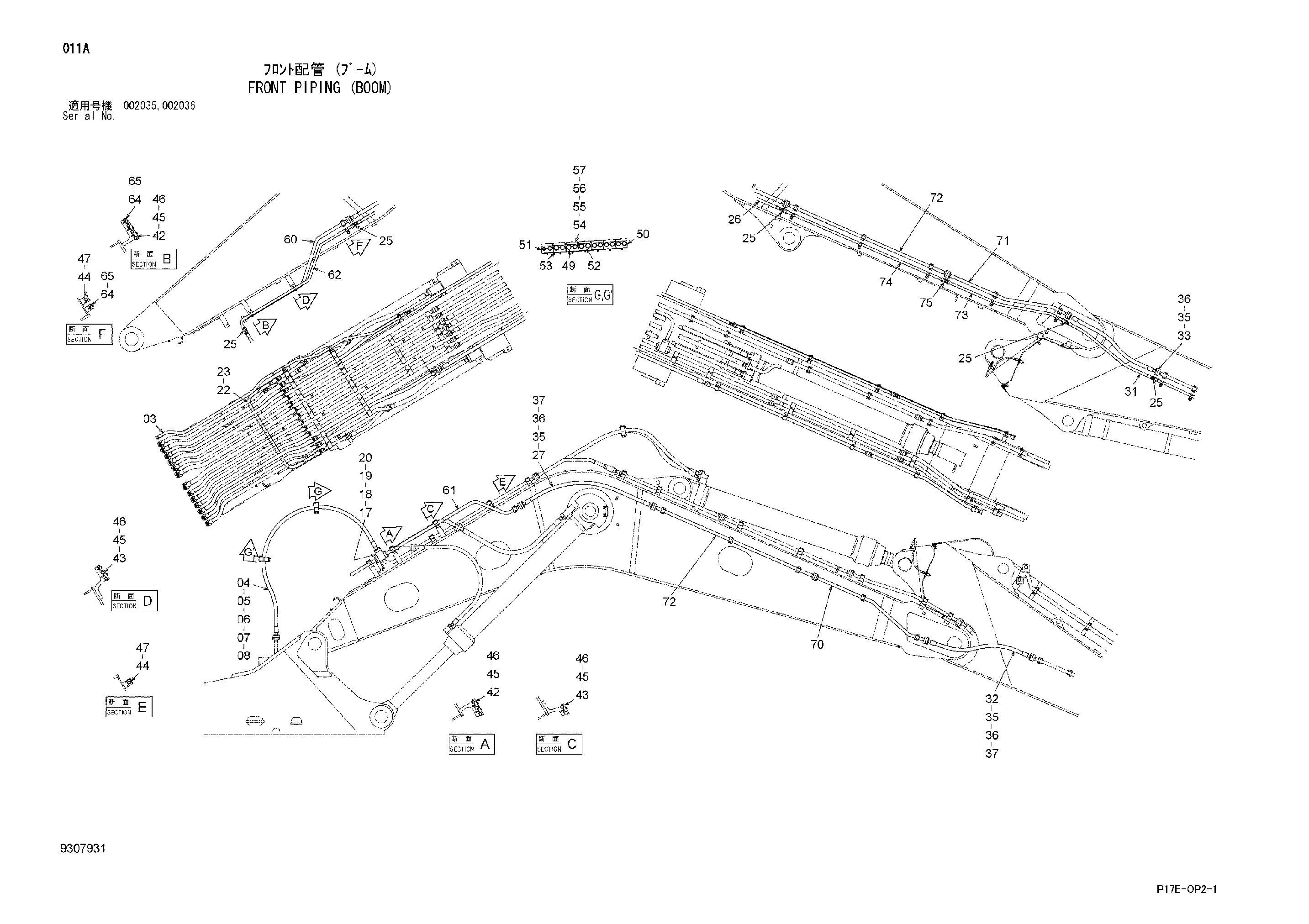

Заводская схема «Гидролинии рабочего оборудования (стрела)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
03	4706362	Шланг	1
04	4287155	Шланг	2
05	4508805	Уплотнительное кольцо	4
06	4089703	Разъёмный фланец	8
07	M341445	Болт с внутренним шестигранником	16
08	4126785	Крышка	2
17	3051569	Блок	2
18	4118188	Крышка	2
19	4508805	Уплотнительное кольцо	2
20	M341445	Болт с внутренним шестигранником	8
22	8056149	Трубка	1
23	4508805	Уплотнительное кольцо	2
25	4214444	Адаптер	5
25A	4506429	Уплотнительное кольцо	1
26	4706363	Шланг	1
27	4274675	Шланг	2
31	4706364	Шланг	1
32	4453867	Шланг	2
33	4126785	Крышка	2
35	4508805	Уплотнительное кольцо	12
36	M341445	Болт с внутренним шестигранником	48
37	4089703	Разъёмный фланец	16
42	4312360	Хомут трубки	2
43	4259519	Хомут трубки	2
44	4268428	Хомут трубки	12
45	J901485	Болт	12
46	A590914	Пружинная шайба	12
47	J271275	Болт с шайбой	24
47A	J901275	Болт	1
47B	J222012	Шайба	1
49	4603533	Хомут	8
50	4603540	Хомут	12
51	4706615	Хомут	4
52	4706616	Хомут	4
53	3117474	Опора	2
54	4673959	Хомут	14
55	J901211	Болт	28
56	J950012	Гайка	56
57	A590112	Плоская шайба	28
60	8119689	Трубка	1
61	8119688	Трубка	1
62	8119727	Трубка	1
64	4190127	Хомут трубки	8
65	J271270	Болт с шайбой	8
65A	J901270	Болт	1
65B	J222012	Шайба	1
70	8090982	Трубка	1
71	8119690	Трубка	1
72	9760249	Трубка	2
73	8119694	Трубка	1
74	9771698	Трубка	1
75	4042034	Адаптер	1
75A	4506429	Уплотнительное кольцо	1

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.

Запросить цену
