Смазка (насос) 1 — HITACHI EX1100-3

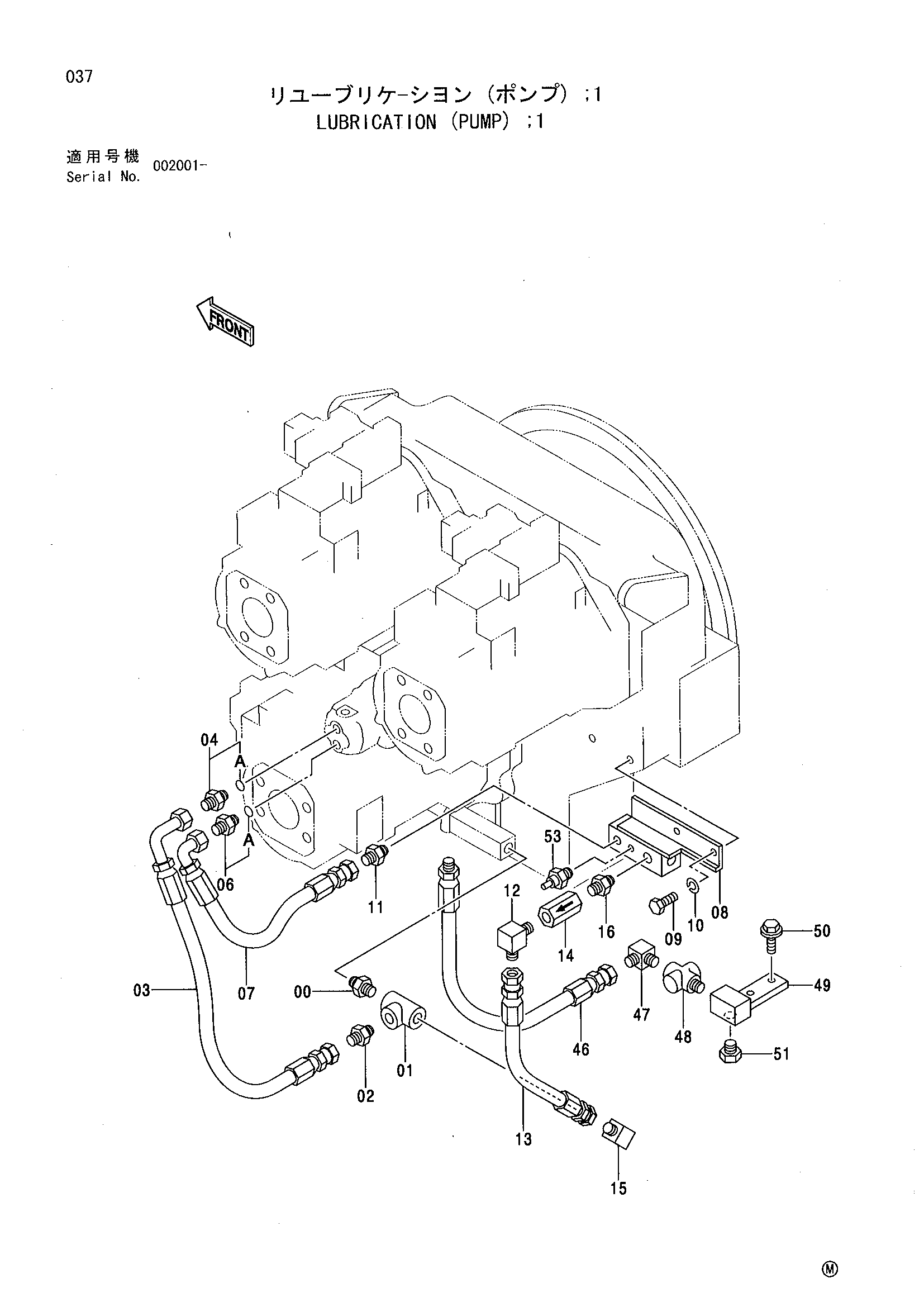

Заводская схема «Смазка (насос) 1» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 94-1704 | Адаптер | 1 |
| 01 | 94-0663 | Тройник | 1 |
| 02 | 94-1304 | Адаптер | 1 |
| 03 | 4373848 | Шланг | 1 |
| 04 | 4042033 | Адаптер | 1 |
| 04A | 4506424 | Уплотнительное кольцо | 1 |
| 06 | 4042031 | Адаптер | 1 |
| 06A | 4509180 | Уплотнительное кольцо | 1 |
| 07 | 4360992 | Шланг | 1 |
| 08 | 8064570 | Коллектор | 1 |
| 09 | J901020 | Болт | 2 |
| 10 | A590910 | Пружинная шайба | 2 |
| 11 | 94-1302 | Адаптер | 1 |
| 12 | 94-1403 | Угловой штуцер | 1 |
| 13 | 4360993 | Шланг | 1 |
| 14 | 4163093 | Обратный клапан | 1 |
| 15 | 4229846 | Угловой штуцер | 1 |
| 16 | 94-1703 | Адаптер | 1 |
| 46 | 4360996 | Шланг | 1 |
| 47 | 94-1404 | Угловой штуцер | 1 |
| 48 | 4193832 | Шаровой клапан | 1 |
| 49 | 9733892 | Коллектор | 1 |
| 50 | J011230 | Болт с шайбой | 2 |
| 51 | 4187322 | Пробка | 1 |
| 53 | 4099039 | Датчик давления | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
