Пилотные гидролинии (кабина) 3 — HITACHI EX1100-3

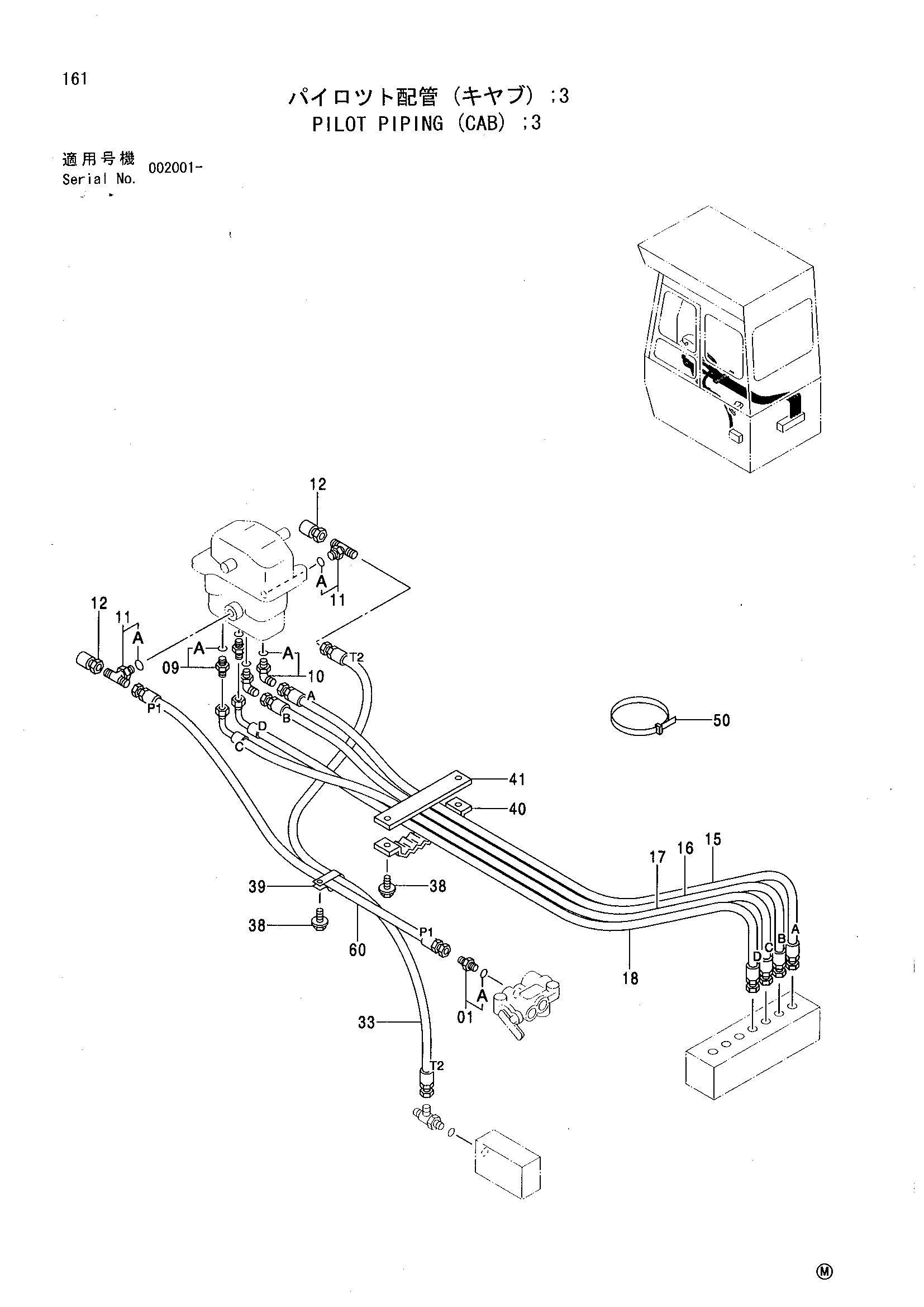

Заводская схема «Пилотные гидролинии (кабина) 3» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4261938 | Фильтр | 1 |
| 01A | 4509180 | Уплотнительное кольцо | 1 |
| 09 | 4200467 | Адаптер | 2 |
| 09A | 957366 | Уплотнительное кольцо | 1 |
| 10 | 4156434 | Угловой штуцер | 2 |
| 10A | 957366 | Уплотнительное кольцо | 1 |
| 11 | 4208473 | Тройник | 2 |
| 11A | 957366 | Уплотнительное кольцо | 1 |
| 12 | 4223518 | Пробка унион | 2 |
| 15 | 4364511 | Шланг | 1 |
| 16 | 4364512 | Шланг | 1 |
| 17 | 4364513 | Шланг | 1 |
| 18 | 4364514 | Шланг | 1 |
| 33 | 4364528 | Шланг | 1 |
| 38 | J011025 | Болт с шайбой | 3 |
| 39 | 4190292 | Зажим | 1 |
| 40 | 9727639 | Хомут шланга | 1 |
| 41 | 9727637 | Пластина | 1 |
| 50 | 4055312 | Ленточный зажим | 4 |
| 60 | 4381901 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
