Гидролинии хода (гусеница) 2 — HITACHI EX1100-3

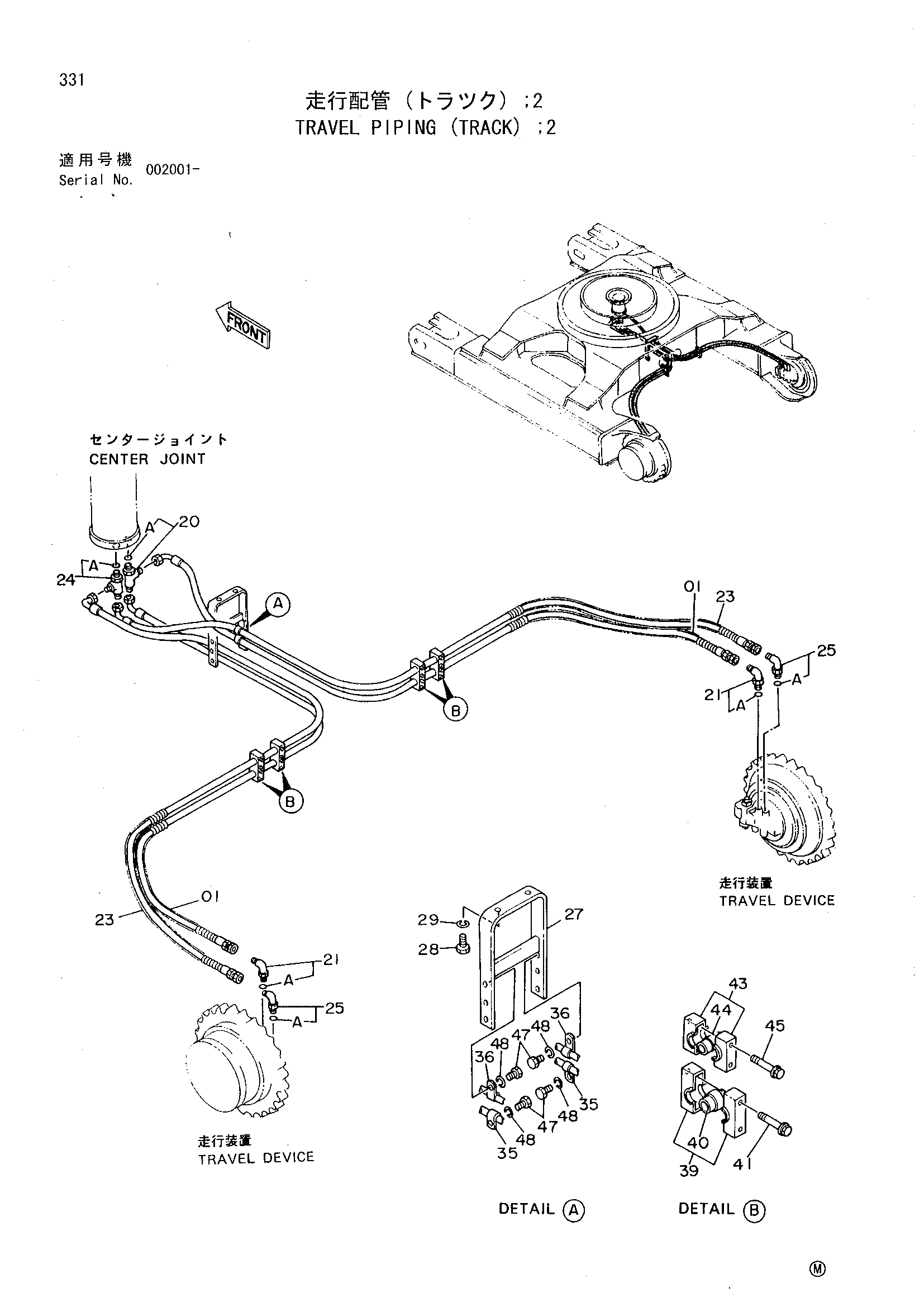

Заводская схема «Гидролинии хода (гусеница) 2» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4242495 | Шланг | 2 |
| 20 | 4217343 | Тройник | 1 |
| 20A | 4506418 | Уплотнительное кольцо | 1 |
| 21 | 4154672 | Угловой штуцер | 2 |
| 21A | 4506418 | Уплотнительное кольцо | 1 |
| 23 | 4251958 | Шланг | 2 |
| 24 | 4205363 | Тройник | 1 |
| 24A | 4509180 | Уплотнительное кольцо | 1 |
| 25 | 4154671 | Угловой штуцер | 2 |
| 25A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 8045254 | Кронштейн | 1 |
| 28 | J901640 | Болт | 2 |
| 29 | A590916 | Пружинная шайба | 2 |
| 35 | 4190274 | Зажим | 2 |
| 36 | 4190253 | Зажим | 2 |
| 39 | 4217754 | Хомут | 8 |
| 40 | 4217755 | Втулка | 4 |
| 41 | J010865 | Болт с шайбой | 8 |
| 43 | 4186040 | Хомут | 8 |
| 44 | 4186041 | Втулка | 4 |
| 45 | J010850 | Болт с шайбой | 8 |
| 47 | J901010 | Болт | 4 |
| 48 | A590910 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
