Аккумулятор крышка — HITACHI EX1100-3

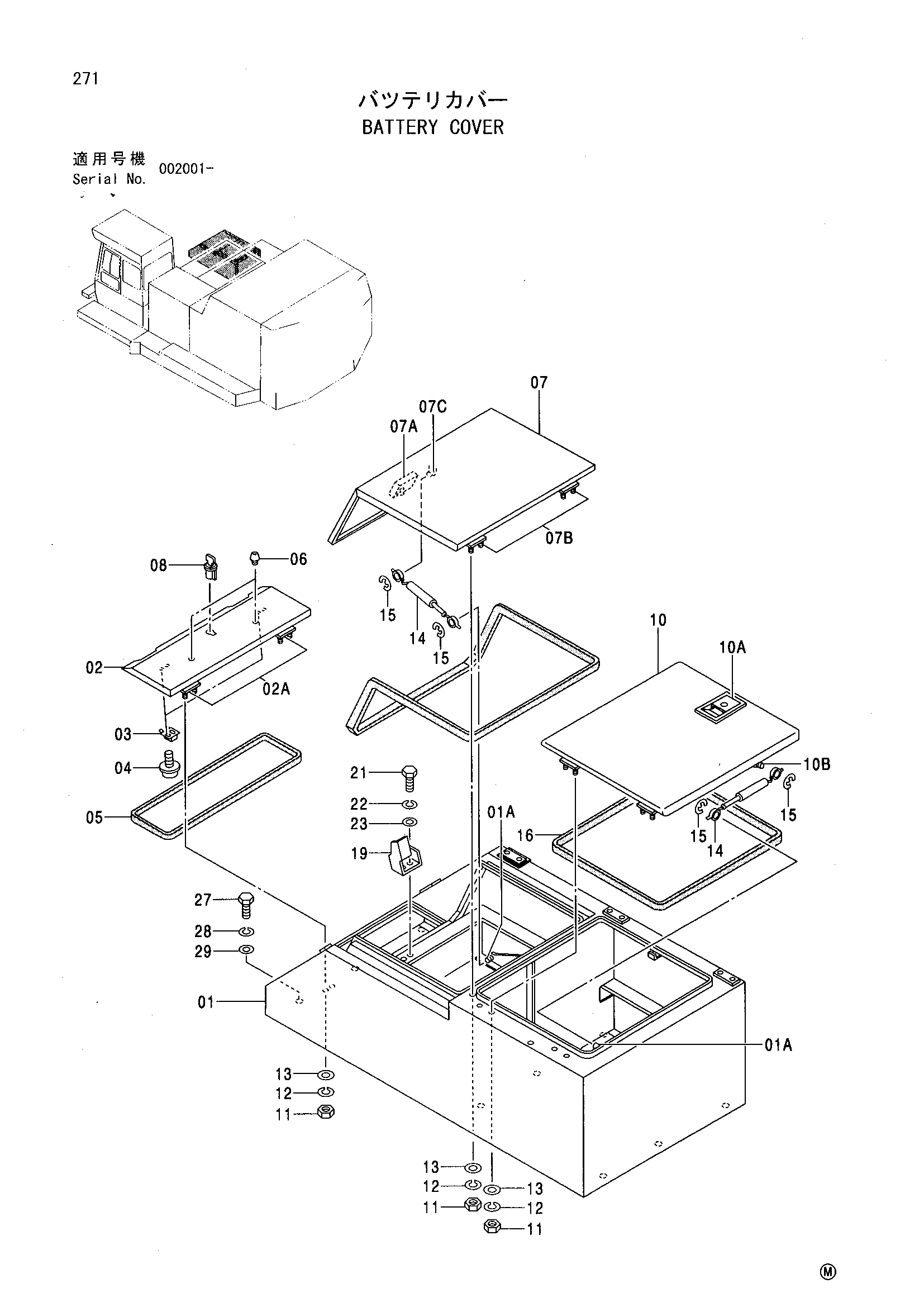

Заводская схема «Аккумулятор крышка» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01-2 | 4379251 | Крышка в сборе | 1 |
| 01 | 4385937 | Крышка | 1 |
| 01A | 4448899 | Палец | 2 |
| 02 | 4385938 | Дверь | 1 |
| 02A | 4447351 | Петля | 2 |
| 03 | 4372725 | Ограничитель | 2 |
| 04 | J450412 | Винт с шайбой | 4 |
| 05 | 4385939 | Резиновая прокладка | 1 |
| 06 | 4335097 | Ограничитель резиновый | 2 |
| 07 | 4385940 | Дверь | 1 |
| 07A | 7031001 | Замок | 1 |
| 07B | 4447351 | Петля | 2 |
| 07C | 4448899 | Палец | 1 |
| 08 | 4385941 | Замок | 1 |
| 10 | 4385942 | Дверь | 1 |
| 10A | 7031001 | Замок | 1 |
| 10B | 4448899 | Палец | 1 |
| 11 | M500807 | Гайка | 12 |
| 12 | A590908 | Пружинная шайба | 12 |
| 13 | A590108 | Плоская шайба | 12 |
| 14 | 4335100 | Гидроцилиндр | 2 |
| 15 | 4333637 | Стопорное кольцо | 4 |
| 16 | 4385943 | Резиновая прокладка | 1 |
| 19 | 4385944 | Кронштейн | 1 |
| 21 | J901028 | Болт | 2 |
| 22 | A590910 | Пружинная шайба | 2 |
| 23 | A590110 | Плоская шайба | 2 |
| 24 | 4385945 | Резиновая прокладка | 1 |
| 27 | J901230 | Болт | 9 |
| 28 | A590912 | Пружинная шайба | 9 |
| 29 | 4086891 | Шайба | 9 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
