Топливный радиатор (2) — HITACHI EX1100-3

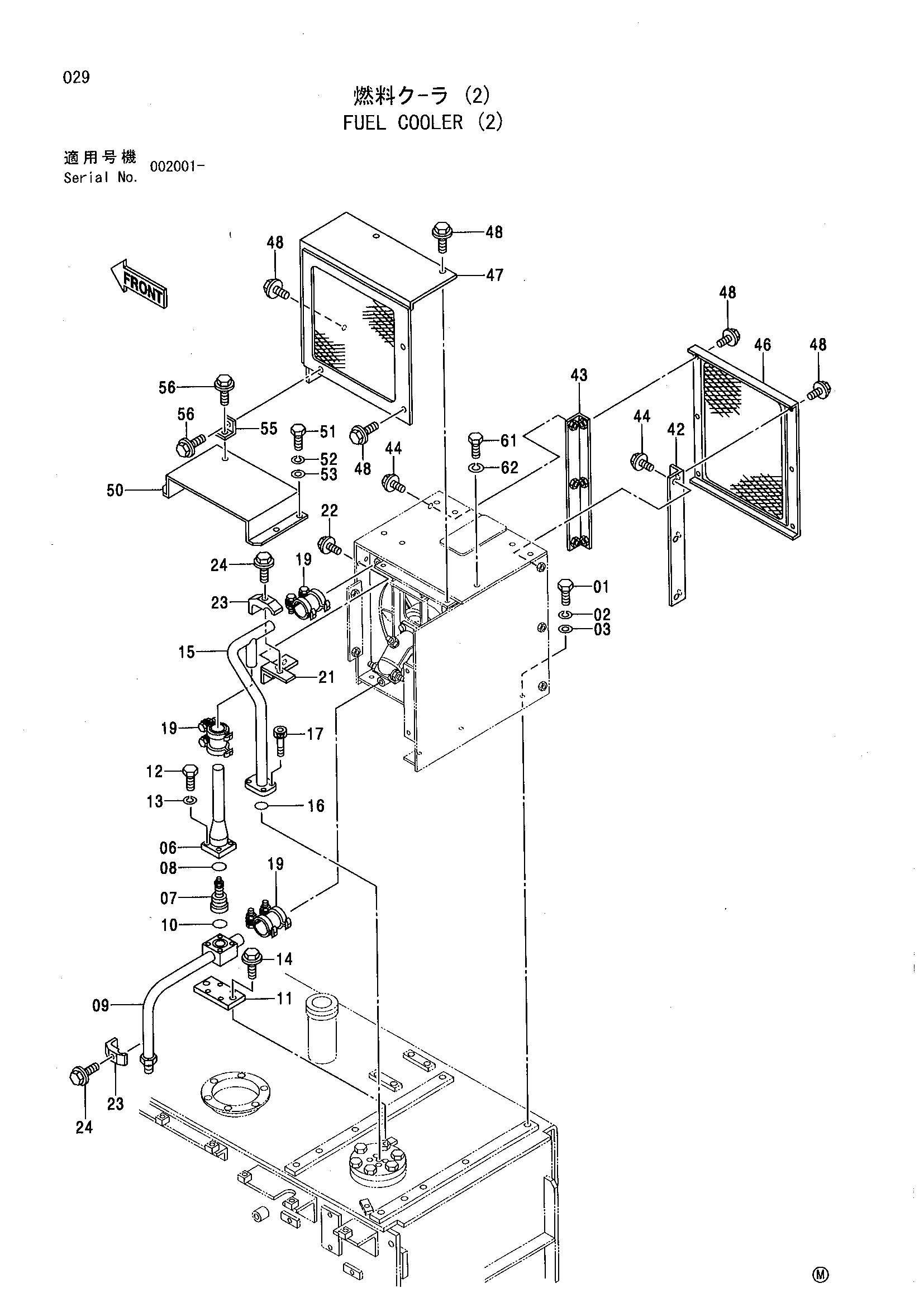

Заводская схема «Топливный радиатор (2)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J901230 | Болт | 5 |
| 02 | A590912 | Пружинная шайба | 5 |
| 03 | J222012 | Шайба | 5 |
| 06 | 9745985 | Трубка | 1 |
| 07 | 4362092 | Клапан | 1 |
| 08 | 4153122 | Уплотнительное кольцо | 1 |
| 09 | 8065192 | Трубка | 1 |
| 10 | 4153536 | Уплотнительное кольцо | 1 |
| 11 | 4354236 | Пластина | 1 |
| 12 | J900880 | Болт | 4 |
| 13 | A590908 | Пружинная шайба | 4 |
| 14 | J021240 | Болт с шайбой | 2 |
| 15 | 8065099 | Трубка | 1 |
| 16 | A810030 | Уплотнительное кольцо | 1 |
| 17 | M341036 | Болт с внутренним шестигранником | 4 |
| 19 | 4363224 | Муфта | 3 |
| 21 | 9743266 | Кронштейн | 1 |
| 22 | J011030 | Болт с шайбой | 2 |
| 23 | 4053595 | Хомут трубки | 2 |
| 24 | J011255 | Болт с шайбой | 2 |
| 42 | 9743145 | Кронштейн | 1 |
| 43 | 9743165 | Кронштейн | 1 |
| 44 | J011030 | Болт с шайбой | 6 |
| 46 | 8065053 | Крышка | 1 |
| 47 | 6014137 | Крышка | 1 |
| 48 | J021030 | Болт с шайбой | 12 |
| 50 | 9745999 | Крышка | 1 |
| 51 | J901225 | Болт | 4 |
| 52 | A590912 | Пружинная шайба | 4 |
| 53 | J222012 | Шайба | 4 |
| 55 | 4331869 | Угол | 1 |
| 56 | J031030 | Болт с шайбой | 2 |
| 61 | J901220 | Болт | 7 |
| 62 | A590912 | Пружинная шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
