Пилотные гидролинии (C/V) 1 — HITACHI EX1100-3

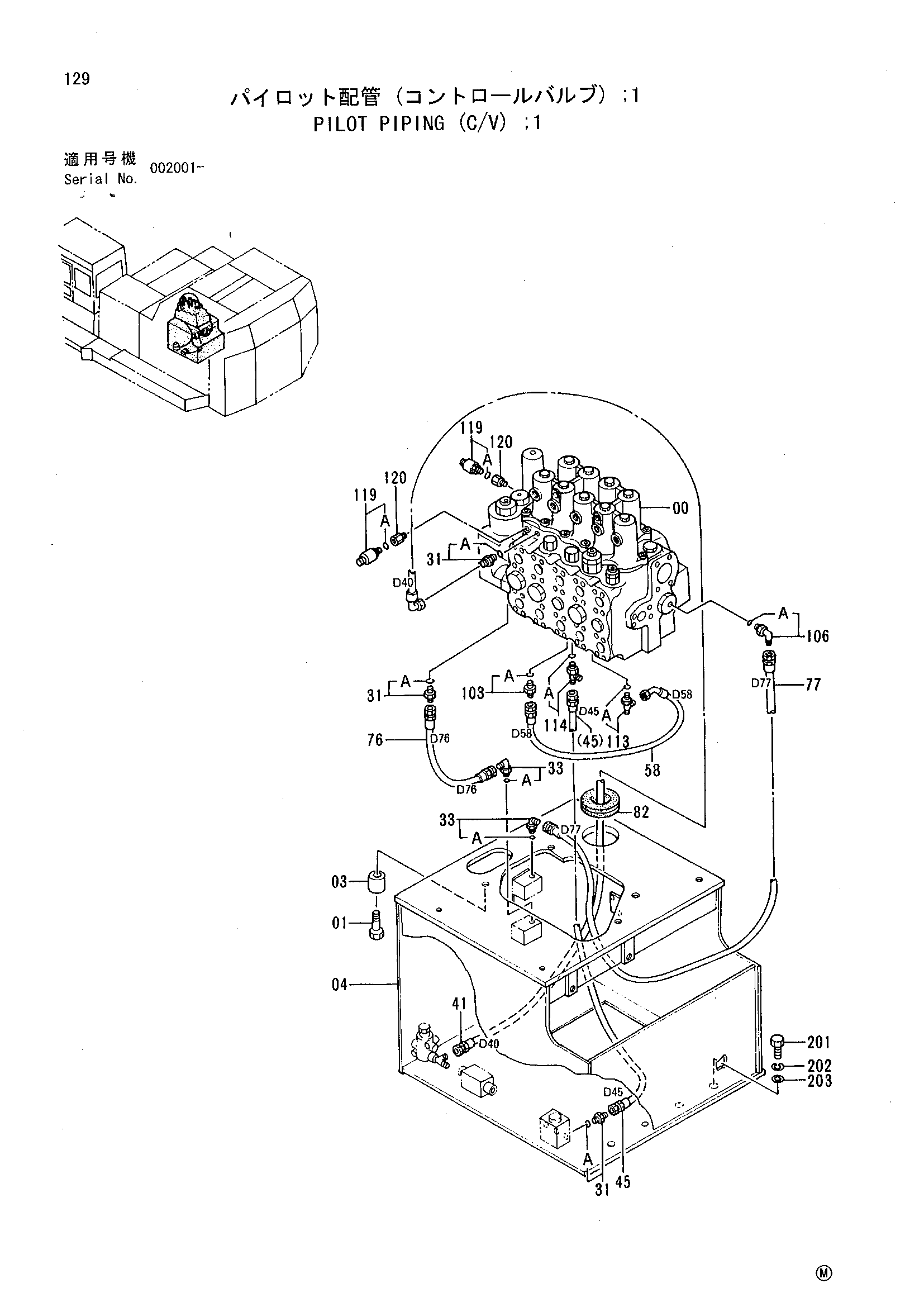

Заводская схема «Пилотные гидролинии (C/V) 1» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4303780 | Гидрораспределитель | 1 |
| 00 | 4425047 | Гидрораспределитель | 1 |
| 01 | J912080 | Болт | 4 |
| 03 | 4257192 | Проставка | 4 |
| 04 | 6013240 | Опора | 1 |
| 31 | 4200465 | Адаптер | 3 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 2 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 41 | 4364555 | Шланг | 1 |
| 45 | 4364560 | Шланг | 1 |
| 58 | 4366085 | Шланг | 1 |
| 76 | 4275099 | Шланг | 1 |
| 77 | 4275100 | Шланг | 1 |
| 82 | 4201986 | Резиновая втулка | 1 |
| 103 | 4200466 | Адаптер | 1 |
| 103A | 4509180 | Уплотнительное кольцо | 1 |
| 106 | 4154670 | Угловой штуцер | 1 |
| 106A | 957366 | Уплотнительное кольцо | 1 |
| 113 | 4205363 | Тройник | 1 |
| 113A | 4509180 | Уплотнительное кольцо | 1 |
| 114 | 4239713 | Тройник | 1 |
| 114A | 4509180 | Уплотнительное кольцо | 1 |
| 119 | 4327185 | Датчик давления | 2 |
| 119A | 4506408 | Уплотнительное кольцо | 1 |
| 120 | 4327175 | Адаптер | 2 |
| 201 | J931645 | Болт | 8 |
| 202 | A590916 | Пружинная шайба | 8 |
| 203 | 4087197 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
