Поршневой насос — HITACHI EX1100-3

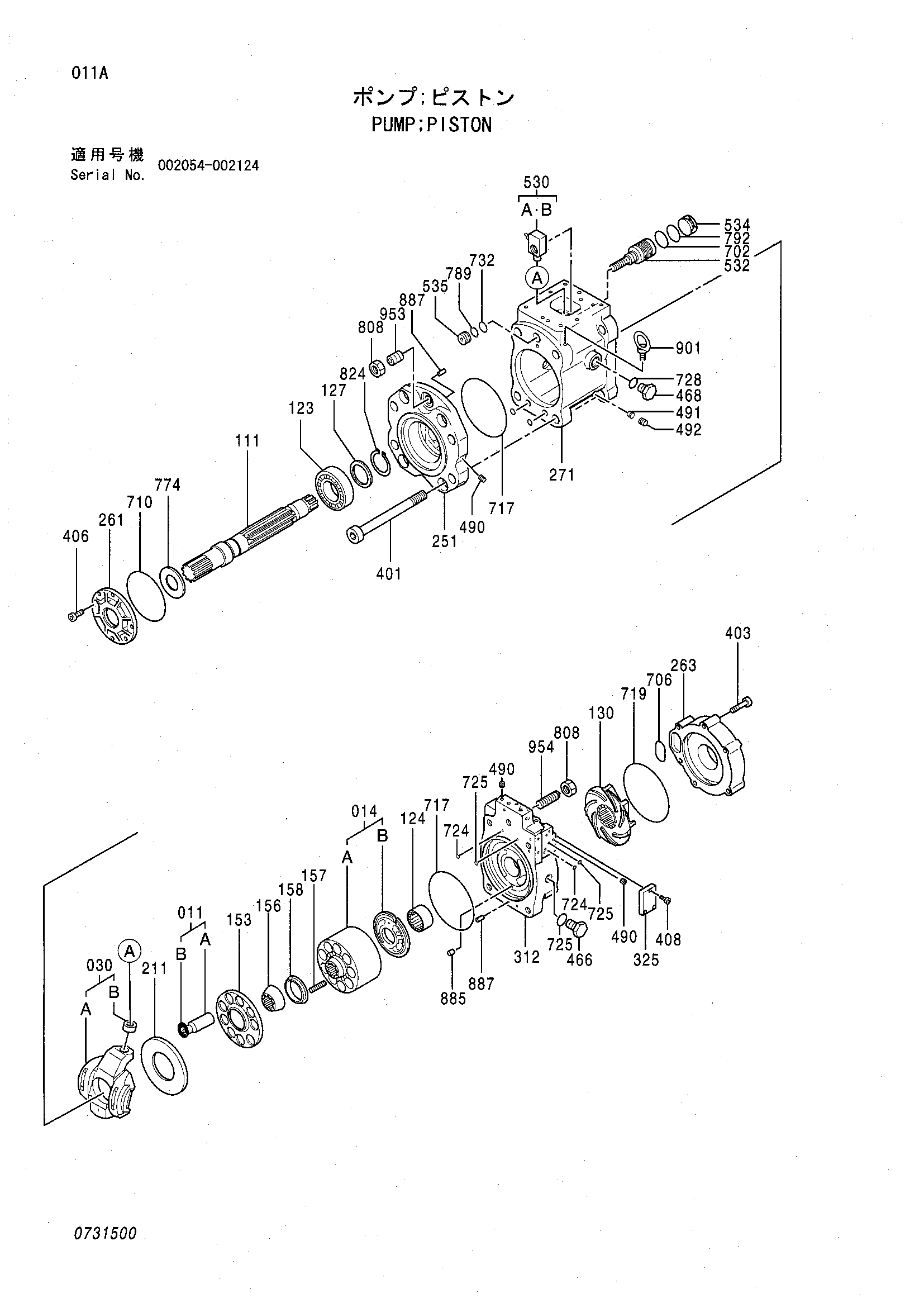

Заводская схема «Поршневой насос» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4420425 | Поршневой насос | 1 | |
| 011 | 0731501 | Поршень | 1 |
| 014 | 0682330 | Гидроцилиндр. в сборе | 1 |
| 030 | 0726401 | Пластина | 1 |
| 111 | 0682301 | Вал привод | 1 |
| 123 | 0682302 | Роликовый подшипник | 1 |
| 124 | 0682303 | Игольчатый подшипник | 1 |
| 127 | 0339809 | Проставка | 1 |
| 130 | 0682304 | Боостер | 1 |
| 153 | 0731502 | Фиксатор | 1 |
| 156 | 0682306 | Втулка | 1 |
| 157 | 0682307 | Пружина | 9 |
| 158 | 0682308 | Проставка | 1 |
| 211 | 0682309 | Пластина | 1 |
| 251 | 0682310 | Опора | 1 |
| 261 | 0682311 | Крышка | 1 |
| 263 | 0682312 | Крышка | 1 |
| 271 | 0682313 | Корпус | 1 |
| 312 | 0682314 | Крышка | 1 |
| 325 | 0682315 | Крышка | 1 |
| 401 | 0682316 | Болт с внутренним шестигранником | 4 |
| 403 | 0111530 | Болт с внутренним шестигранником | 6 |
| 406 | M340820 | Болт с внутренним шестигранником | 4 |
| 408 | 0102411 | Болт с внутренним шестигранником | 3 |
| 466 | 0236014 | Пробка | 2 |
| 468 | 0175233 | Пробка | 2 |
| 490 | 0263019 | Пробка | 27 |
| 491 | 0451027 | Винт | 2 |
| 492 | 0451028 | Пробка | 2 |
| 530 | 0682332 | Палец | 1 |
| 532 | 0682318 | Поршень серво | 1 |
| 534 | 0682319 | Ограничитель | 1 |
| 535 | 0682320 | Ограничитель | 1 |
| 702 | 4292386 | Уплотнительное кольцо | 1 |
| 706 | 0443413 | Уплотнительное кольцо | 1 |
| 710 | 0682321 | Уплотнительное кольцо | 1 |
| 717 | 0682322 | Уплотнительное кольцо | 2 |
| 719 | 0682323 | Уплотнительное кольцо | 1 |
| 724 | 0443801 | Уплотнительное кольцо | 10 |
| 725 | 4297379 | Уплотнительное кольцо | 4 |
| 728 | 0443408 | Уплотнительное кольцо | 2 |
| 732 | 0682324 | Уплотнительное кольцо | 1 |
| 774 | 0682325 | Масляное уплотнение | 1 |
| 789 | 0682326 | Опорное кольцо | 1 |
| 792 | 0682327 | Опорное кольцо | 1 |
| 808 | 0451038 | Гайка | 2 |
| 824 | 960323 | Стопорное кольцо | 1 |
| 885 | 0313404 | Палец | 1 |
| 887 | 4144353 | Пружинный штифт | 2 |
| 901 | 0134458 | Болт проушина | 2 |
| 953 | 0339847 | Винт | 1 |
| 954 | 0682328 | Установочный винт | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
