Топливный радиатор (1) — HITACHI EX1100-3

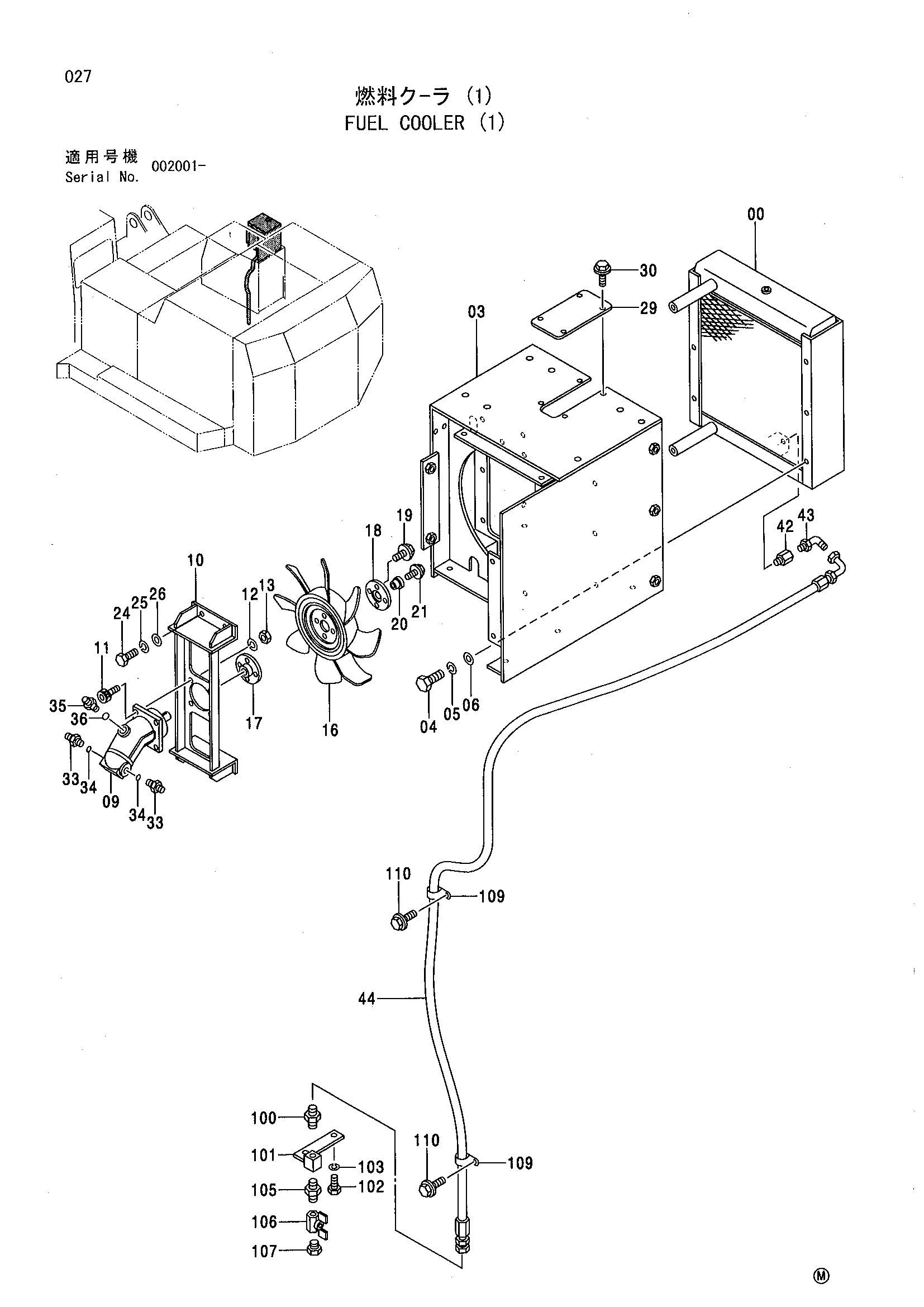

Заводская схема «Топливный радиатор (1)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4362980 | Радиатор | 1 |
| 03 | 6015139 | Рама | 1 |
| 04 | J901025 | Болт | 6 |
| 05 | A590910 | Пружинная шайба | 6 |
| 06 | J222010 | Шайба | 6 |
| 09 | 4361141 | Гидромотор | 1 |
| 10 | 8065016 | Кронштейн | 1 |
| 11 | M340830 | Болт с внутренним шестигранником | 4 |
| 12 | A590908 | Пружинная шайба | 4 |
| 13 | M500807 | Гайка | 4 |
| 16 | 4363214 | Вентилятор | 1 |
| 17 | 4362037 | HUB | 1 |
| 18 | 4362058 | Пластина | 1 |
| 19 | J010825 | Болт с шайбой | 4 |
| 20 | 4362066 | Проставка | 1 |
| 21 | J010620 | Болт с шайбой | 1 |
| 24 | J901030 | Болт | 4 |
| 25 | A590910 | Пружинная шайба | 4 |
| 26 | J222010 | Шайба | 4 |
| 29 | 4332868 | Пластина | 1 |
| 30 | J020612 | Болт с шайбой | 4 |
| 33 | 4362118 | Адаптер | 2 |
| 34 | 4509182 | Уплотнительное кольцо | 2 |
| 35 | 4362140 | Адаптер | 1 |
| 36 | 4506416 | Уплотнительное кольцо | 1 |
| 42 | 4170496 | Адаптер | 1 |
| 43 | 4383761 | Угловой штуцер | 1 |
| 44 | 4384251 | Шланг | 1 |
| 100 | 94-1301 | Адаптер | 1 |
| 101 | 9748078 | Блок | 1 |
| 102 | J901020 | Болт | 2 |
| 103 | A590910 | Пружинная шайба | 2 |
| 105 | 94-1701 | Адаптер | 1 |
| 106 | 4216448 замена: 4374265 | Шаровой клапан | 1 |
| 106 | 4374265 | Шаровой клапан | 1 |
| 107 | 446536 | Пробка | 1 |
| 109 | 4190275 | Зажим | 2 |
| 110 | J011020 | Болт с шайбой | 2 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
