Гидролинии рабочего оборудования 1 (STD. стрела, HD стрела) — HITACHI EX1100-3

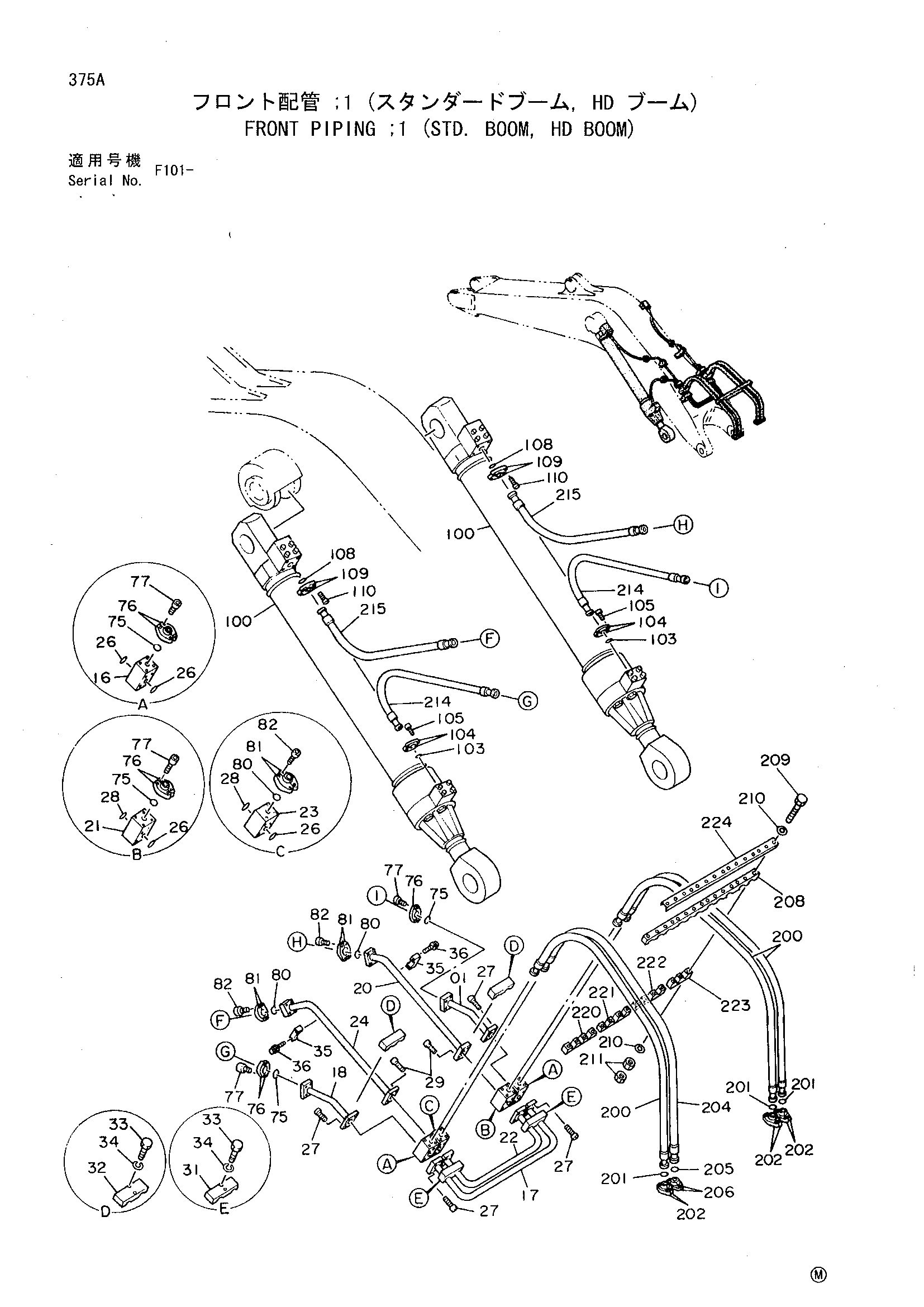

Заводская схема «Гидролинии рабочего оборудования 1 (STD. стрела, HD стрела)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8048389 | Трубка | 1 |
| 16 | 3051569 | Блок | 2 |
| 17 | 8048390 | Трубка | 1 |
| 18 | 8048391 | Трубка | 1 |
| 20 | 8048392 | Трубка | 1 |
| 21 | 3051570 | Блок | 1 |
| 22 | 8048393 | Трубка | 1 |
| 23 | 3051571 | Блок | 1 |
| 24 | 8048394 | Трубка | 1 |
| 26 | 4508805 | Уплотнительное кольцо | 6 |
| 27 | M341445 | Болт с внутренним шестигранником | 24 |
| 28 | 4510169 | Уплотнительное кольцо | 2 |
| 29 | M341650 | Болт с внутренним шестигранником | 8 |
| 31 | 4130261 | Хомут трубки | 2 |
| 32 | 4259519 | Хомут трубки | 2 |
| 33 | J901485 | Болт | 8 |
| 34 | A590914 | Пружинная шайба | 8 |
| 35 | 4269729 | Хомут трубки | 2 |
| 36 | J011285 | Болт с шайбой | 4 |
| 75 | 4508805 | Уплотнительное кольцо | 5 |
| 76 | 4089703 | Разъёмный фланец | 10 |
| 77 | M341445 | Болт с внутренним шестигранником | 20 |
| 80 | 4510169 | Уплотнительное кольцо | 3 |
| 81 | 4075854 | Разъёмный фланец | 6 |
| 82 | M341650 | Болт с внутренним шестигранником | 12 |
| 100 | 4243455 замена: 4418082 | Гидроцилиндр стрелы | 2 |
| 100 | 4418082 | Гидроцилиндр стрелы | 2 |
| 100 | 4428742 | Гидроцилиндр стрелы | 2 |
| 100 | 4439956 | Гидроцилиндр стрелы | 2 |
| 103 | 4508805 | Уплотнительное кольцо | 2 |
| 104 | 4089703 | Разъёмный фланец | 4 |
| 105 | M341445 | Болт с внутренним шестигранником | 8 |
| 108 | 4510169 | Уплотнительное кольцо | 2 |
| 109 | 4075854 | Разъёмный фланец | 4 |
| 110 | M341650 | Болт с внутренним шестигранником | 8 |
| 200 | 4287155 | Шланг | 3 |
| 201 | 4508805 | Уплотнительное кольцо | 6 |
| 202 | 4089703 | Разъёмный фланец | 6 |
| 204 | 4287151 | Шланг | 1 |
| 205 | 4510169 | Уплотнительное кольцо | 2 |
| 206 | 4075854 | Разъёмный фланец | 2 |
| 208 | 3072380 | Хомут | 1 |
| 209 | J901010 | Болт | 15 |
| 210 | J217083 | Шайба | 30 |
| 211 | J950010 | Гайка | 30 |
| 214 | 4287154 | Шланг | 2 |
| 215 | 4245147 | Шланг | 2 |
| 220 | 4349850 | Хомут | 1 |
| 221 | 4349851 | Хомут | 1 |
| 222 | 4349852 | Хомут | 1 |
| 223 | 4349853 | Хомут | 1 |
| 224 | 3072409 | Опора | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
