Трансмиссия радиатор (насос) — HITACHI EX1100-3

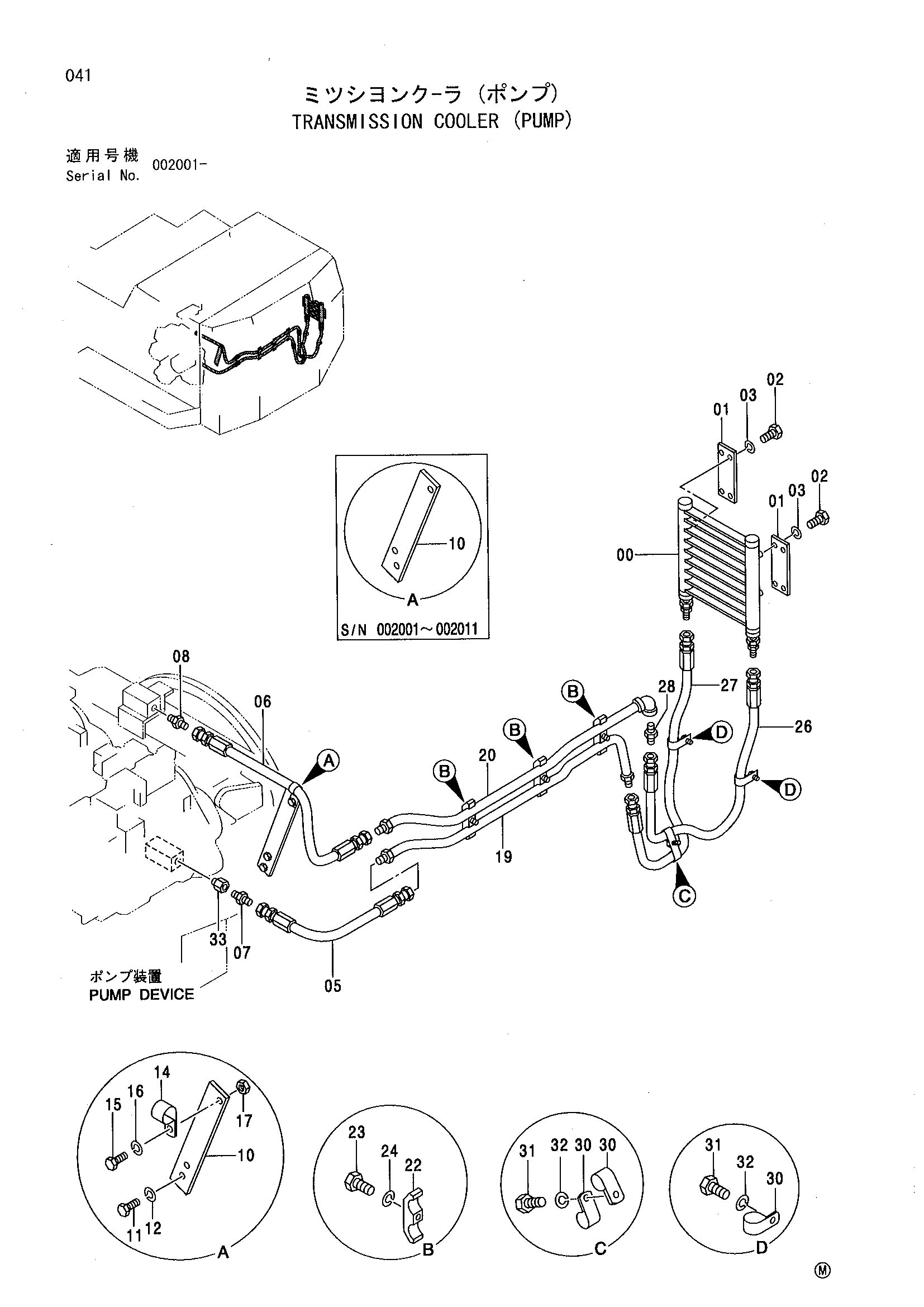

Заводская схема «Трансмиссия радиатор (насос)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4335611 | Масляный радиатор | 1 |
| 01 | 4350791 | Пластина | 2 |
| 02 | J900816 | Болт | 8 |
| 03 | A590908 | Пружинная шайба | 8 |
| 05 | 4362031 | Шланг | 1 |
| 06 | 4362032 | Шланг | 1 |
| 07 | 4131885 | Адаптер | 1 |
| 08 | 94-1304 | Адаптер | 1 |
| 10 | 4335504 замена: 4386786 | Кронштейн | 1 |
| 10 | 4386786 | Кронштейн | 1 |
| 11 | J901635 | Болт | 2 |
| 12 | A590916 | Пружинная шайба | 2 |
| 14 | 4192035 | Зажим | 1 |
| 15 | J901025 | Болт | 1 |
| 16 | A590910 | Пружинная шайба | 1 |
| 17 | J950010 | Гайка | 1 |
| 19 | 8066093 | Трубка | 1 |
| 20 | 8064811 | Трубка | 1 |
| 22 | 4053596 | Хомут трубки | 3 |
| 23 | J901255 | Болт | 3 |
| 24 | A590912 | Пружинная шайба | 3 |
| 26 | 4362033 | Шланг | 1 |
| 27 | 4362034 | Шланг | 1 |
| 28 | 94-1304 | Адаптер | 1 |
| 30 | 4192035 | Зажим | 4 |
| 31 | J901020 | Болт | 3 |
| 32 | A590910 | Пружинная шайба | 3 |
| 33 | 4424391 | Адаптер | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
