Монитор — HITACHI EX1100-3

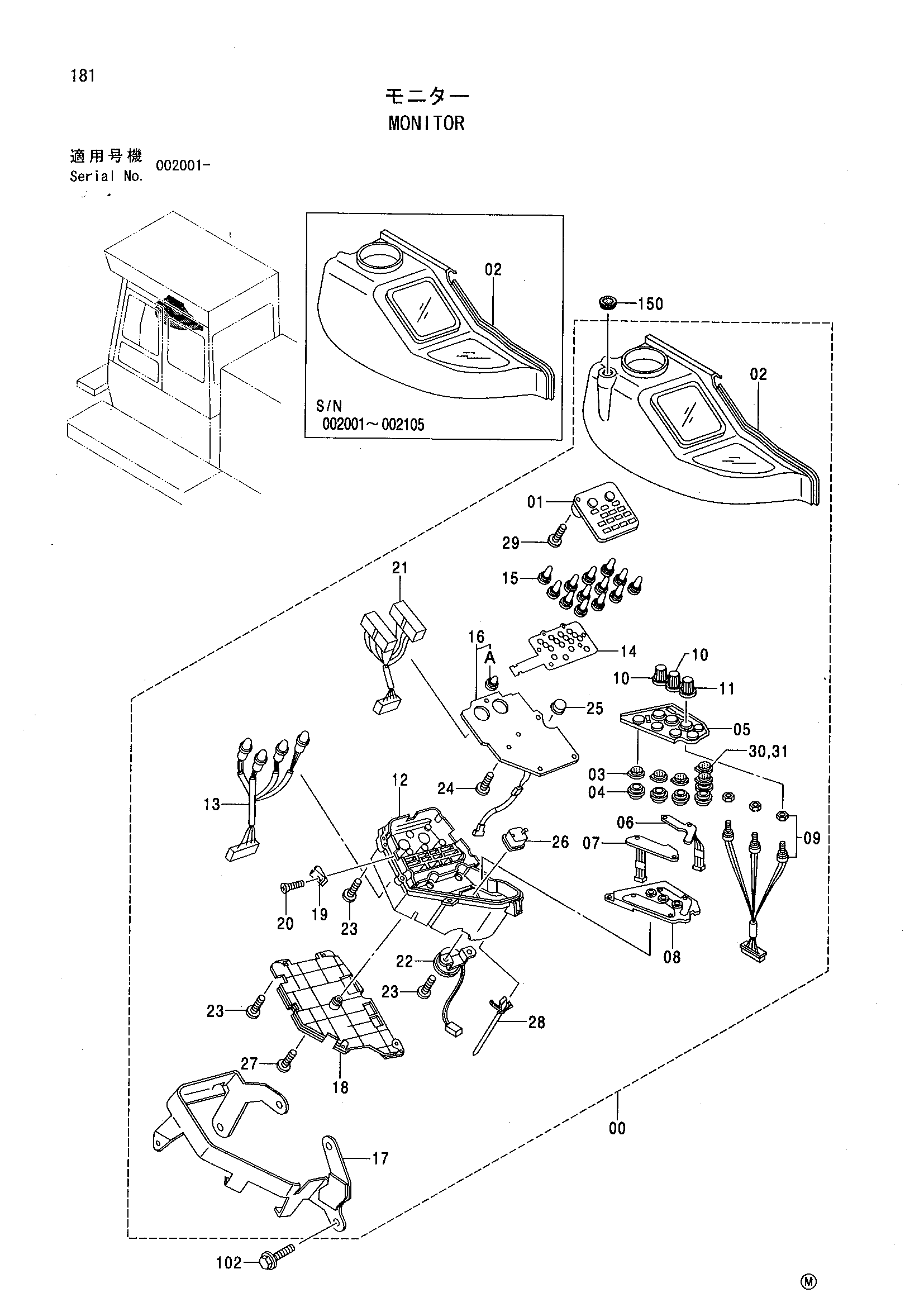

Заводская схема «Монитор» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4364129 замена: 4412543 | Монитор в сборе | 1 |
| 00 | 4364129 замена: 4209296 | Монитор в сборе | 1 |
| 00 | 4412543 | Монитор в сборе | 1 |
| 00 | 4417290 | Монитор в сборе | 1 |
| 01 | 4385842 | Измеритель | 1 |
| 02 | 4385843 замена: 4421235 | Корпус | 1 |
| 02 | 4385843 замена: 4209296 | Корпус | 1 |
| 02 | 4421235 | Корпус | 1 |
| 03 | 4370113 | Выключатель | 4 |
| 04 | 4310827 | Корпус | 4 |
| 05 | 4370114 | Выключатель | 1 |
| 06 | 4370115 | Свиткх-боард | 1 |
| 07 | 4370116 | Свиткх-боард | 1 |
| 08 | 4370117 | Плата | 1 |
| 09 | 4370118 | Выключатель поворотный | 1 |
| 10 | 4370119 | Ручка | 2 |
| 11 | 4370137 | Ручка | 1 |
| 12 | 4370138 | Корпус | 1 |
| 13 | 4370139 | Л.е.д | 1 |
| 14 | 4370140 | Плата | 1 |
| 15 | 4370141 | Фонарь разъём | 13 |
| 16 | 4370142 | Плата принтед | 1 |
| 16A | 4370141 | Фонарь разъём | 1 |
| 17 | 4370144 | Кронштейн | 1 |
| 18 | 4370145 | Крышка | 1 |
| 19 | 4370146 | Гайка | 2 |
| 20 | 4370147 | Самонарезающий винт | 2 |
| 21 | 4370148 | Резистор | 1 |
| 22 | 4370149 | Зуммер | 1 |
| 23 | 4294999 | Винт | 19 |
| 24 | 4370154 | Установочный винт | 6 |
| 25 | 4297127 | Колпачок | 1 |
| 26 | 4297105 | Колпачок | 1 |
| 27 | 4297101 | Винт | 1 |
| 28 | 4370155 | Хомут | 1 |
| 29 | 4370156 | Установочный винт | 1 |
| 30 | 4310828 | Колпачок | 1 |
| 31 | 4310827 | Корпус | 1 |
| 102 | J010816 | Болт с шайбой | 4 |
| 150 | 4209296 | Резиновая втулка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
