Пилотные гидролинии (C/V) 3 — HITACHI EX1100-3

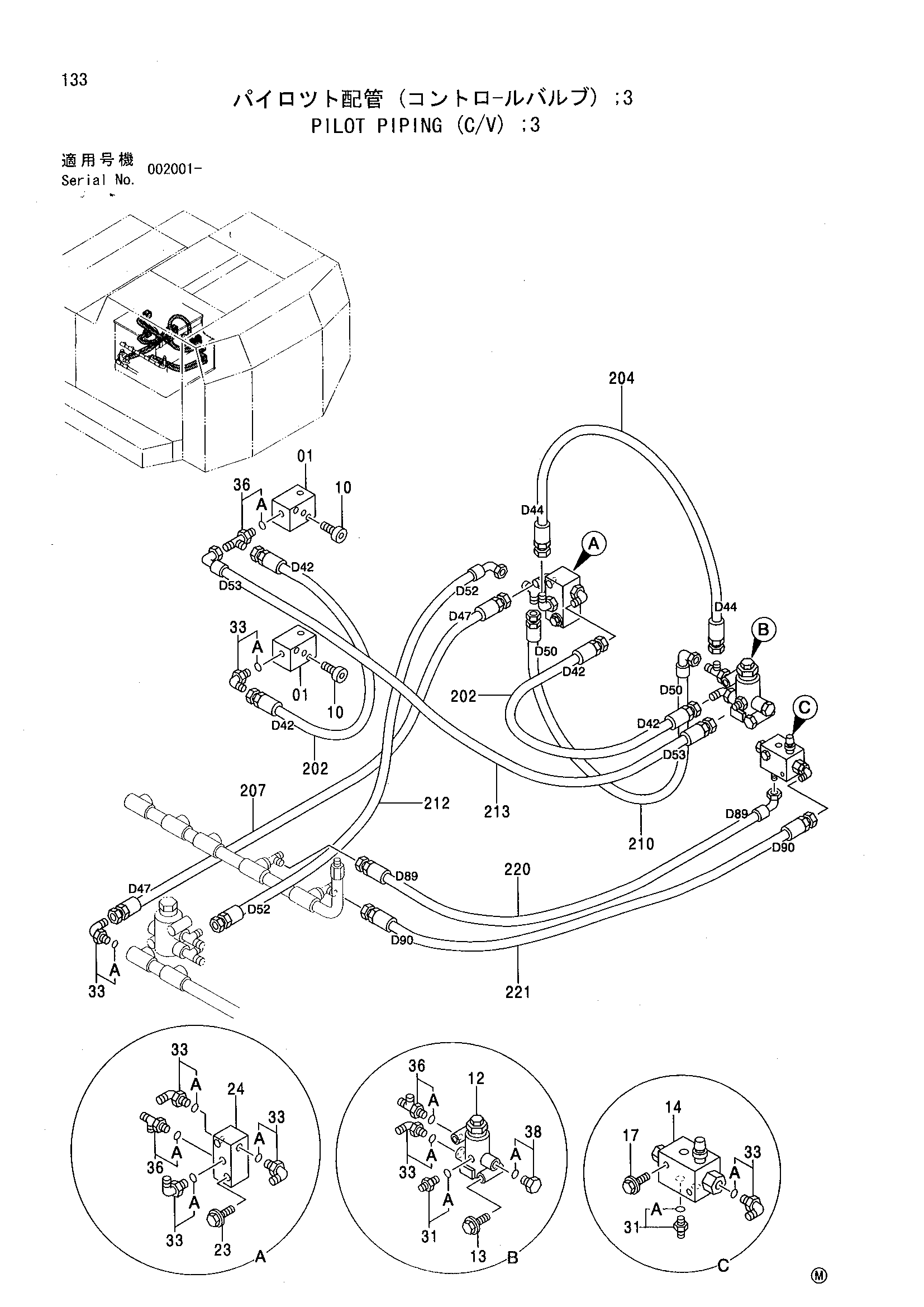

Заводская схема «Пилотные гидролинии (C/V) 3» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4195759 | Челночный клапан | 2 |
| 10 | M341050 | Болт с внутренним шестигранником | 4 |
| 12 | 4210647 | Электромагнитный клапан | 1 |
| 13 | J010865 | Болт с шайбой | 2 |
| 14 | 4339240 | Клапан | 1 |
| 17 | J010650 | Болт с шайбой | 2 |
| 23 | J011065 | Болт с шайбой | 2 |
| 24 | 4272850 | Клапан | 1 |
| 31 | 4200465 | Адаптер | 2 |
| 31A | 957366 | Уплотнительное кольцо | 1 |
| 33 | 4154670 | Угловой штуцер | 7 |
| 33A | 957366 | Уплотнительное кольцо | 1 |
| 36 | 4203171 | Тройник | 3 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4093624 | Пробка | 1 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 202 | 4364557 | Шланг | 2 |
| 204 | 4364559 | Шланг | 1 |
| 207 | 4364562 | Шланг | 1 |
| 210 | 4364565 | Шланг | 1 |
| 212 | 4364567 | Шланг | 1 |
| 213 | 4364568 | Шланг | 1 |
| 220 | 4364575 | Шланг | 1 |
| 221 | 4364576 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
