Крышка двигателя (3) — HITACHI EX1100-3

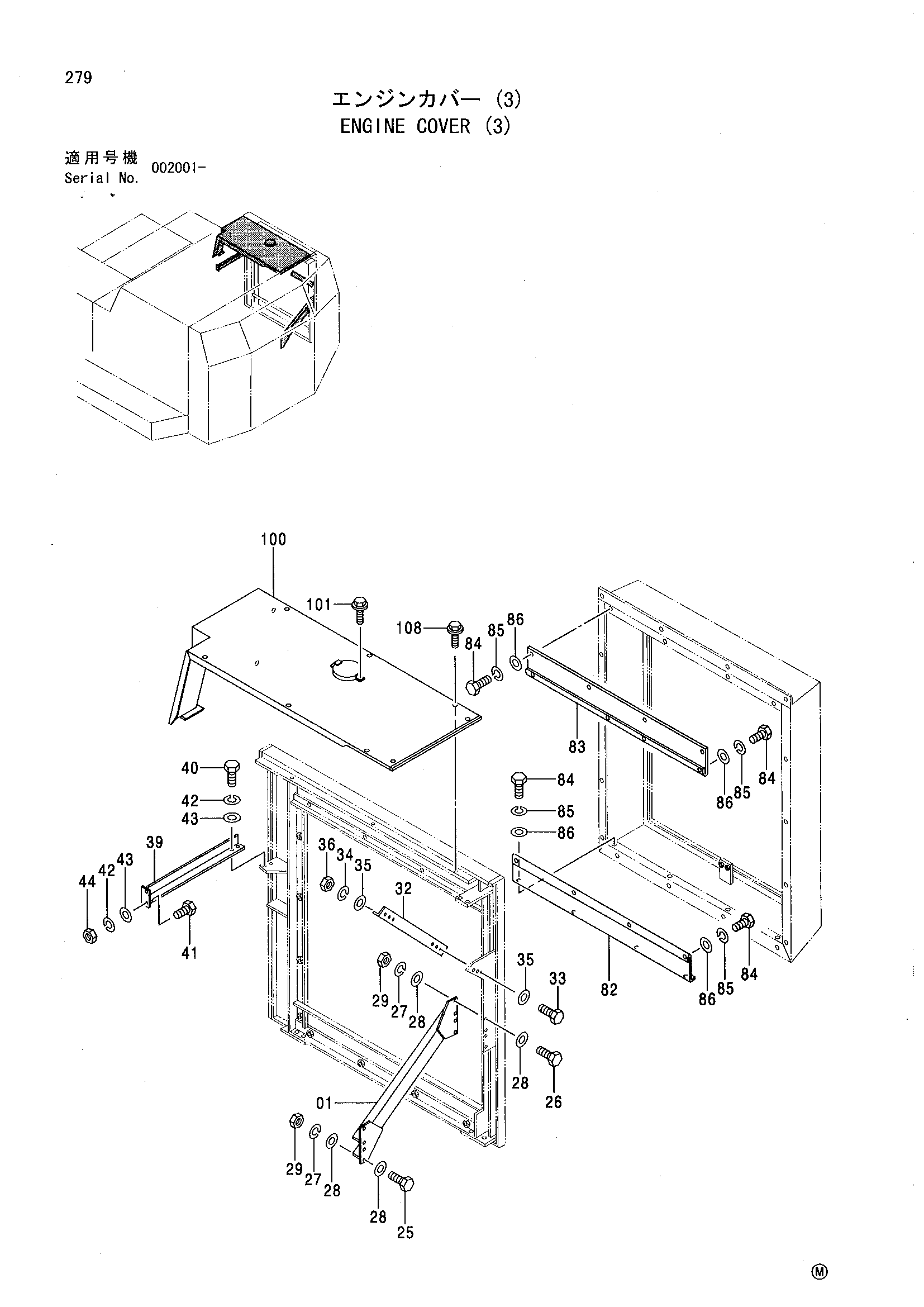

Заводская схема «Крышка двигателя (3)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8063603 | Стойка | 1 |
| 25 | J901255 | Болт | 4 |
| 26 | J901245 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 8 |
| 28 | J222012 | Шайба | 16 |
| 29 | J950012 | Гайка | 8 |
| 32 | 4355948 | Стойка | 1 |
| 33 | J901240 | Болт | 6 |
| 34 | A590912 | Пружинная шайба | 6 |
| 35 | J222012 | Шайба | 12 |
| 36 | J950014 | Гайка | 6 |
| 39 | 9745149 | Стойка | 1 |
| 40 | J901440 | Болт | 2 |
| 41 | J901430 | Болт | 2 |
| 42 | A590914 | Пружинная шайба | 4 |
| 43 | J222012 | Шайба | 6 |
| 44 | J950014 | Гайка | 2 |
| 82 | 3073592 | Крышка | 1 |
| 83 | 4355950 | Крышка | 1 |
| 84 | J900820 | Болт | 16 |
| 85 | A590908 | Пружинная шайба | 16 |
| 86 | A590108 | Плоская шайба | 16 |
| 100 | 6015580 | Крышка | 1 |
| 101 | J021230 | Болт с шайбой | 1 |
| 108 | J031250 | Болт с шайбой | 10 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
