Пилотные гидролинии (насос) 1 — HITACHI EX1100-3

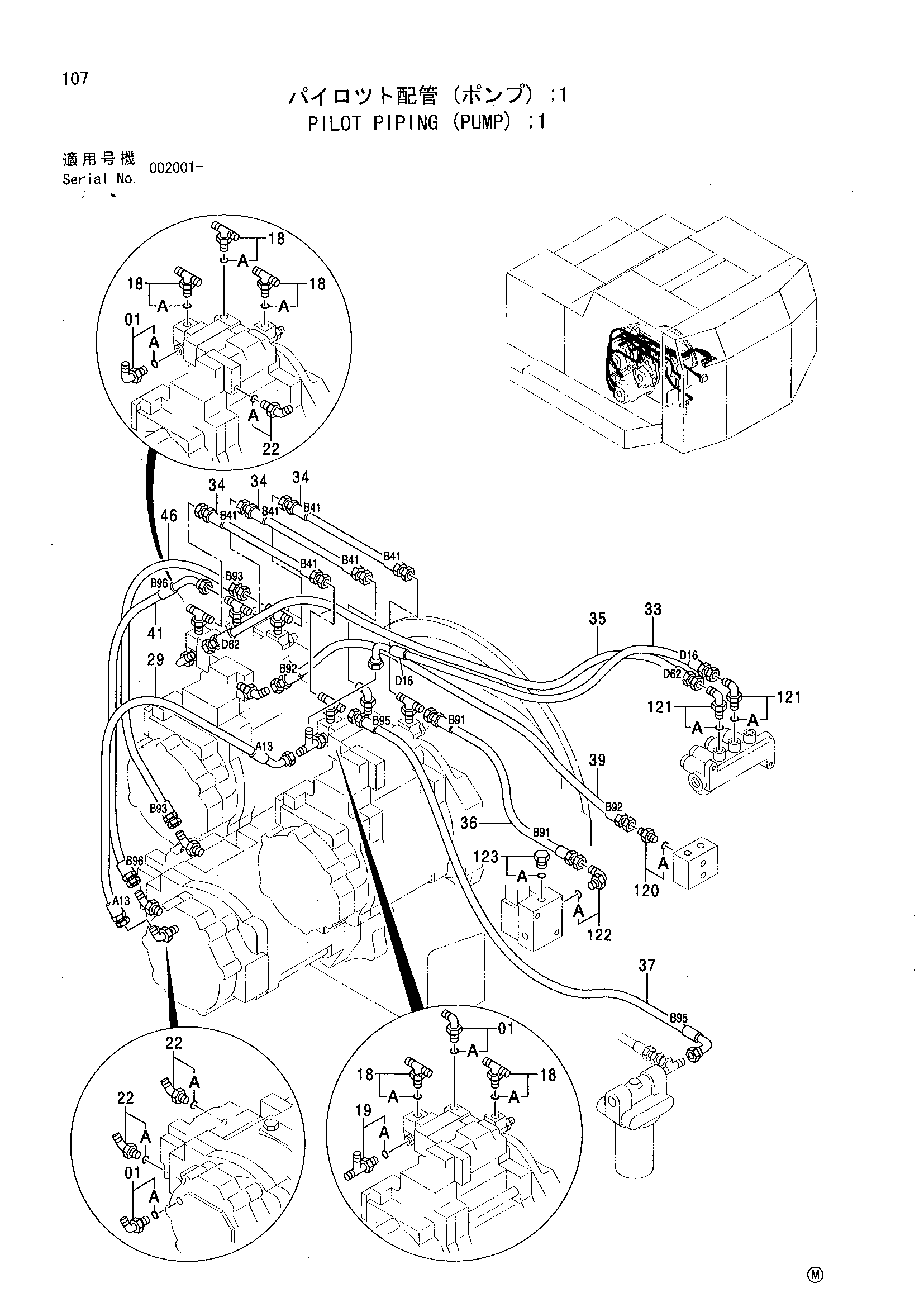

Заводская схема «Пилотные гидролинии (насос) 1» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4154670 | Угловой штуцер | 3 |
| 01A | 957366 | Уплотнительное кольцо | 1 |
| 18 | 4203163 | Тройник | 5 |
| 18A | 957366 | Уплотнительное кольцо | 1 |
| 19 | 4203171 | Тройник | 1 |
| 19A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4193826 | Угловой штуцер | 3 |
| 22A | 957366 | Уплотнительное кольцо | 1 |
| 29 | 4274940 | Шланг | 1 |
| 33 | 4287616 | Нейлоновый шланг | 1 |
| 34 | 4274958 | Шланг | 3 |
| 35 | 4286511 | Шланг | 1 |
| 36 | 4385333 | Шланг | 1 |
| 37 | 4385337 | Шланг | 1 |
| 39 | 4385334 | Шланг | 1 |
| 41 | 4385338 | Шланг | 1 |
| 46 | 4385335 | Шланг | 1 |
| 120 | 4200465 | Адаптер | 1 |
| 120A | 957366 | Уплотнительное кольцо | 1 |
| 121 | 4154670 | Угловой штуцер | 2 |
| 121A | 957366 | Уплотнительное кольцо | 1 |
| 122 | 4200470 | Угловой штуцер | 1 |
| 122A | 4509180 | Уплотнительное кольцо | 1 |
| 123 | 4092534 | Пробка | 1 |
| 123A | 4509180 | Уплотнительное кольцо | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
