Кабина группа — HITACHI EX1100-3

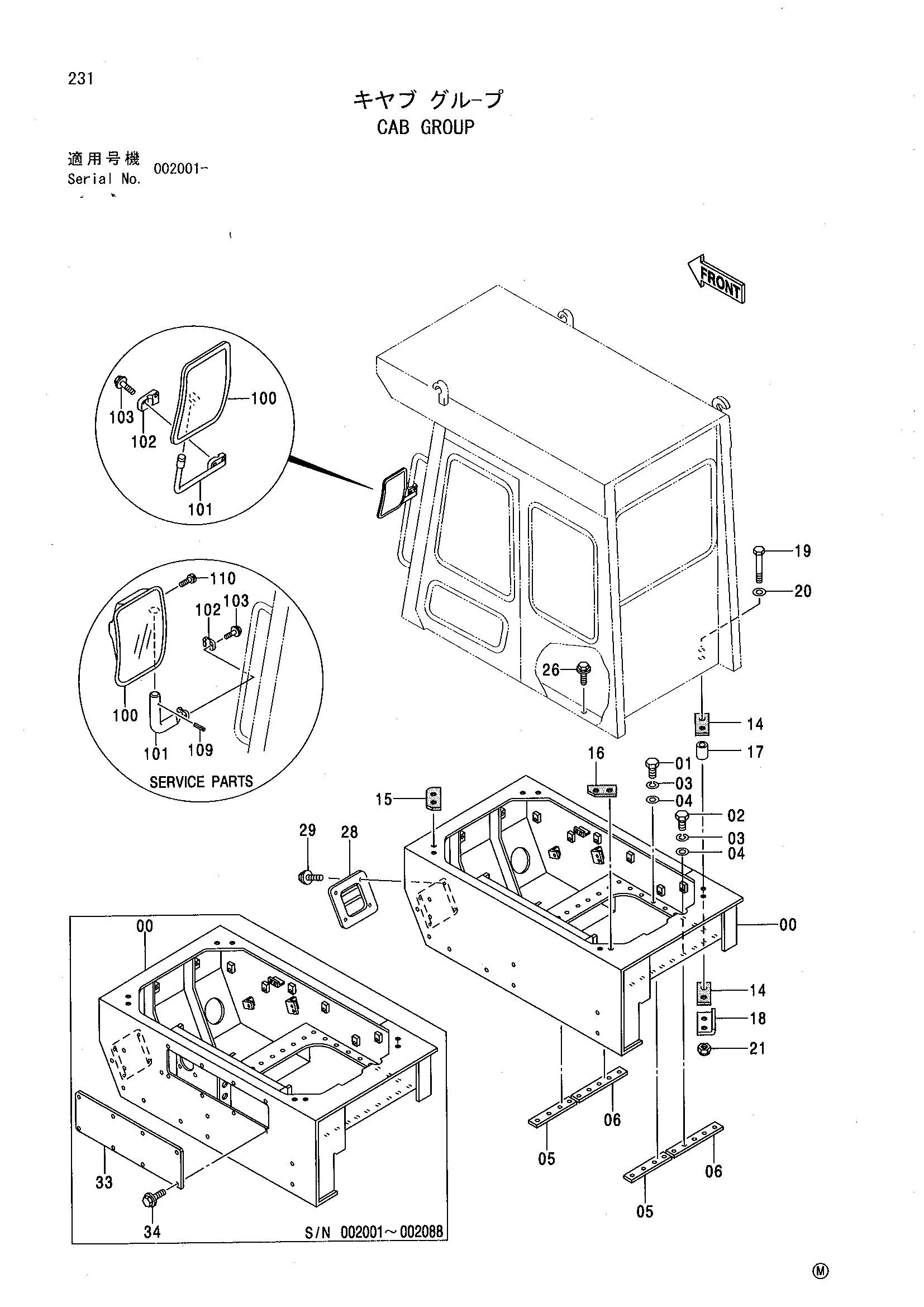

Заводская схема «Кабина группа» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 5003238 замена: 5006196 | Платформа | 1 |
| 00 | 5006196 | Платформа | 1 |
| 01 | J901655 | Болт | 16 |
| 02 | J901670 | Болт | 18 |
| 03 | A590916 | Пружинная шайба | 34 |
| 04 | 4087197 | Шайба | 34 |
| 05 | 4244760 | Седло винта | 2 |
| 06 | 4244761 | Седло винта | 2 |
| 14 | 4244623 | Резиновая подушка | 6 |
| 15 | 4247983 | Резиновая подушка | 1 |
| 16 | 4247984 | Резиновая подушка | 1 |
| 17 | 4274603 | Проставка | 8 |
| 18 | 4274701 | Пластина | 4 |
| 19 | J931605 | Болт | 8 |
| 20 | 4114405 | Шайба | 16 |
| 21 | M660016 | U-образная гайка | 8 |
| 26 | J021030 | Болт с шайбой | 7 |
| 28 | 8061531 | Защитный кожух | 1 |
| 29 | J021025 | Болт с шайбой | 4 |
| 33 | 4360808 | Крышка | 1 |
| 34 | J020825 | Болт с шайбой | 8 |
| 100 | 4340845 замена: 4426821 | Зеркало | 1 |
| 100 | 4426821 замена: 4418912 | Зеркало | 1 |
| 100 | 4426821 замена: 8096712 | Зеркало | 1 |
| 100 | 4426821 замена: 4144018 | Зеркало | 1 |
| 100 | 4426821 замена: J780545 | Зеркало | 1 |
| 100 | 4418912 | Зеркало | 1 |
| 101 | 8064264 | Стойка | 1 |
| 101 | 8096712 | Стойка | 1 |
| 102 | 4201441 | Хомут | 1 |
| 103 | J010845 | Болт с шайбой | 2 |
| 109 | 4144018 | Пружинный штифт | 1 |
| 110 | J780545 | Болт с внутренним шестигранником | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
