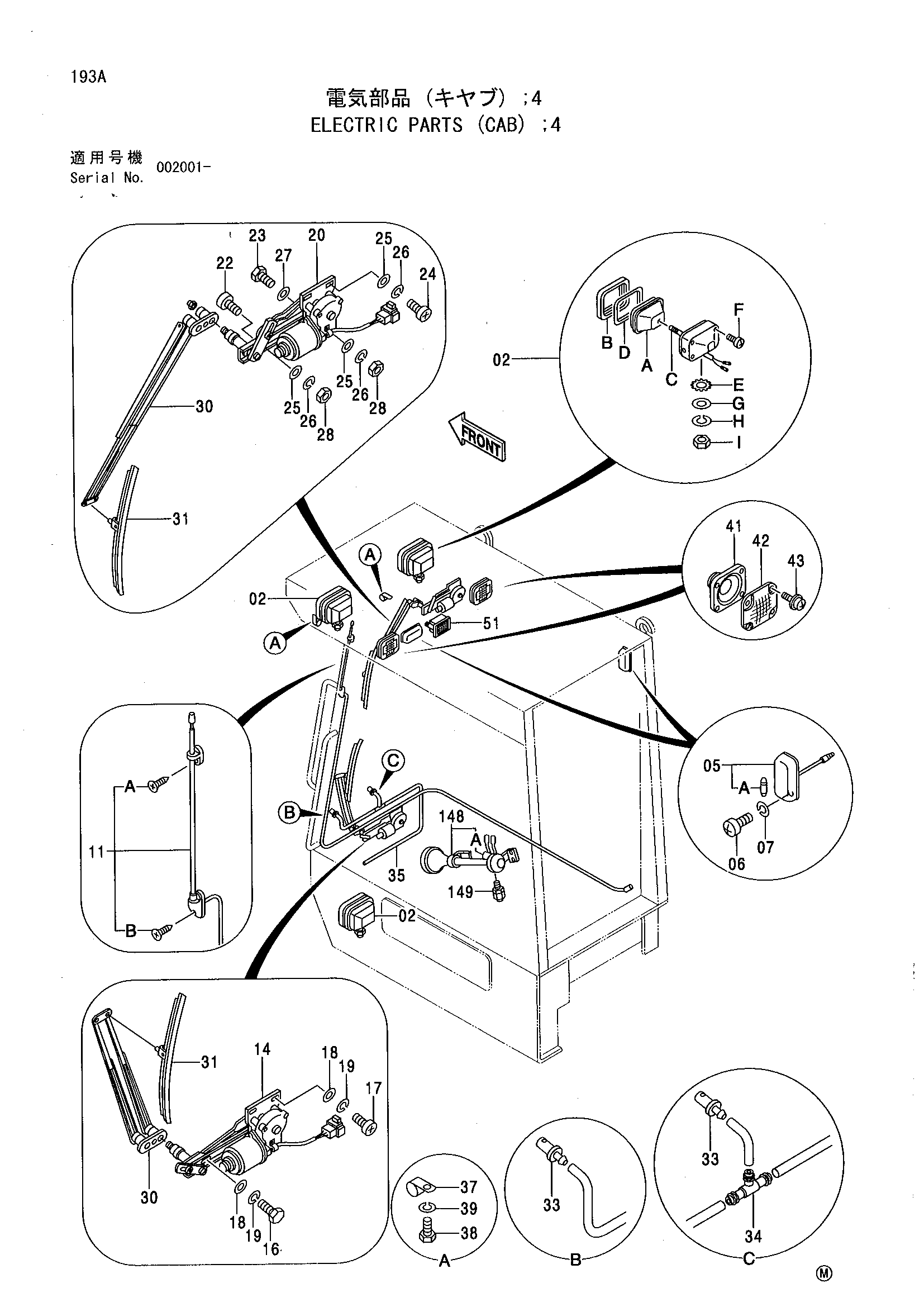

Электрооборудование (кабина) 4 — HITACHI EX1100-3
Заводская схема «Электрооборудование (кабина) 4» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4336570 | Фонарь головка в сборе | 3 |
| 02 | 4326800 | Фонарь головка в сборе | 3 |
| 02A | 4326801 | Ленс блок | 1 |
| 02B | 4326802 | Рама | 1 |
| 02C | 4307025 | Лампа | 1 |
| 02D | 4326803 | Прокладка | 1 |
| 02E | 4307026 | Шайба | 1 |
| 02F | 4307027 | Винт | 1 |
| 02G | A590114 | Шайба | 1 |
| 02H | A590914 | Пружинная шайба | 1 |
| 02I | J952014 | Гайка | 1 |
| 05 | 4187082 | Плафон кабины | 2 |
| 05A | 4187083 | Лампа | 1 |
| 06 | M430513 | Винт | 4 |
| 07 | A590905 | Пружинная шайба | 4 |
| 11 | 4280527 | Антенна | 1 |
| 11A | 4210412 | Винт | 1 |
| 11B | 4210413 | Винт | 1 |
| 14 | 4247742 | Мотор стеклоочистителя | 1 |
| 16 | J900614 | Болт | 1 |
| 17 | M430613 | Винт | 3 |
| 18 | A590106 | Плоская шайба | 4 |
| 19 | A590906 | Пружинная шайба | 4 |
| 20 | 4247743 | Мотор стеклоочистителя | 1 |
| 22 | J850625 | Винт | 1 |
| 23 | J870625 | Болт | 1 |
| 24 | M430613 | Винт | 2 |
| 25 | A590106 | Плоская шайба | 4 |
| 26 | A590906 | Пружинная шайба | 4 |
| 27 | J250006 | Плоская шайба | 1 |
| 28 | M500605 | Гайка | 2 |
| 30 | 4247744 | Рычаг стеклоочистителя | 2 |
| 31 | 4247745 | Щётка стеклоочистителя | 2 |
| 33 | 4090136 | Форсунка | 2 |
| 34 | 4201516 | Соединение T | 1 |
| 35 | 4200937 | Виниловый шланг | 1 |
| 37 | 4190261 | Зажим | 5 |
| 38 | J901016 | Болт | 5 |
| 39 | A590910 | Пружинная шайба | 5 |
| 41 | 4361302 | Динамик | 2 |
| 42 | 4364504 | Решётка | 2 |
| 43 | J670414 | Винт с шайбой | 8 |
| 51 | 4375121 | Фонарь инспектион | 1 |
| 148 | 4224603 | Звуковой сигнал | 1 |
| 148A | 4337024 | Клапан | 1 |
| 149 | 4502672 | Разъём | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
