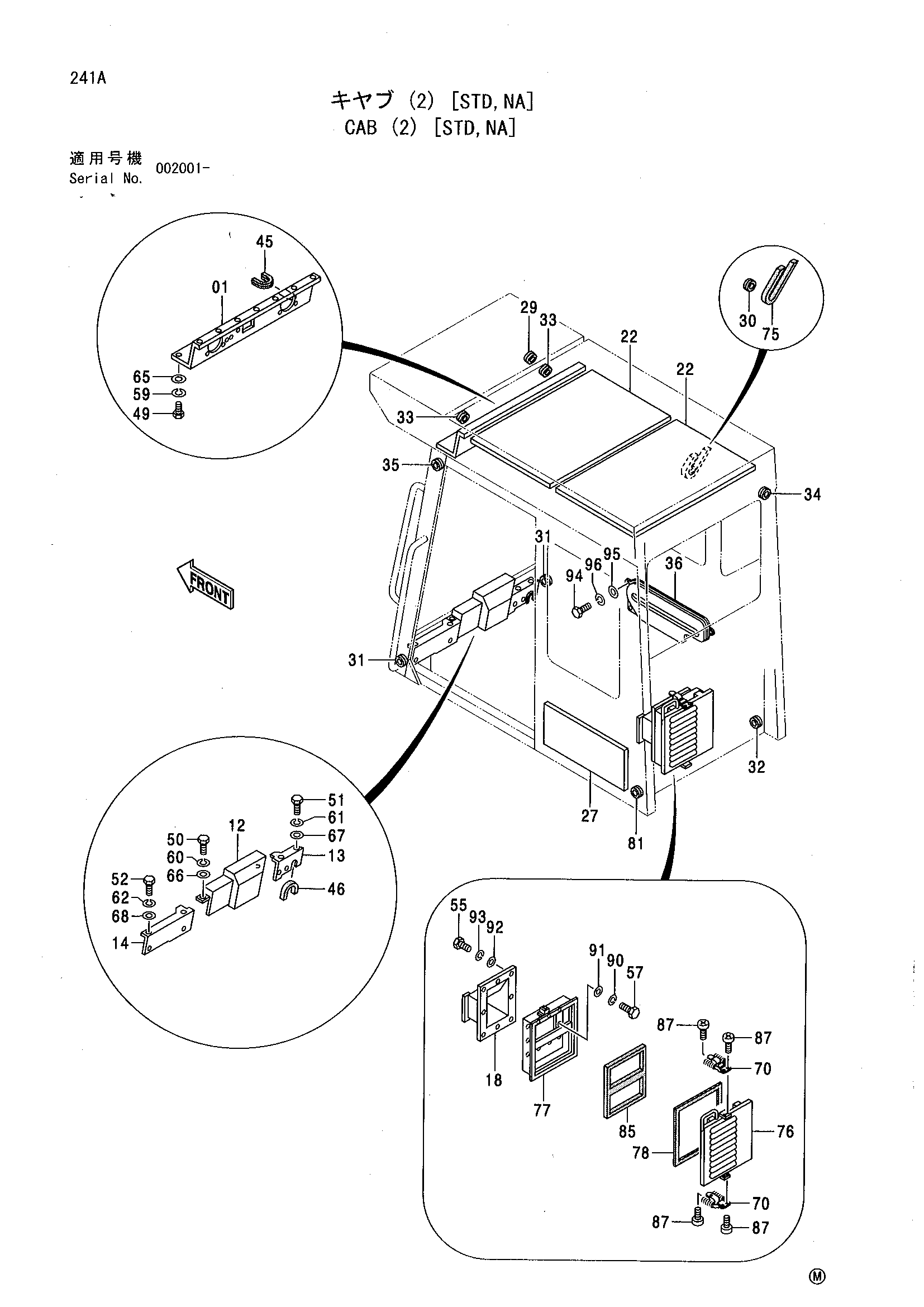

Кабина (2) [STD, NA] — HITACHI EX1100-3

Заводская схема «Кабина (2) [STD, NA]» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.

Детали на схеме

Поз.	Каталожный номер	Наименование	Кол.
01	4385946	Крышка	1
12	4385947	Крышка	1
13	4385948	Крышка	1
14	4385949	Крышка	1
18	4385950	Воздуховод	1
22	4385951	Лист	2
27	4385952	Лист	1
29	4341447	Резиновая втулка	1
30	4385954	Резиновая втулка	1
31	4385955	Резиновая втулка	2
32	4385956	Резиновая втулка	1
33	4385954	Резиновая втулка	2
34	4385956	Резиновая втулка	1
35	4385957	Резиновая втулка	1
36	4369567	Панель	1
45	4385959	Резиновая прокладка	1
46	4385959	Резиновая прокладка	1
49	J870818	Болт	14
50	J870818	Болт	2
51	J870616	Болт	4
52	J870616	Болт	4
55	J900816	Болт	8
57	J900818	Болт	12
59	J251008	Пружинная шайба	14
60	J251008	Пружинная шайба	2
61	J251006	Пружинная шайба	4
62	J251006	Пружинная шайба	4
65	J250008	Плоская шайба	14
66	J250008	Плоская шайба	2
67	J250006	Плоская шайба	4
68	J250006	Плоская шайба	4
70	4385960	Защёлка	2
75	4385961	Резиновый G	1
76	4385962	Крышка	1
77	4385963	Короб	1
78	4385964	Манжета	1
81	4385956	Резиновая втулка	1
85	4385965	Манжета	1
87	M430306	Винт	8
90	A590908	Пружинная шайба	12
91	A590108	Плоская шайба	12
92	A590108	Плоская шайба	8
93	A590908	Пружинная шайба	8
94	J900816	Болт	3
95	A590108	Плоская шайба	3
96	A590908	Пружинная шайба	3

Заказать детали по схеме

Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
