Гусеничная цепь — HITACHI EX1100-3

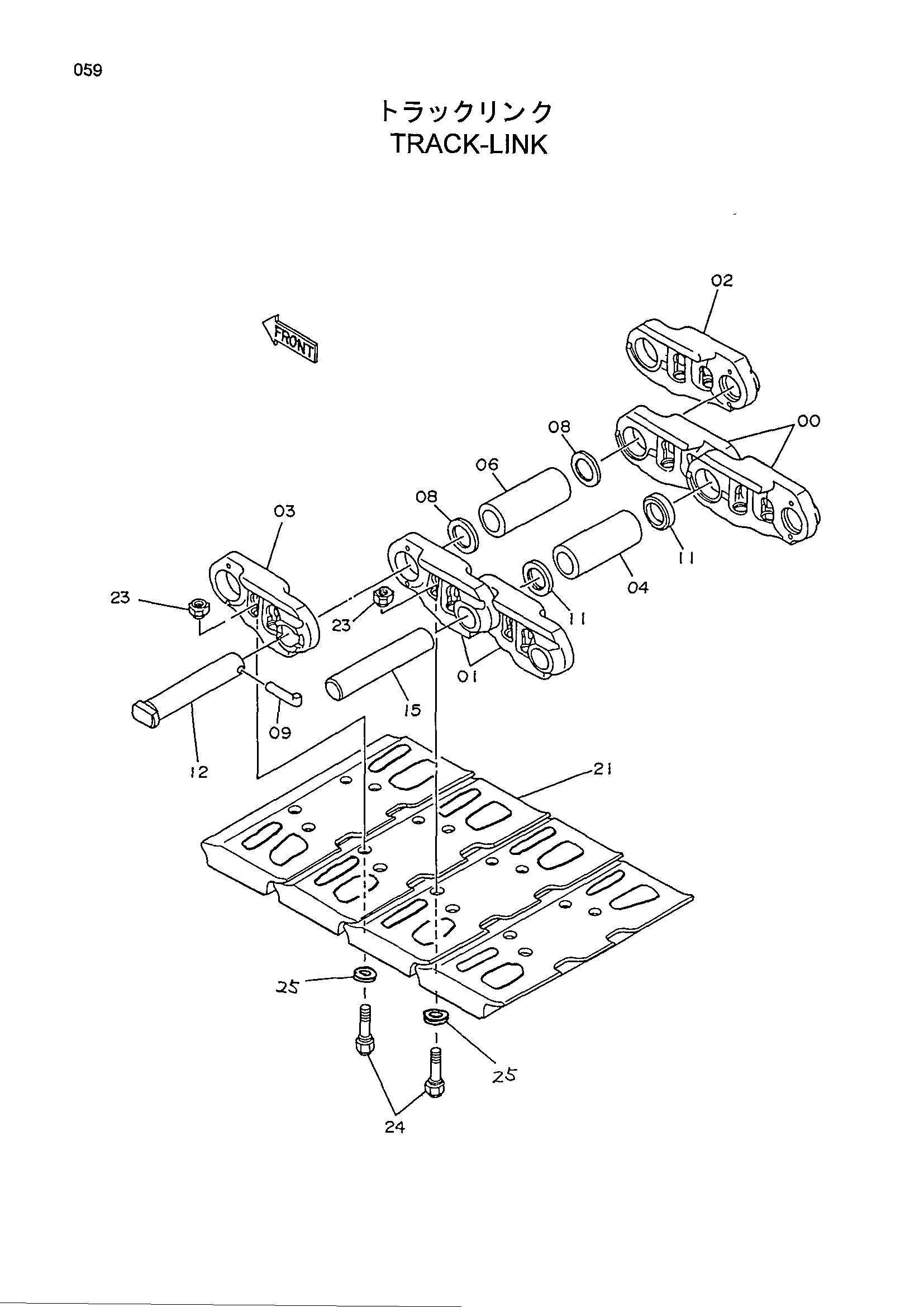

Заводская схема «Гусеничная цепь» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9181448 | Гусеничная цепь | 4 | |
| 00-1 | 9181450 | Тяга | 4 |
| 00 | 4278311 | Гусеничная цепь | 108 |
| 01 | 4278312 | Гусеничная цепь | 108 |
| 02 | 4278313 | Гусеничная цепь M | 4 |
| 03 | 4278314 | Гусеничная цепь M | 4 |
| 04 | 4278315 | Втулка гусеница | 108 |
| 06 | 4278317 | Соединительная втулка | 4 |
| 08 | 4132763 | Втулка | 8 |
| 09 | 4051870 | Палец | 4 |
| 11 | 4253964 | Уплотнение | 216 |
| 12 | 4306647 | Соединительный палец | 4 |
| 15 | 4312641 | Палец тяга | 108 |
| 21 | 1027269 | Башмак | 112 |
| 23 | 4281007 | Гайка | 448 |
| 24 | 4295409 | Болт | 448 |
| 25 | 4281006 | Шайба | 448 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
