Окно защита [NA]<OPT> — HITACHI EX1100-3

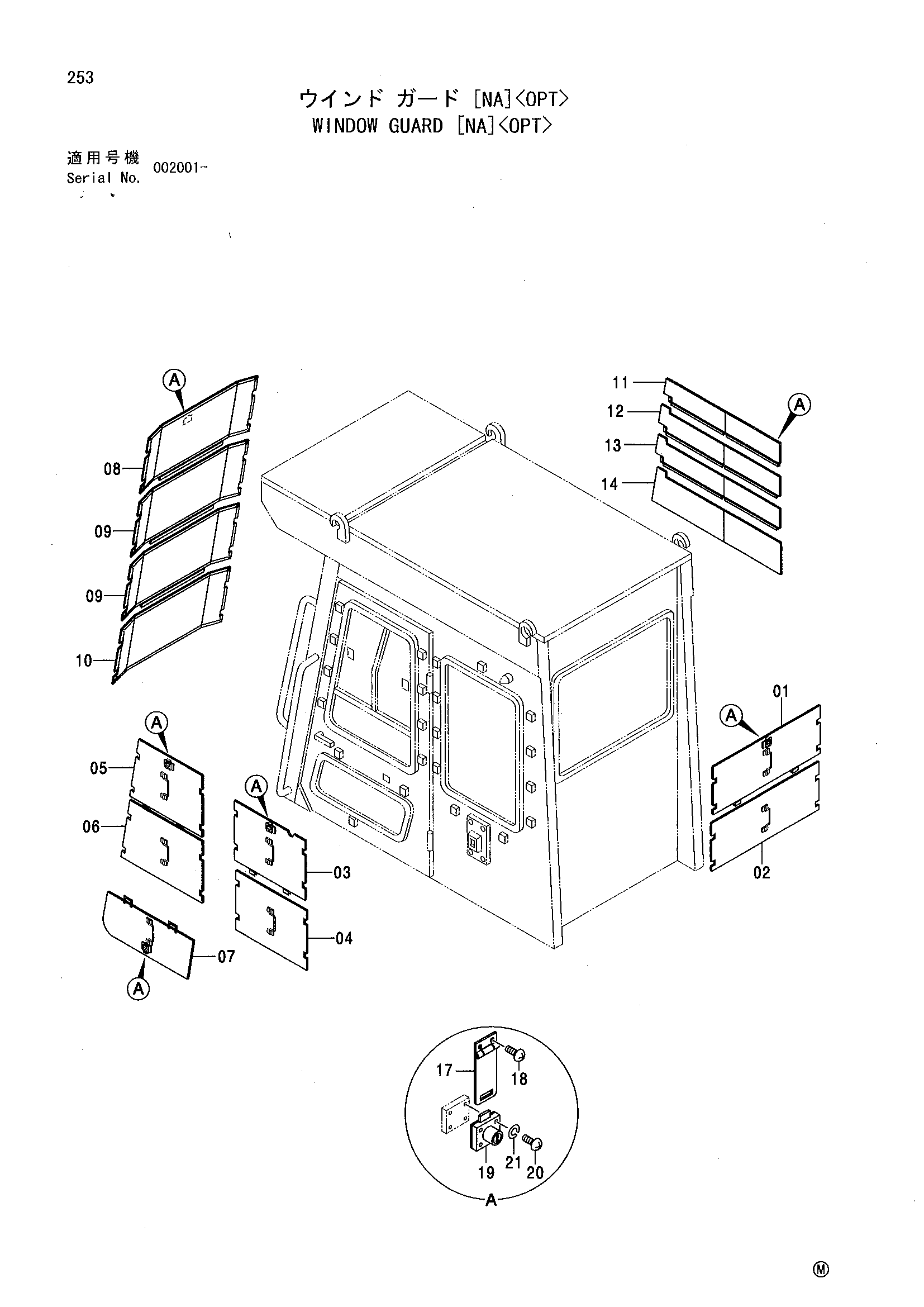

Заводская схема «Окно защита [NA]<OPT>» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Окно защита [NA]<OPT> HITACHI EX1100-3](/catalog-drawings/33/334bcea3-2f9f-4b82-891a-cfdbbb9b2018.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8081966 | Крышка | 1 |
| 02 | 8081967 | Крышка | 1 |
| 03 | 8081968 | Крышка | 1 |
| 04 | 8081969 | Крышка | 1 |
| 05 | 8081970 | Крышка | 1 |
| 06 | 8081971 | Крышка | 1 |
| 07 | 8081972 | Крышка | 1 |
| 08 | 8081973 | Крышка | 1 |
| 09 | 8081974 | Крышка | 2 |
| 10 | 8081975 | Крышка | 1 |
| 11 | 7039337 | Крышка | 1 |
| 12 | 7039338 | Крышка | 1 |
| 13 | 7039339 | Крышка | 1 |
| 14 | 7039340 | Крышка | 1 |
| 17 | 4432855 | Петля | 6 |
| 18 | M470510 | Винт | 12 |
| 19 | 4361601 | Замок | 6 |
| 20 | M430520 | Винт | 24 |
| 21 | A590905 | Пружинная шайба | 24 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
