Автоматическая смазка система (погрузчик передний) — HITACHI EX1100-3

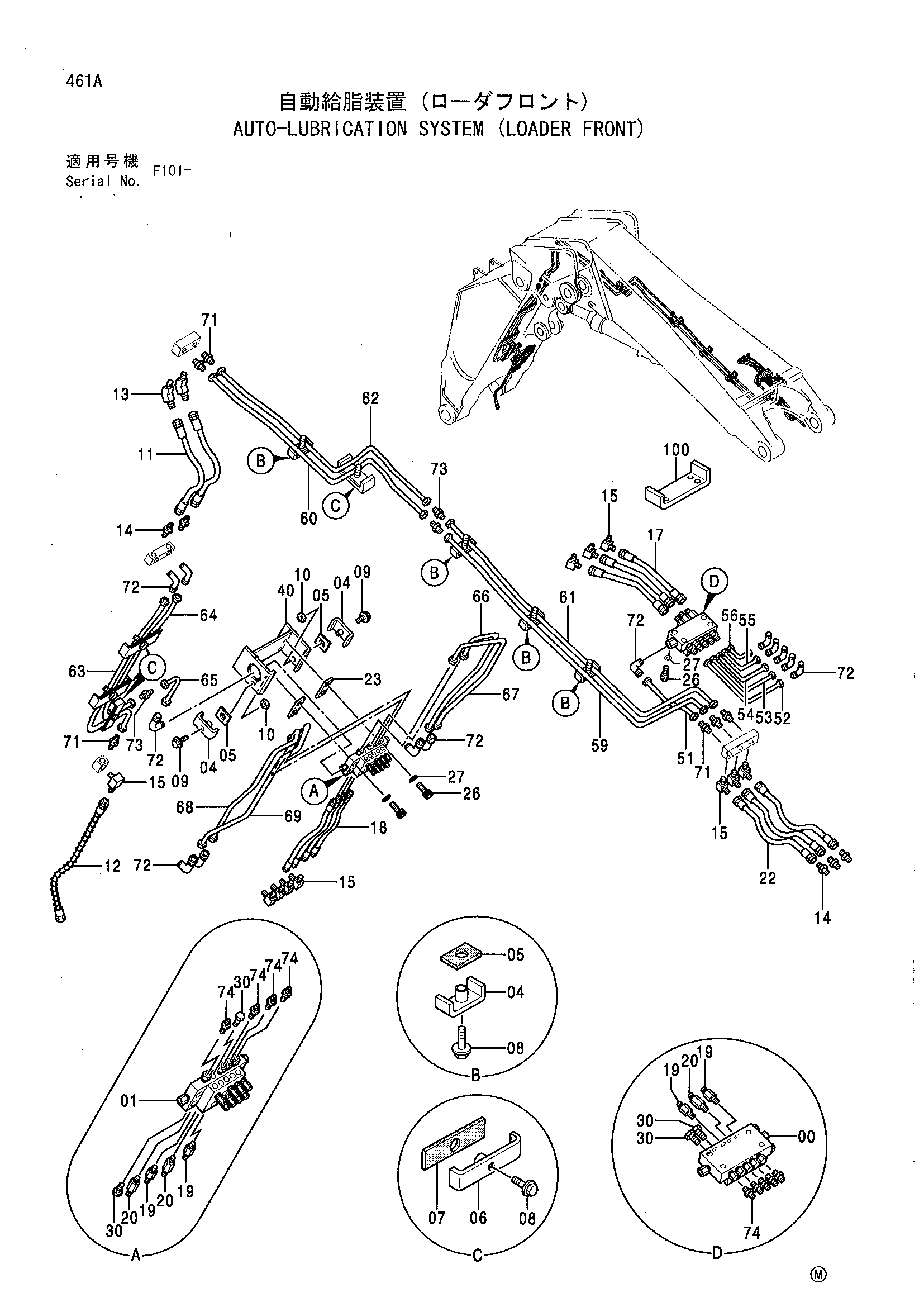

Заводская схема «Автоматическая смазка система (погрузчик передний)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4281050 замена: 4381342 | Клапан | 1 |
| 00 | 4281050 замена: M340840 | Клапан | 1 |
| 00 | 4281050 замена: J222008 | Клапан | 1 |
| 00 | 4281050 замена: 4393546 | Клапан | 1 |
| 00 | 4381342 | Клапан | 1 |
| 01 | 4281051 замена: 4381343 | Клапан | 1 |
| 01 | 4281051 замена: M340840 | Клапан | 1 |
| 01 | 4281051 замена: J222008 | Клапан | 1 |
| 01 | 4281051 замена: 8070459 | Клапан | 1 |
| 01 | 4381343 | Клапан | 1 |
| 04 | 9736422 | Хомут | 6 |
| 05 | 4269657 | Резиновая прокладка | 6 |
| 06 | 9736421 | Хомут | 2 |
| 07 | 4273721 | Резиновая прокладка | 2 |
| 08 | J011030 | Болт с шайбой | 6 |
| 09 | J011035 | Болт с шайбой | 2 |
| 10 | J950010 | Гайка | 2 |
| 11 | 4015464 | Шланг | 2 |
| 12 | 4188967 | Шланг | 1 |
| 13 | 94-1501 | Угловой штуцер | 2 |
| 14 | 94-1301 | Адаптер | 5 |
| 15 | 94-1401 | Угловой штуцер | 11 |
| 17 | 4062815 | Шланг | 3 |
| 18 | 4061873 | Шланг | 4 |
| 19 | 4253261 | Адаптер | 4 |
| 20 | 4253262 | Адаптер | 3 |
| 22 | 4015464 | Шланг | 3 |
| 23 | 4281157 | Пластина | 2 |
| 26 | M340836 | Болт с внутренним шестигранником | 8 |
| 26 | M340840 | Болт с внутренним шестигранником | 8 |
| 27 | J222008 | Шайба | 8 |
| 30 | 4148358 | Пробка | 4 |
| 40 | 8050837 | Кронштейн | 1 |
| 40 | 8070459 | Кронштейн | 1 |
| 51 | 4281077 | Трубка | 1 |
| 52 | 4247273 | Трубка | 1 |
| 53 | 4247274 | Трубка | 1 |
| 54 | 4247275 | Трубка | 1 |
| 55 | 4247276 | Трубка | 1 |
| 56 | 4247277 | Трубка | 1 |
| 59 | 3057397 | Трубка | 1 |
| 60 | 3057398 | Трубка | 1 |
| 61 | 3057399 | Трубка | 1 |
| 62 | 3057400 | Трубка | 1 |
| 63 | 3057401 | Трубка | 1 |
| 64 | 3057402 | Трубка | 1 |
| 65 | 4281078 | Трубка | 1 |
| 66 | 3057403 | Трубка | 1 |
| 67 | 3057404 | Трубка | 1 |
| 68 | 3057405 | Трубка | 1 |
| 69 | 3057406 | Трубка | 1 |
| 71 | 4130169 | Штуцер трубки | 6 |
| 72 | 4130175 | Штуцер трубки | 13 |
| 73 | 4130192 | Штуцер трубки | 3 |
| 74 | 4130168 | Штуцер трубки | 9 |
| 100 | 4393546 | Кронштейн | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
