Кондиционер (1) — HITACHI EX1100-3

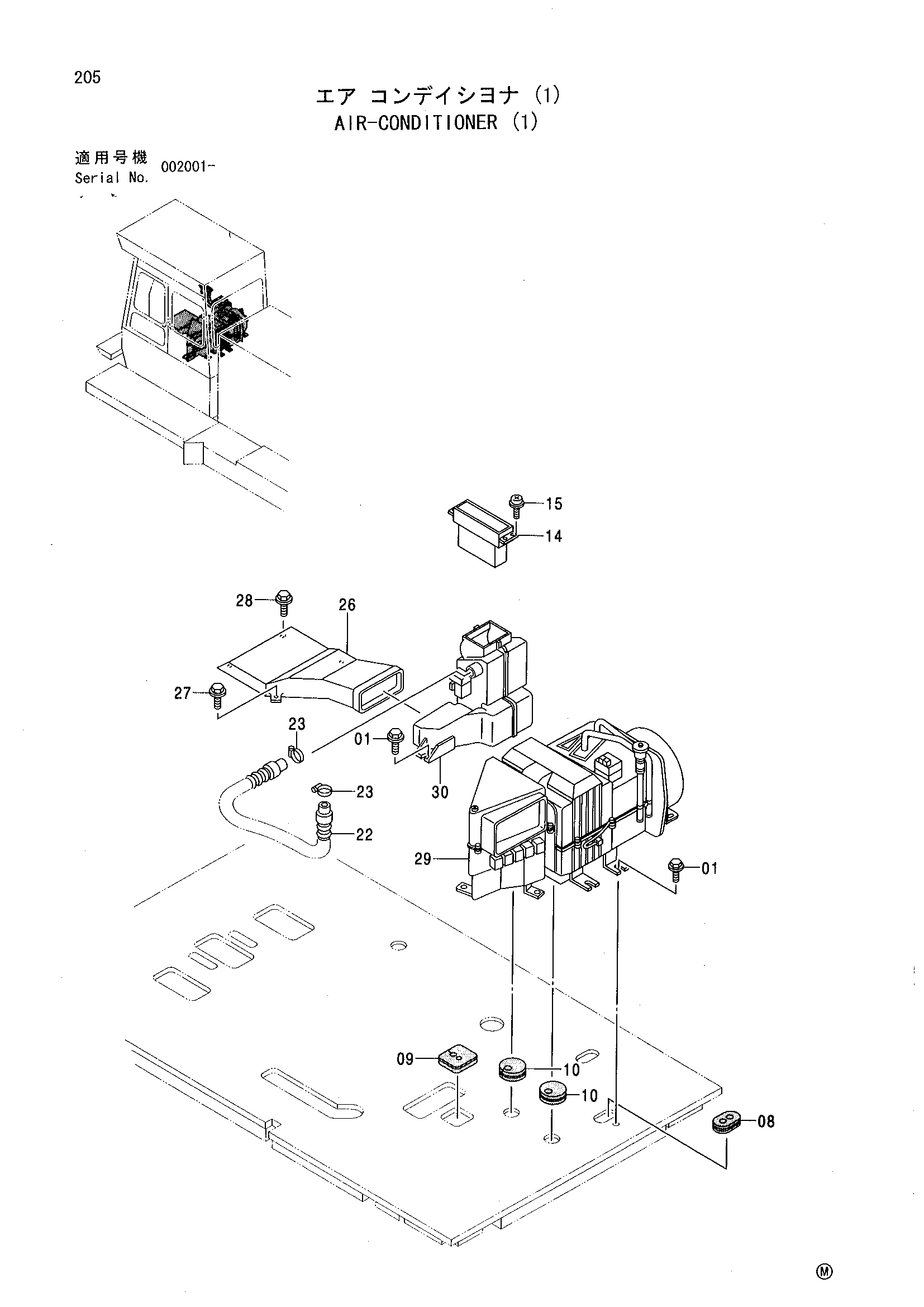

Заводская схема «Кондиционер (1)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | J021030 | Болт с шайбой | 11 |
| 08 | 4276794 | Резиновая втулка | 1 |
| 09 | 4351010 | Резиновая втулка | 1 |
| 10 | 4361147 | Резиновая втулка | 2 |
| 14 | 4361106 | Контроллер | 1 |
| 14 | 4405812 | Контроллер | 1 |
| 15 | J460514 | Винт с шайбой | 4 |
| 22 | 4377169 | Шланг | 1 |
| 23 | 4011675 | Хомут шланга | 2 |
| 26 | 4350243 | Воздуховод | 1 |
| 27 | J020820 | Болт с шайбой | 2 |
| 28 | J050820 | Болт с шайбой | 2 |
| 29 | 4375485 | Блок | 1 |
| 29 | 4413918 | Блок | 1 |
| 30 | 4361107 | Короб | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
