Правая крышка — HITACHI EX1100-3

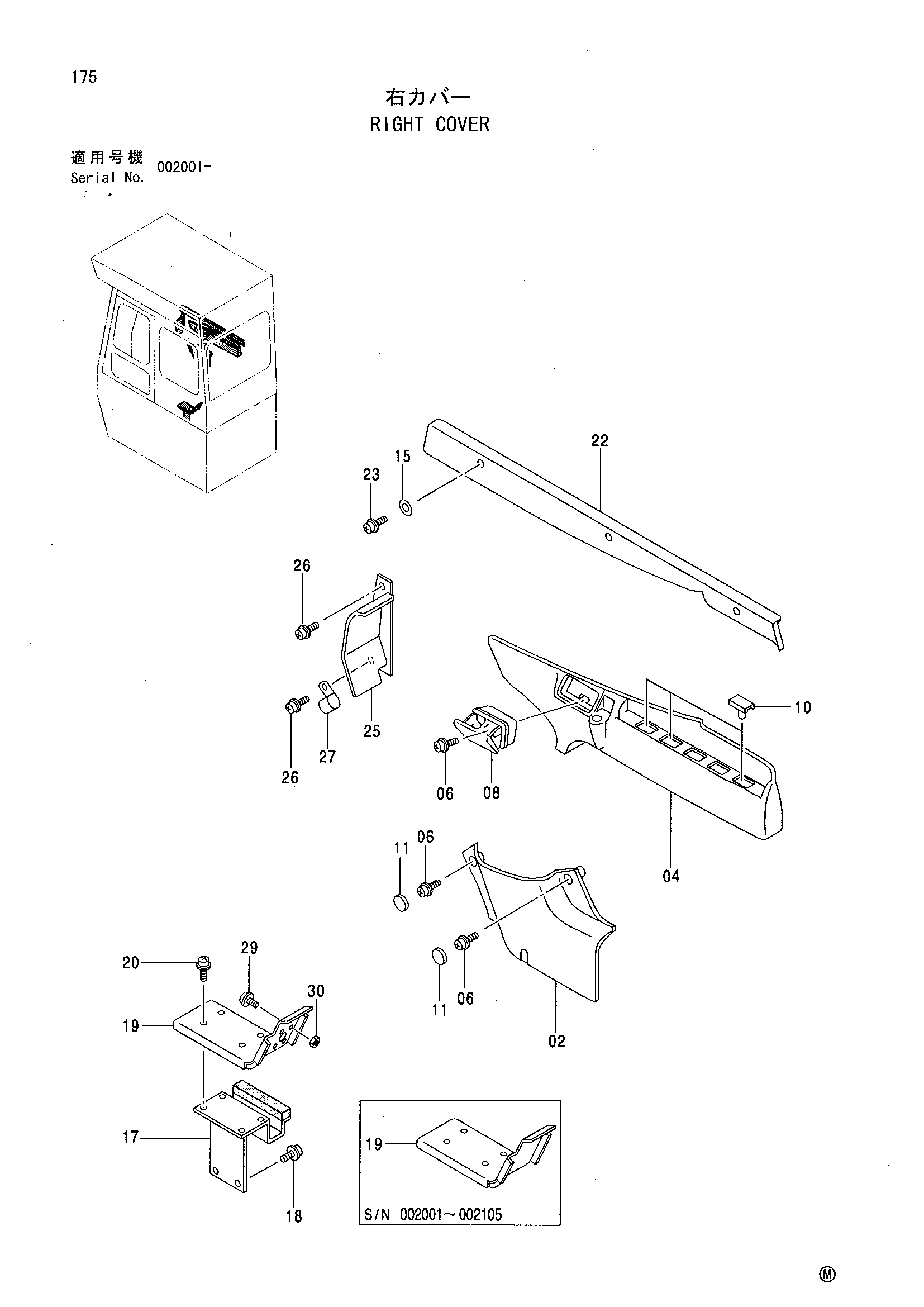

Заводская схема «Правая крышка» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4350246 | Крышка | 1 |
| 04 | 4350247 | Крышка | 1 |
| 06 | J460616 | Винт с шайбой | 3 |
| 08 | 4350398 | Асхтрай | 1 |
| 10 | 4350778 | Колпачок | 3 |
| 11 | 4350779 | Колпачок | 2 |
| 15 | 4144838 | Шайба | 3 |
| 17 | 8068034 | Кронштейн | 1 |
| 18 | J011020 | Болт с шайбой | 2 |
| 19 | 7032705 | Крышка | 1 |
| 19 | 7036080 | Крышка | 1 |
| 19 | 7040033 | Крышка | 1 |
| 20 | J450612 | Винт с шайбой | 4 |
| 22 | 8068174 | Крышка | 1 |
| 23 | J450635 | Винт с шайбой | 3 |
| 25 | 8068164 | Крышка | 1 |
| 26 | J020816 | Болт с шайбой | 2 |
| 27 | 4190277 | Зажим | 1 |
| 29 | J460310 | Винт с шайбой | 4 |
| 30 | J950003 | Гайка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
