Ковш 6.0 <EX1100-3BE> [JIS94] — HITACHI EX1100-3

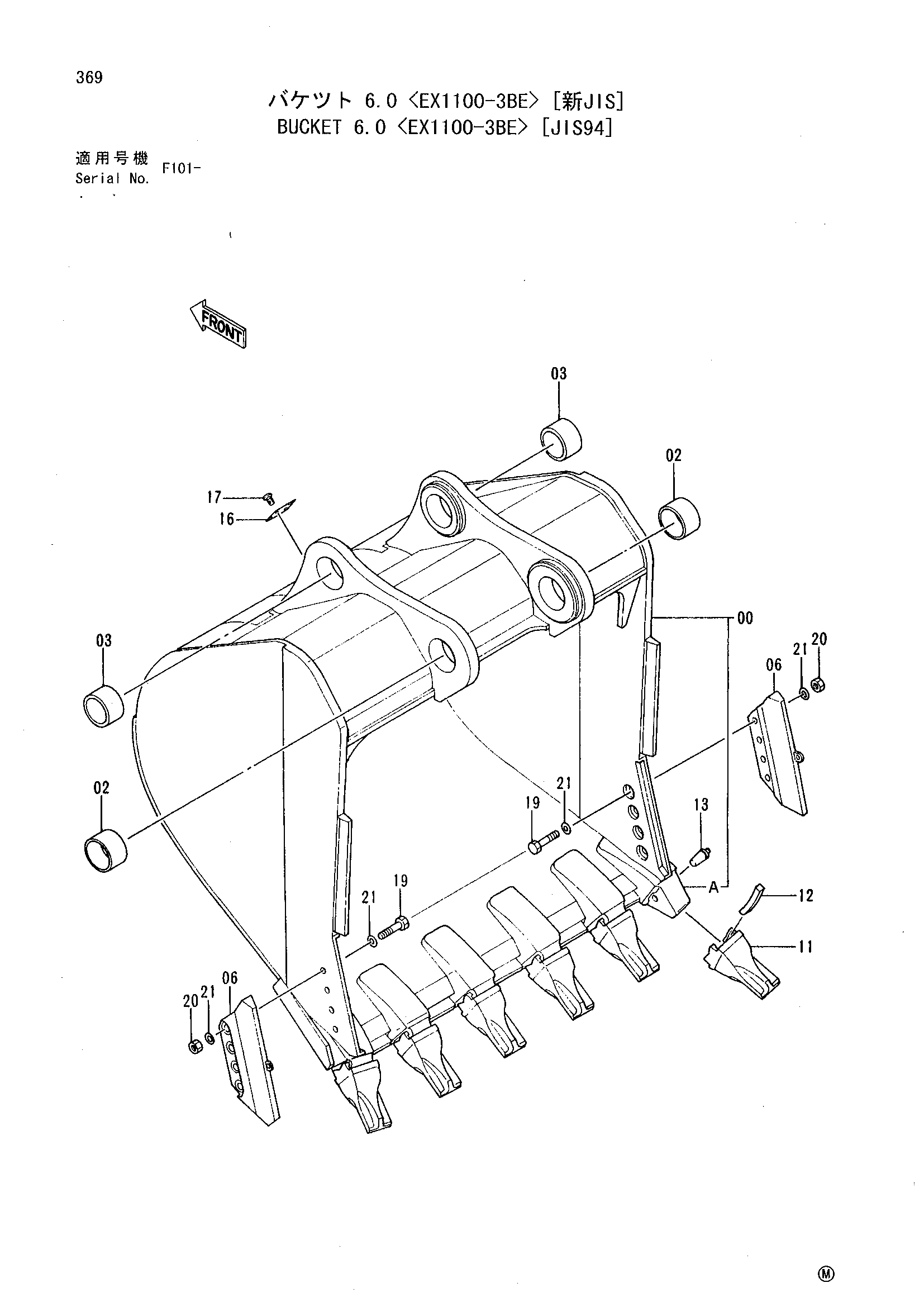

Заводская схема «Ковш 6.0 <EX1100-3BE> [JIS94]» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
![Схема Ковш 6.0 <EX1100-3BE> [JIS94] HITACHI EX1100-3](/catalog-drawings/cc/cc0e1cc9-1d28-4f13-ba1d-607751a20d94.png)
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 9099312 | Ковш в сборе | 1 | |
| 00 | 5003153 | Ковш | 1 |
| 00A | 4255717 | Адаптер зуба | 6 |
| 02 | 4259258 | Втулка | 2 |
| 03 | 4258965 | Втулка | 2 |
| 06 | 4268986 | Схроуд боковой | 2 |
| 11 | 4255718 | Коронка зуба | 6 |
| 12 | 4246109 | Палец | 6 |
| 13 | 4246110 | Замок | 6 |
| 16 | 4209534 | Информационная табличка | 1 |
| 17 | M492564 | Приводной винт | 4 |
| 19 | 4275192 | Болт | 8 |
| 20 | 4167193 | Гайка | 8 |
| 21 | 4083438 | Шайба | 8 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
