Обратные трубопроводы (4) <погрузчик> — HITACHI EX1100-3

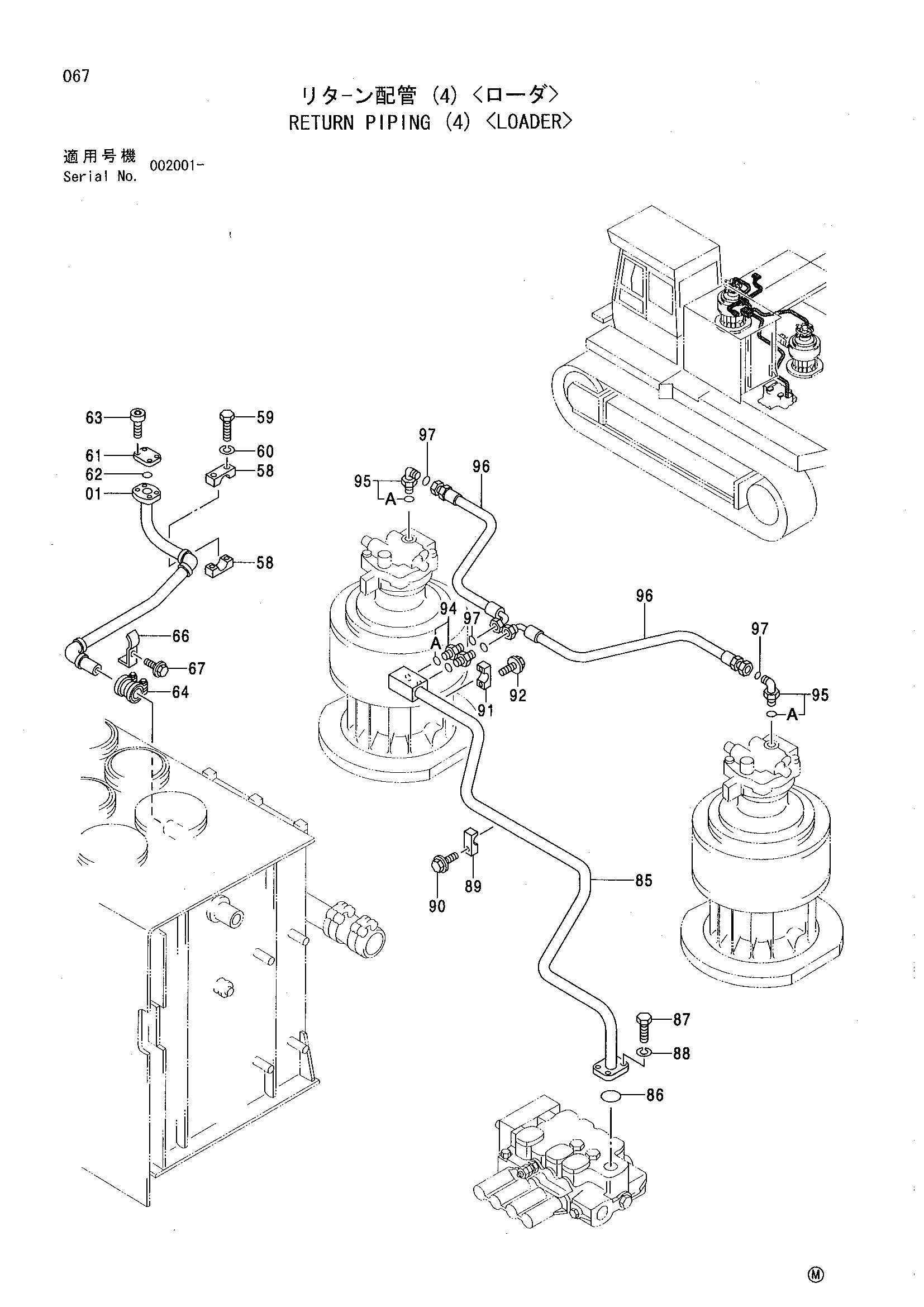

Заводская схема «Обратные трубопроводы (4) <погрузчик>» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8056096 | Трубка | 1 |
| 58 | 4311153 | Хомут трубки | 2 |
| 59 | J901290 | Болт | 2 |
| 60 | A590912 | Пружинная шайба | 2 |
| 61 | 4118188 | Крышка | 1 |
| 62 | 4508805 | Уплотнительное кольцо | 1 |
| 63 | M341445 | Болт с внутренним шестигранником | 4 |
| 64 | 4069801 | Муфта | 1 |
| 66 | 4053698 | Хомут трубки | 1 |
| 67 | J011260 | Болт с шайбой | 1 |
| 85 | 8059716 | Трубка | 1 |
| 86 | A810075 | Уплотнительное кольцо | 1 |
| 87 | J901450 | Болт | 4 |
| 88 | A590914 | Пружинная шайба | 4 |
| 89 | 4053698 | Хомут трубки | 1 |
| 90 | J011265 | Болт с шайбой | 1 |
| 91 | 4118860 замена: 4334364 | Хомут трубки | 1 |
| 91 | 4334364 | Хомут трубки | 1 |
| 92 | J011275 | Болт с шайбой | 2 |
| 94 | 4189535 | Адаптер | 2 |
| 94A | 4506429 | Уплотнительное кольцо | 1 |
| 95 | 4198799 | Угловой штуцер | 2 |
| 95A | 4506429 | Уплотнительное кольцо | 1 |
| 96 | 4227090 | Шланг | 2 |
| 97 | 4187328 | Уплотнительное кольцо | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
