Пилотные гидролинии (миксинг) — HITACHI EX1100-3

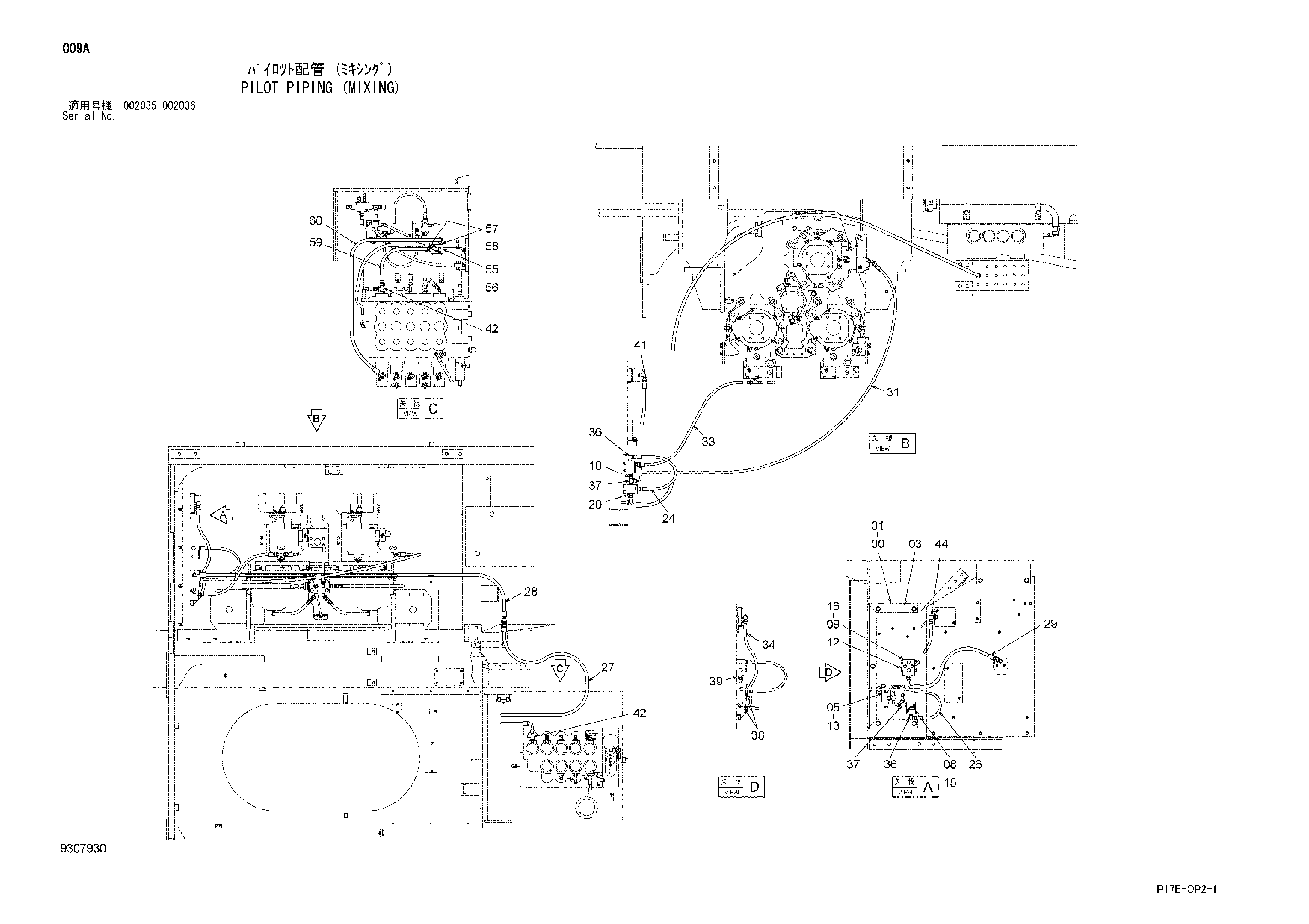

Заводская схема «Пилотные гидролинии (миксинг)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8068514 | Панель | 1 |
| 01 | J271235 | Болт с шайбой | 5 |
| 01A | J901235 | Болт | 1 |
| 01B | J222012 | Шайба | 1 |
| 03 | 8063798 | Кронштейн | 1 |
| 05 | 4705896 | Клапан редукинг | 1 |
| 08 | 4195759 | Челночный клапан | 1 |
| 09 | 2024853 | Коллектор | 1 |
| 10 | 4177307 | Унион | 1 |
| 12 | 4093624 | Пробка | 5 |
| 12A | 957366 | Уплотнительное кольцо | 1 |
| 13 | J271070 | Болт с шайбой | 2 |
| 13A | J901070 | Болт | 1 |
| 13B | J222010 | Шайба | 1 |
| 15 | M341050 | Болт с внутренним шестигранником | 2 |
| 16 | J260860 | Болт с шайбой | 2 |
| 16A | J900860 | Болт | 1 |
| 16B | A590108 | Плоская шайба | 1 |
| 20 | 4200467 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 24 | 4383173 | Шланг | 1 |
| 26 | 4383180 | Шланг | 1 |
| 27 | 4275110 | Шланг | 1 |
| 28 | 4383183 | Шланг | 1 |
| 29 | 4383184 | Шланг | 1 |
| 31 | 4383181 | Шланг | 1 |
| 33 | 4383176 | Шланг | 1 |
| 34 | 4383182 | Шланг | 1 |
| 36 | 4154670 | Угловой штуцер | 2 |
| 36A | 957366 | Уплотнительное кольцо | 1 |
| 37 | 4203171 | Тройник | 2 |
| 37A | 957366 | Уплотнительное кольцо | 1 |
| 38 | 4200465 | Адаптер | 2 |
| 38A | 957366 | Уплотнительное кольцо | 1 |
| 39 | 4200466 | Адаптер | 1 |
| 39A | 4509180 | Уплотнительное кольцо | 1 |
| 41 | 4156434 | Угловой штуцер | 1 |
| 41A | 957366 | Уплотнительное кольцо | 1 |
| 42 | 4205363 | Тройник | 2 |
| 42A | 4509180 | Уплотнительное кольцо | 1 |
| 44 | 4200470 | Угловой штуцер | 1 |
| 44A | 4509180 | Уплотнительное кольцо | 1 |
| 55 | 4195759 | Челночный клапан | 1 |
| 56 | M341050 | Болт с внутренним шестигранником | 2 |
| 57 | 4156434 | Угловой штуцер | 2 |
| 57A | 957366 | Уплотнительное кольцо | 1 |
| 58 | 4200467 | Адаптер | 1 |
| 58A | 957366 | Уплотнительное кольцо | 1 |
| 59 | 4660325 | Шланг | 1 |
| 60 | 4655567 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
