Трубопроводы системы смазки (погрузчик) 5 — HITACHI EX1100-3

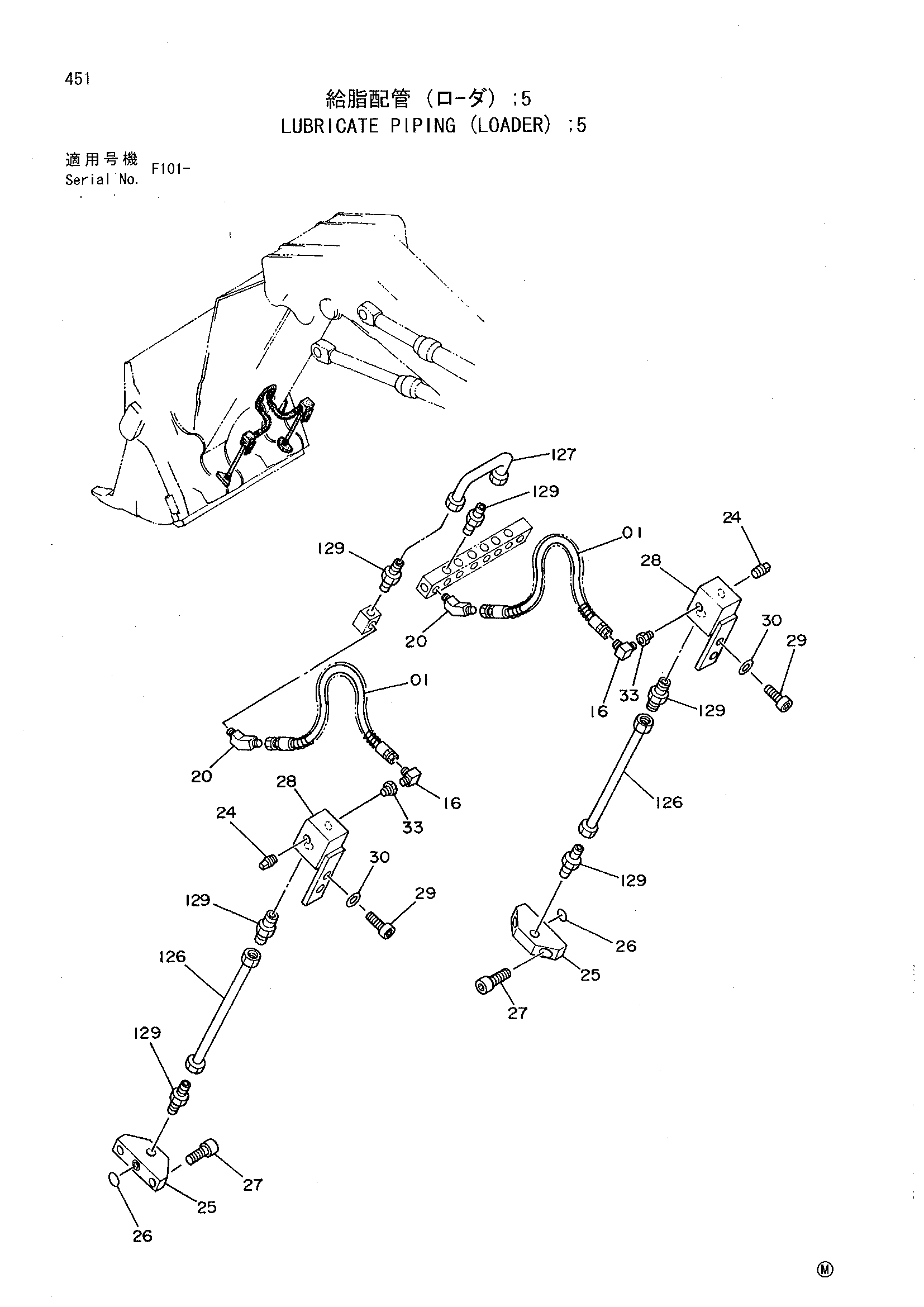

Заводская схема «Трубопроводы системы смазки (погрузчик) 5» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4291381 | Шланг | 2 |
| 16 | 94-1401 | Угловой штуцер | 2 |
| 20 | 94-1501 | Угловой штуцер | 2 |
| 24 | 94-2011 | Пробка | 2 |
| 25 | 3056104 | Блок | 2 |
| 26 | A811030 | Уплотнительное кольцо | 2 |
| 27 | M352040 | Болт с внутренним шестигранником | 4 |
| 28 | 9737540 | Блок | 2 |
| 29 | J011025 | Болт с шайбой | 4 |
| 30 | A590110 | Плоская шайба | 4 |
| 33 | 4133999 | Соединение | 2 |
| 126 | 4281068 | Трубка | 2 |
| 127 | 4281069 | Трубка | 1 |
| 129 | 4130169 | Штуцер трубки | 6 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
