Гидромотор (поворот) — HITACHI EX1100-3

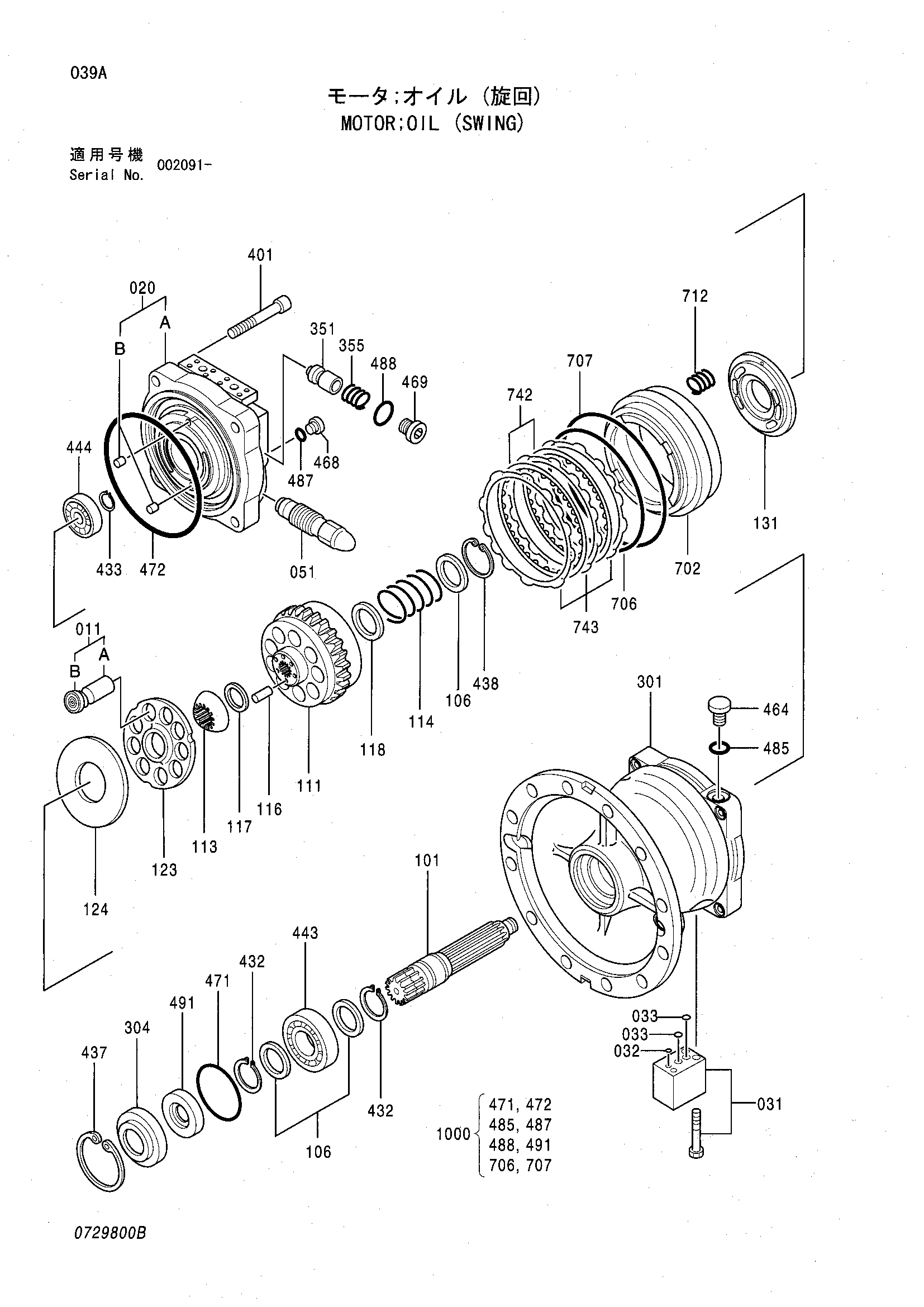

Заводская схема «Гидромотор (поворот)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 4405479 | Гидромотор | 1 | |
| 011 | 4276982 | Поршень | 9 |
| 020 | 4392962 | Корпус | 1 |
| 031 | 0365303 | Клапан дополнительный | 1 |
| 032 | 4506406 | Уплотнительное кольцо | 1 |
| 033 | 4506412 | Уплотнительное кольцо | 2 |
| 051 | 4276984 | Предохранительный клапан | 2 |
| 101 | 0706301 | Вал | 1 |
| 106 | 0365405 | Проставка | 3 |
| 111 | 0729801 | Гидроцилиндр | 1 |
| 113 | 0365407 | Втулка | 1 |
| 114 | 0365408 | Пружина | 1 |
| 116 | 0365409 | Шток пусх | 12 |
| 117 | 0365410 | Проставка | 1 |
| 118 | 0365411 | Проставка | 1 |
| 123 | 0365412 | Пластина | 1 |
| 124 | 0365413 | Пластина | 1 |
| 131 | 0496105 | Пластина клапан | 1 |
| 301 | 0706302 | Корпус | 1 |
| 304 | 0365416 | Крышка | 1 |
| 351 | 0236006 | Тарельчатый клапан | 2 |
| 355 | 0236009 | Пружина | 2 |
| 401 | 0365417 | Болт с внутренним шестигранником | 4 |
| 432 | 991345 | Стопорное кольцо | 2 |
| 433 | 942517 | Стопорное кольцо | 1 |
| 437 | 973069 | Стопорное кольцо | 1 |
| 438 | 931346 | Стопорное кольцо | 1 |
| 443 | 0353316 | Роликовый подшипник | 1 |
| 444 | 0365324 | Подшипник | 1 |
| 464 | 0236014 | Пробка | 1 |
| 468 | 0236014 | Пробка | 2 |
| 469 | 0236015 | Пробка | 2 |
| 471 | A811110 | Уплотнительное кольцо | 1 |
| 472 | 0496103 | Уплотнительное кольцо | 1 |
| 485 | 957366 | Уплотнительное кольцо | 1 |
| 487 | 957366 | Уплотнительное кольцо | 2 |
| 488 | 4506428 | Уплотнительное кольцо | 2 |
| 491 | 0251914 | Масляное уплотнение | 1 |
| 702 | 0365425 | Поршень тормоз | 1 |
| 706 | 0365326 | Уплотнительное кольцо | 1 |
| 707 | 0365427 | Уплотнительное кольцо | 1 |
| 712 | 0365331 | Пружина тормоз | 24 |
| 742 | 0365428 | Пластина | 2 |
| 743 | 0365429 | Пластина | 3 |
| 1000 | 4620641 | Комплект уплотнений | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
