Напорные трубопроводы — HITACHI EX1100-3

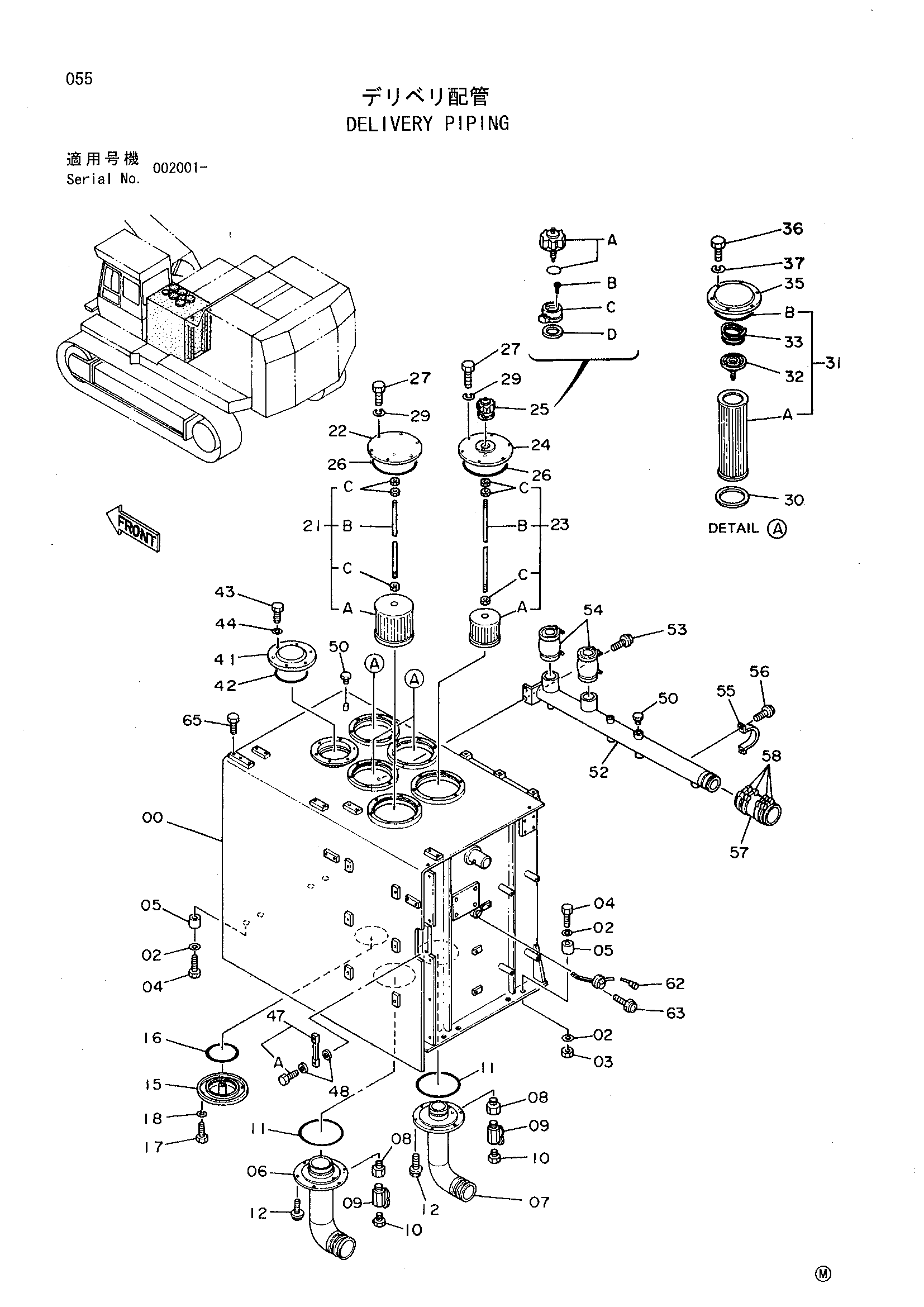

Заводская схема «Напорные трубопроводы» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 3046888 | Блок | 2 |
| 02 | 966993 | Уплотнительное кольцо | 5 |
| 04 | 4093624 | Пробка | 3 |
| 04A | 957366 | Уплотнительное кольцо | 1 |
| 05 | 3059375 | Блок | 1 |
| 06 | M341211 | Болт с внутренним шестигранником | 4 |
| 09 | 4242483 | Шланг | 1 |
| 10 | 8068117 | Трубка | 1 |
| 13 | 4221236 | Шланг | 1 |
| 15 | 8061648 | Трубка | 1 |
| 16 | 4275298 | Шланг | 1 |
| 19 | 4242486 | Шланг | 1 |
| 22 | 4508805 | Уплотнительное кольцо | 13 |
| 23 | 4089703 | Разъёмный фланец | 16 |
| 24 | M341445 | Болт с внутренним шестигранником | 36 |
| 25 | 4075853 | Разъёмный фланец | 2 |
| 28 | 4311153 | Хомут трубки | 16 |
| 29 | J901290 | Болт | 24 |
| 30 | A590912 | Пружинная шайба | 24 |
| 32 | 8046030 | Кронштейн | 1 |
| 33 | 8046031 | Кронштейн | 1 |
| 34 | J901640 | Болт | 4 |
| 35 | A590916 | Пружинная шайба | 4 |
| 37 | 962453 | Разъёмный фланец | 10 |
| 38 | M341030 | Болт с внутренним шестигранником | 20 |
| 40 | 4247928 | Шланг | 2 |
| 41 | 4289877 | Шланг | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
