Подогрев щиток — HITACHI EX1100-3

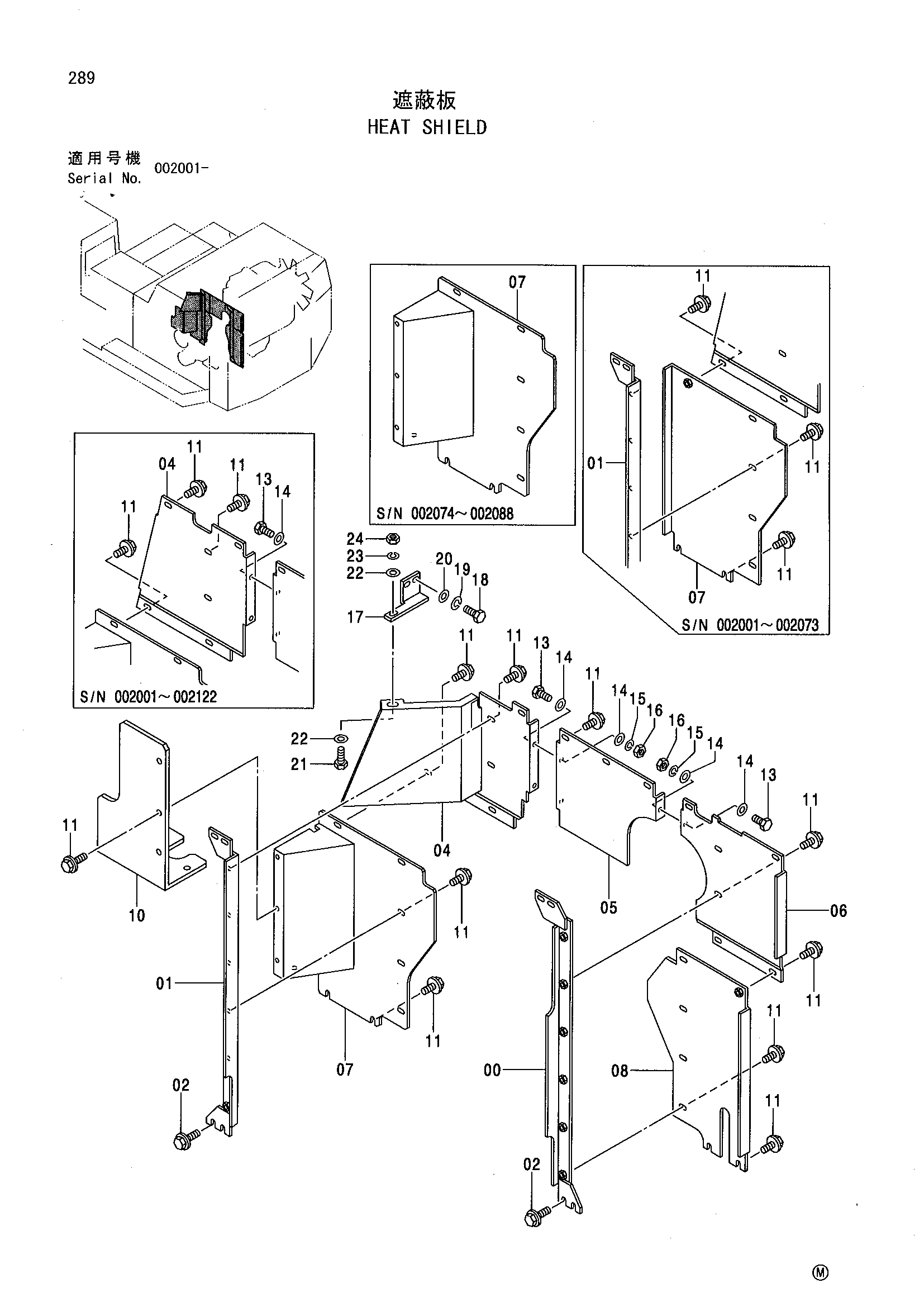

Заводская схема «Подогрев щиток» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 8062082 | Опора | 1 |
| 01 | 8064584 | Опора | 1 |
| 02 | J031235 | Болт с шайбой | 8 |
| 04 | 3074579 | Крышка | 1 |
| 04 | 7037597 | Крышка | 1 |
| 05 | 3074420 | Крышка | 1 |
| 06 | 3074577 | Крышка | 1 |
| 07 | 8065057 замена: 7034682 | Крышка | 1 |
| 07 | 8065057 замена: 4402073 | Крышка | 1 |
| 07 | 8065057 замена: J031030 | Крышка | 1 |
| 07 | 8065057 замена: 9750806 | Крышка | 1 |
| 07 | 7034682 | Крышка | 1 |
| 07 | 7036677 | Крышка | 1 |
| 08 | 8063520 | Крышка | 1 |
| 10 | 4402073 | Крышка | 1 |
| 11 | J031030 | Болт с шайбой | 25 |
| 11 | J031030 | Болт с шайбой | 29 |
| 11 | J031030 | Болт с шайбой | 28 |
| 13 | J901022 | Болт | 3 |
| 14 | J217083 | Шайба | 6 |
| 15 | A590910 | Пружинная шайба | 3 |
| 16 | J950010 | Гайка | 3 |
| 17 | 4431814 | Кронштейн | 1 |
| 18 | J901245 | Болт | 2 |
| 19 | A590912 | Пружинная шайба | 2 |
| 20 | J222012 | Шайба | 2 |
| 21 | J901030 | Болт | 1 |
| 22 | J217083 | Шайба | 2 |
| 23 | A590910 | Пружинная шайба | 1 |
| 24 | J950010 | Гайка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
