Опора радиатора — HITACHI EX1100-3

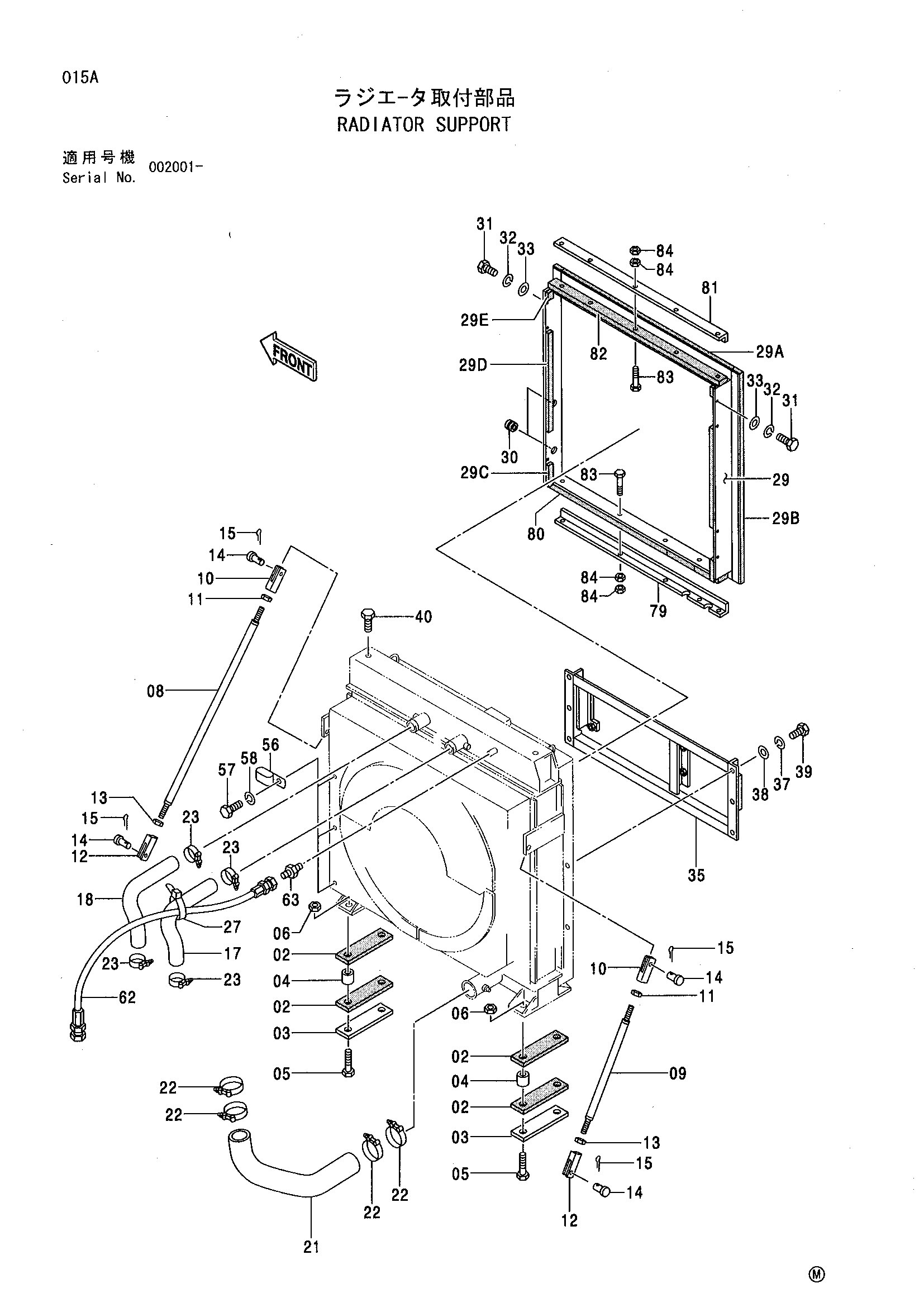

Заводская схема «Опора радиатора» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 02 | 4085829 | Пластина резиновый | 4 |
| 03 | 4085831 | Фиксатор | 2 |
| 04 | 4244270 | Проставка | 4 |
| 05 | J912706 | Болт | 4 |
| 06 | M660027 | U-образная гайка | 4 |
| 08 | 8045236 | Стойка | 1 |
| 09 | 8045237 | Стойка | 1 |
| 10 | 3035095 | Концевой вилка | 2 |
| 11 | J951024 | Гайка | 2 |
| 12 | 3035096 | Концевой вилка | 2 |
| 13 | J956024 | Гайка L | 2 |
| 14 | 4085833 | Палец | 4 |
| 15 | A765036 | Шплинт | 4 |
| 17 | 3074373 | Резиновый шланг | 1 |
| 18 | 3074374 | Резиновый шланг | 1 |
| 21 | 3075859 | Резиновый шланг | 1 |
| 22 | 4282486 | Хомут шланга | 4 |
| 23 | 4263764 | Хомут шланга | 4 |
| 27 | 4051379 | Хомут | 1 |
| 29 | 6014403 | Крышка | 1 |
| 29A | 4446183 | Резиновая прокладка | 2 |
| 29B | 4446184 | Резиновая прокладка | 2 |
| 29C | 4446185 | Резиновая прокладка | 2 |
| 29D | 4446186 | Резиновая прокладка | 2 |
| 29E | 4446187 | Резиновая прокладка | 2 |
| 30 | 94-2810 | Резиновая втулка | 2 |
| 31 | J901020 | Болт | 8 |
| 32 | A590910 | Пружинная шайба | 8 |
| 33 | A590110 | Плоская шайба | 8 |
| 35 | 7029896 | Кронштейн | 1 |
| 37 | A590912 | Пружинная шайба | 6 |
| 38 | A590112 | Плоская шайба | 6 |
| 39 | J901222 | Болт | 6 |
| 40 | J912430 | Болт | 2 |
| 56 | 4192018 | Зажим | 3 |
| 57 | J901016 | Болт | 3 |
| 58 | A590910 | Пружинная шайба | 3 |
| 62 | 4366154 | Шланг | 1 |
| 63 | 4367023 | Адаптер | 1 |
| 79 | 3084509 | Крышка | 1 |
| 80 | 3084511 | Резиновая прокладка | 1 |
| 81 | 3084510 | Крышка | 1 |
| 82 | 3084512 | Резиновая прокладка | 1 |
| 83 | J900860 | Болт | 10 |
| 84 | J950008 | Гайка | 20 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
