Каталог запчастей HITACHI
Бортовой редуктор — HITACHI EX1100-3

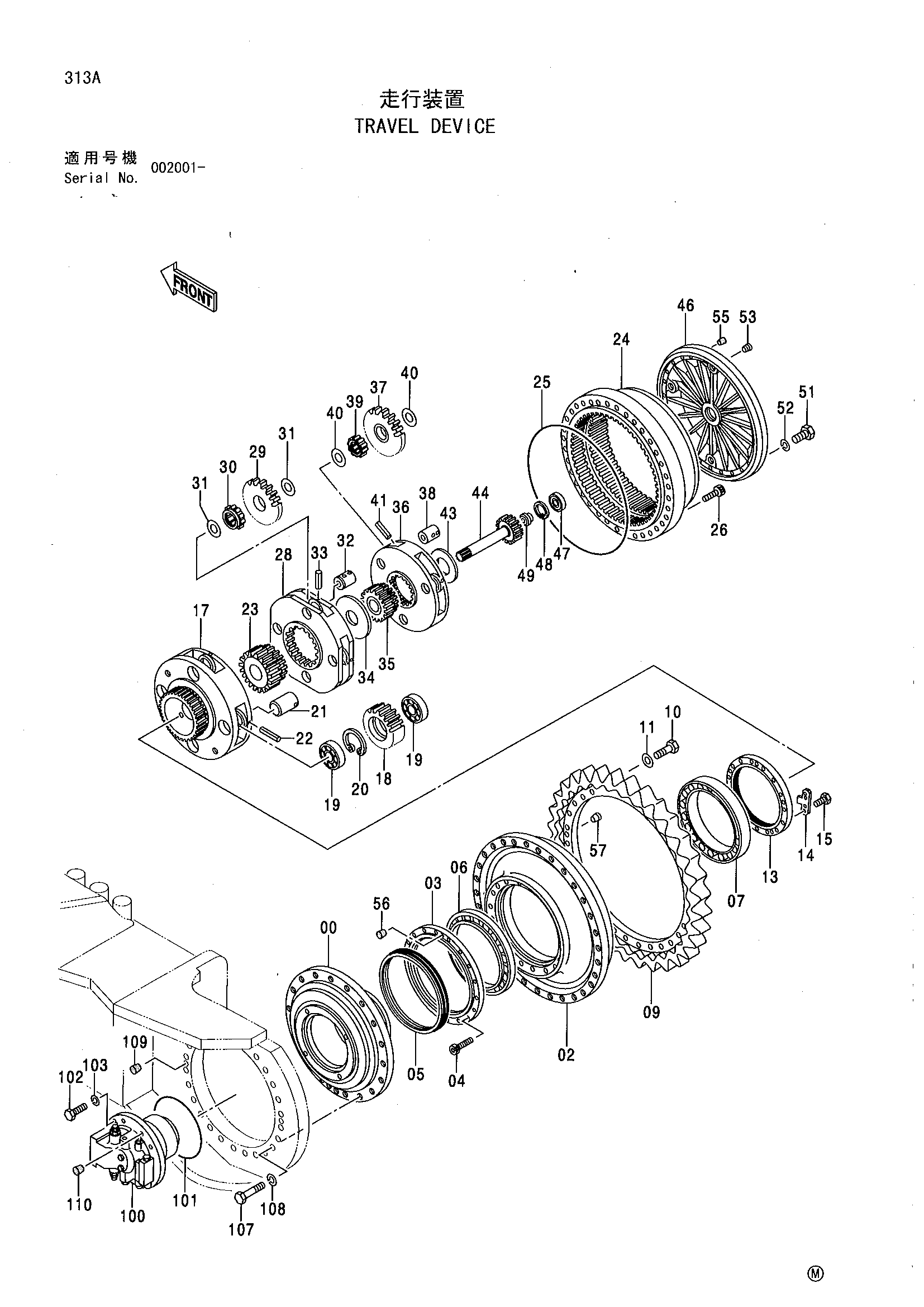

Заводская схема «Бортовой редуктор» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00-5 | 9124723 замена: 9138330 | Трансмиссия | 1 |
| 00-5 | 9138330 | Трансмиссия | 1 |
| 00 | 1013435 | Шпиндель | 1 |
| 02 | 1018605 | Барабан | 1 |
| 03 | 2027546 | Опора | 1 |
| 04 | M341230 | Болт с внутренним шестигранником | 18 |
| 05 | 4082698 | Комплект уплотнений | 1 |
| 06 | 4224213 | Роликовый подшипник | 1 |
| 07 | 4236786 | Роликовый подшипник | 1 |
| 09 | 1013481 | Звёздочка | 1 |
| 10 | J932775 | Болт | 30 |
| 11 | 4085857 | Шайба | 30 |
| 13 | 3045511 | Гайка | 1 |
| 14 | 3045510 | Стопорная пластина | 1 |
| 15 | J901430 | Болт | 2 |
| 17 | 1013438 | Водило | 1 |
| 18 | 3045507 | Планетарная шестерня | 4 |
| 19 | 4235299 | Подшипник. спх.рол. | 4 |
| 20 | 4116292 | Стопорное кольцо | 4 |
| 21 | 4346836 | Палец | 4 |
| 22 | 4235272 | Пружинный штифт | 4 |
| 23 | 3045506 | Солнечная шестерня | 1 |
| 24 | 1013440 | Коронная шестерня | 1 |
| 25 | 4236701 | Уплотнительное кольцо | 1 |
| 26 | M342200 | Болт с внутренним шестигранником | 36 |
| 28 | 1013436 | Водило | 1 |
| 29 | 3045505 | Планетарная шестерня | 4 |
| 30 | 4236700 | Игольчатый подшипник | 4 |
| 31 | 4199578 | Упорная пластина | 8 |
| 32 | 3045508 | Палец | 4 |
| 33 | 4235273 | Пружинный штифт | 4 |
| 34 | 4238935 | Проставка | 1 |
| 35 | 3045503 | Солнечная шестерня | 1 |
| 36 | 1013437 | Водило | 1 |
| 37 | 3045504 | Планетарная шестерня | 3 |
| 38 | 3045509 | Палец | 3 |
| 39 | 4236787 | Игольчатый подшипник | 3 |
| 40 | 4239572 | Упорная пластина | 6 |
| 41 | 4236795 | Пружинный штифт | 3 |
| 43 | 4238934 | Проставка | 1 |
| 44 | 2027545 | Вал проп. | 1 |
| 46 | 1016049 | Крышка | 1 |
| 47 | 4160767 | Шариковый подшипник | 1 |
| 48 | 988850 | Стопорное кольцо | 1 |
| 49 | 4258951 | Сиденье | 1 |
| 51 | J901435 | Болт | 26 |
| 52 | A590914 | Пружинная шайба | 26 |
| 53 | 94-2015 | Пробка | 3 |
| 55 | 439641 | Пробка | 2 |
| 56 | 429597 | Пробка | 2 |
| 57 | 425175 | Пробка | 2 |
| 100 | 4360542 замена: 4394918 | Гидромотор | 1 |
| 100 | 4394918 | Гидромотор | 1 |
| 101 | 4271596 | Уплотнительное кольцо | 1 |
| 102 | J911860 | Болт | 4 |
| 103 | A590918 | Пружинная шайба | 4 |
| 107 | J932707 | Болт | 26 |
| 108 | 4085857 | Шайба | 26 |
| 109 | 425175 | Пробка | 2 |
| 110 | 429597 | Пробка | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
