Гидролинии рабочего оборудования (удлинённый рукоять) — HITACHI EX1100-3

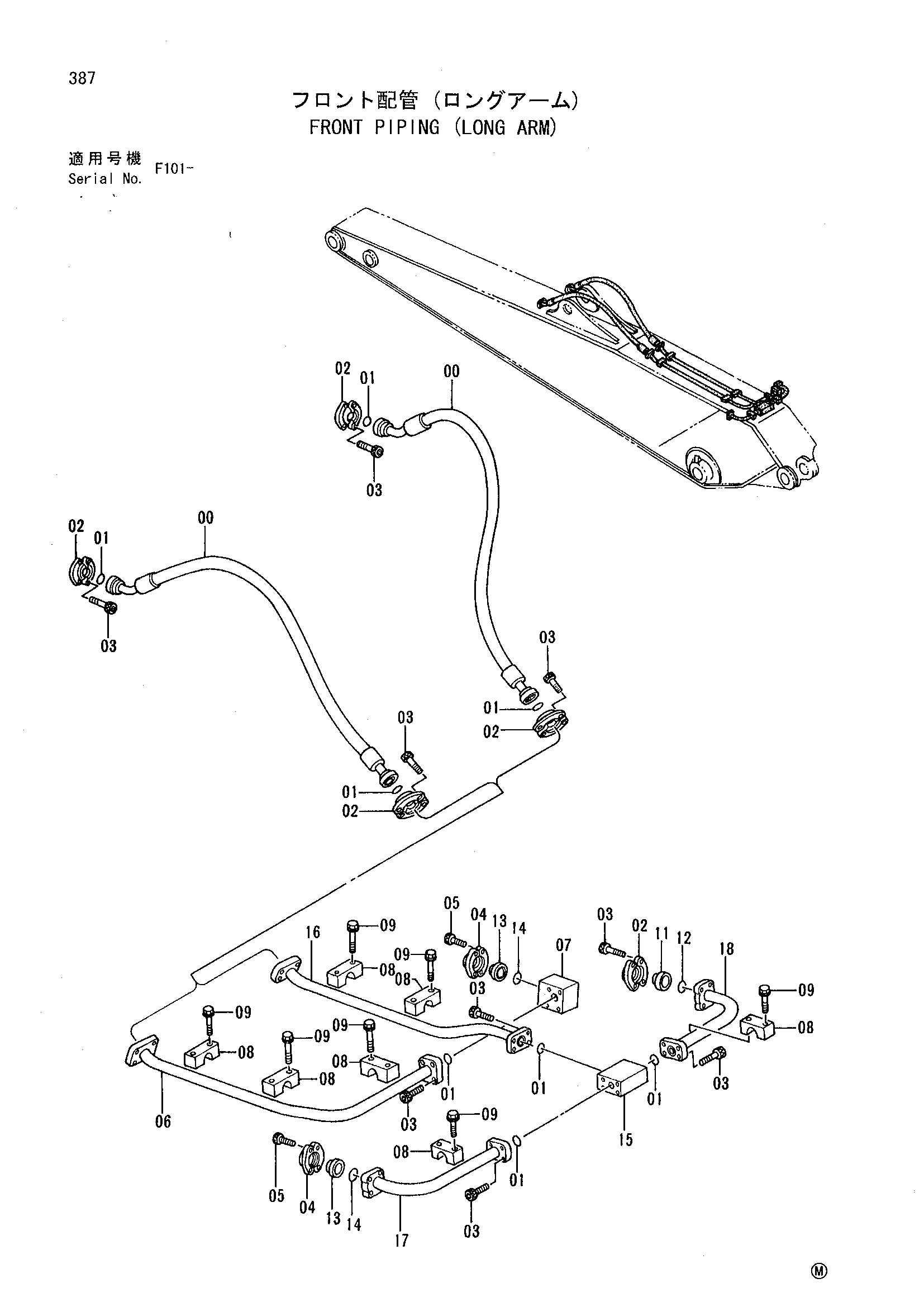

Заводская схема «Гидролинии рабочего оборудования (удлинённый рукоять)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 4297874 | Шланг | 2 |
| 01 | 4508805 | Уплотнительное кольцо | 8 |
| 02 | 4089703 | Разъёмный фланец | 10 |
| 03 | M341445 | Болт с внутренним шестигранником | 36 |
| 04 | 4075854 | Разъёмный фланец | 4 |
| 05 | M341650 | Болт с внутренним шестигранником | 8 |
| 06 | 8053907 | Трубка | 1 |
| 07 | 3061033 | Блок | 1 |
| 08 | 4268428 | Хомут трубки | 7 |
| 09 | J011275 | Болт с шайбой | 14 |
| 11 | 4100931 | Крышка | 1 |
| 12 | 4508805 | Уплотнительное кольцо | 1 |
| 13 | 4100933 | Крышка | 2 |
| 14 | 4510169 | Уплотнительное кольцо | 2 |
| 15 | 3061257 | Блок | 1 |
| 16 | 8053908 | Трубка | 1 |
| 17 | 8054197 | Трубка | 1 |
| 18 | 8054178 | Трубка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
