Пилотные гидролинии (регулировочный) 3 — HITACHI EX1100-3

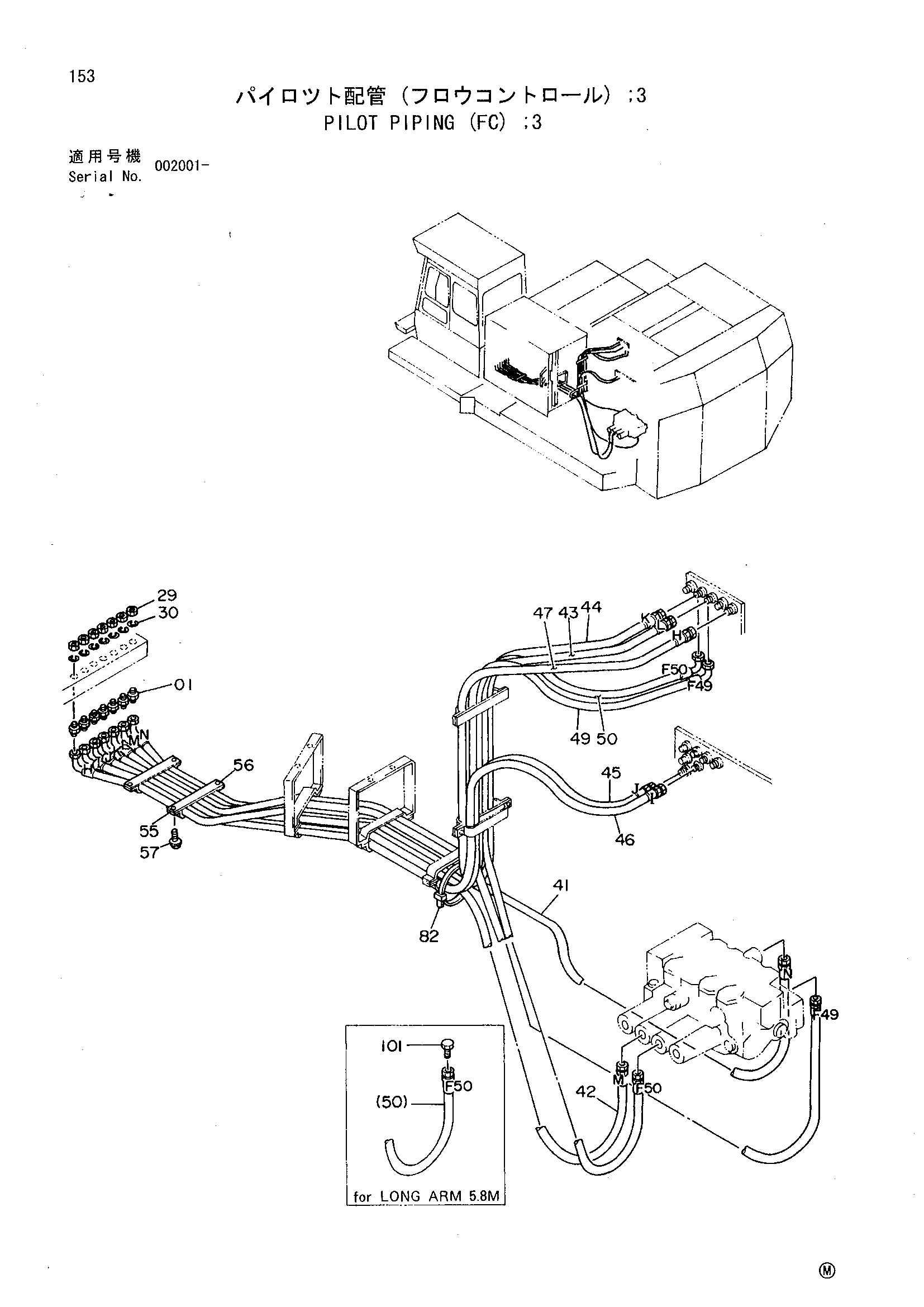

Заводская схема «Пилотные гидролинии (регулировочный) 3» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 4202532 | Адаптер | 7 |
| 29 | 4202531 | Гайка | 7 |
| 30 | A590916 | Пружинная шайба | 7 |
| 41 | 4364584 | Шланг | 1 |
| 42 | 4364585 | Шланг | 1 |
| 43 | 4364586 | Шланг | 1 |
| 44 | 4364587 | Шланг | 1 |
| 45 | 4364588 | Шланг | 1 |
| 46 | 4364589 | Шланг | 1 |
| 47 | 4364590 | Шланг | 1 |
| 49 | 4364591 | Шланг | 1 |
| 50 | 4364592 | Шланг | 1 |
| 55 | 9727639 | Хомут шланга | 2 |
| 56 | 9727637 | Пластина | 2 |
| 57 | J021035 | Болт с шайбой | 4 |
| 82 | 4121859 | Лента зажим | 1 |
| 101 | 4222076 | Пробка | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
