Гидролинии хода крышка — HITACHI EX1100-3

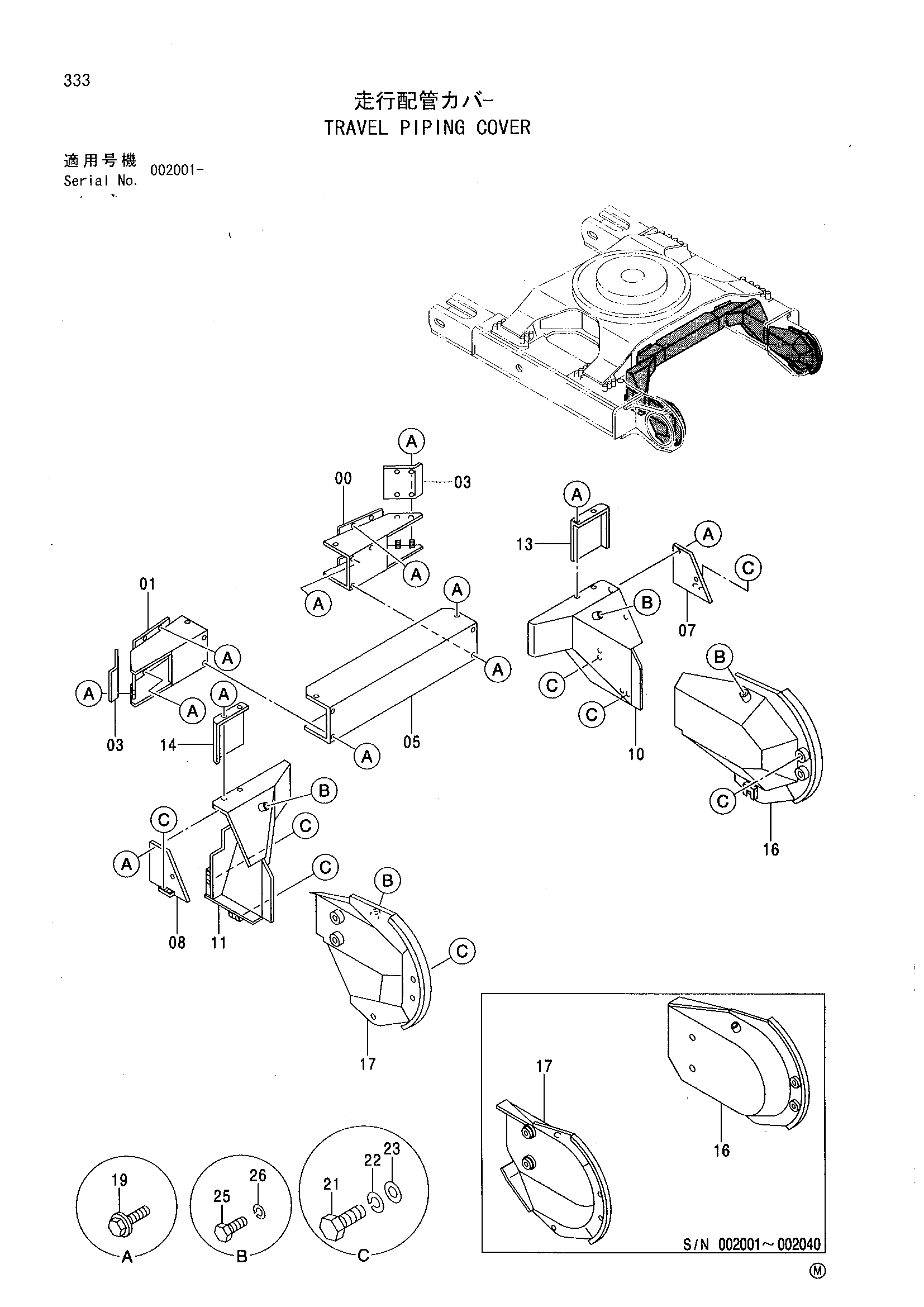

Заводская схема «Гидролинии хода крышка» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7021096 | Крышка | 1 |
| 01 | 7021097 | Крышка | 1 |
| 03 | 4217756 | Крышка | 2 |
| 05 | 3046794 | Крышка | 1 |
| 07 | 8045184 | Крышка | 1 |
| 08 | 8045185 | Крышка | 1 |
| 10 | 6010254 | Крышка | 1 |
| 11 | 6010253 | Крышка | 1 |
| 13 | 9732752 | Крышка | 1 |
| 14 | 9732751 | Крышка | 1 |
| 16 | 6010093 замена: 6016958 | Крышка | 1 |
| 16 | 6016958 | Крышка | 1 |
| 17 | 6010094 замена: 6016808 | Крышка | 1 |
| 17 | 6016808 | Крышка | 1 |
| 19 | J031230 | Болт с шайбой | 30 |
| 21 | J901635 | Болт | 22 |
| 22 | A590916 | Пружинная шайба | 22 |
| 23 | A590116 | Плоская шайба | 22 |
| 25 | J901230 | Болт | 4 |
| 26 | A590912 | Пружинная шайба | 4 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
