Пилотные гидролинии (насос) 4 — HITACHI EX1100-3

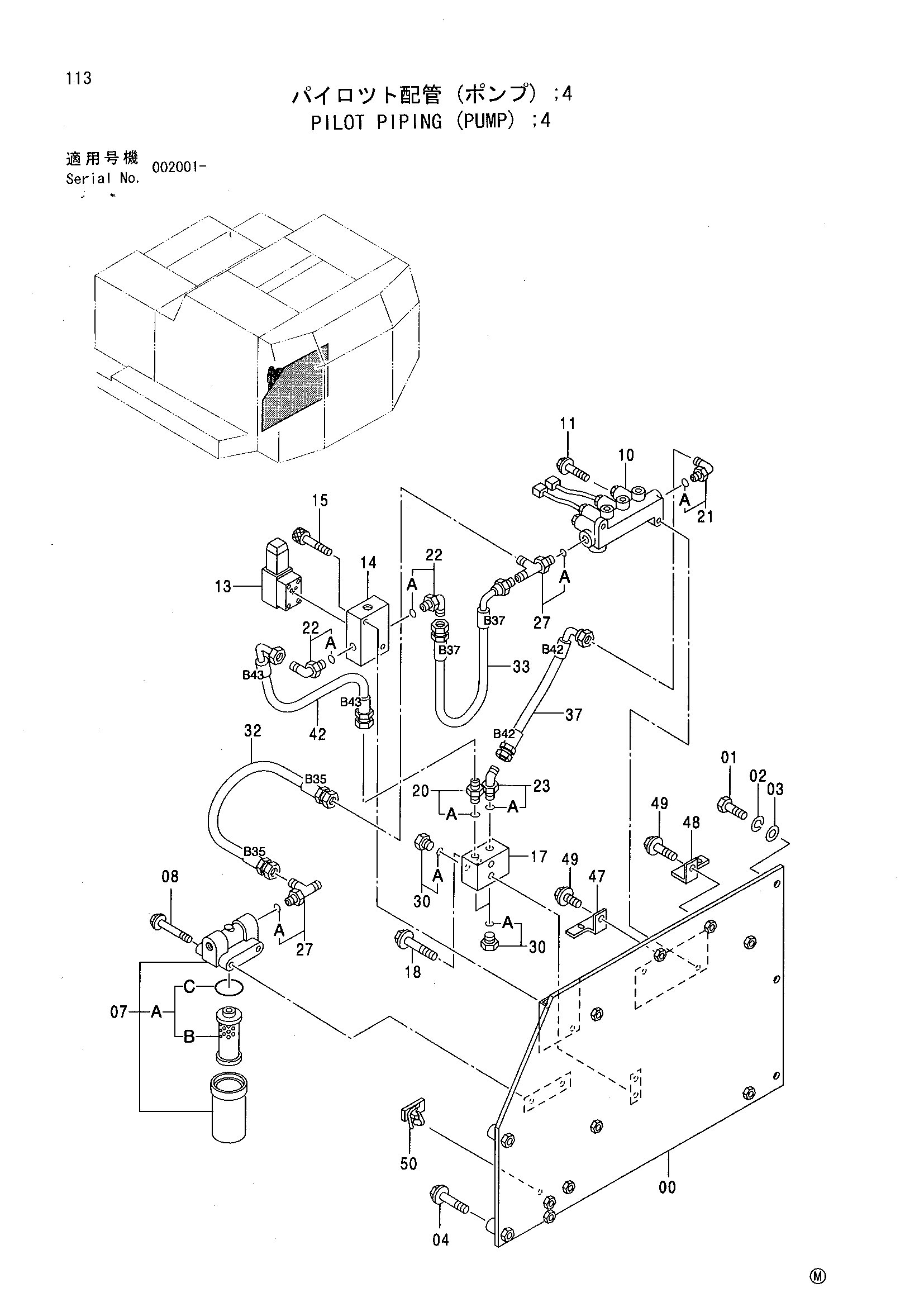

Заводская схема «Пилотные гидролинии (насос) 4» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 00 | 7031431 | Панель | 1 |
| 01 | J901230 | Болт | 3 |
| 02 | A590912 | Пружинная шайба | 3 |
| 03 | A590112 | Плоская шайба | 3 |
| 04 | J021265 | Болт с шайбой | 2 |
| 07 | 4191300 | Масляный фильтр | 1 |
| 07A | 4207841 | Элемент масляный | 1 |
| 07B | 4191301 | Фильтрующий элемент | 1 |
| 07C | A811065 | Уплотнительное кольцо | 1 |
| 08 | J011095 | Болт с шайбой | 2 |
| 10 | 4364071 | Электромагнитный клапан | 1 |
| 11 | J011030 | Болт с шайбой | 2 |
| 13 | 4184231 | Электромагнитный клапан | 1 |
| 14 | 2034531 | Блок | 1 |
| 15 | M341036 | Болт с внутренним шестигранником | 2 |
| 17 | 2024853 | Коллектор | 1 |
| 18 | J010860 | Болт с шайбой | 2 |
| 20 | 4200465 | Адаптер | 1 |
| 20A | 957366 | Уплотнительное кольцо | 1 |
| 21 | 4154670 | Угловой штуцер | 1 |
| 21A | 957366 | Уплотнительное кольцо | 1 |
| 22 | 4200470 | Угловой штуцер | 2 |
| 22A | 4509180 | Уплотнительное кольцо | 1 |
| 23 | 4154671 | Угловой штуцер | 1 |
| 23A | 4509180 | Уплотнительное кольцо | 1 |
| 27 | 4245108 | Тройник | 2 |
| 27A | 4506418 | Уплотнительное кольцо | 1 |
| 30 | 4093624 | Пробка | 3 |
| 30A | 957366 | Уплотнительное кольцо | 1 |
| 32 | 4274952 | Шланг | 1 |
| 33 | 4274954 | Шланг | 1 |
| 37 | 4274959 | Шланг | 1 |
| 42 | 4315203 | Шланг | 1 |
| 47 | 4257159 | Кронштейн | 1 |
| 48 | 4336875 | Кронштейн | 1 |
| 49 | J011020 | Болт с шайбой | 2 |
| 50 | 4372633 | Зажим | 1 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
