Крышка двигателя (5) — HITACHI EX1100-3

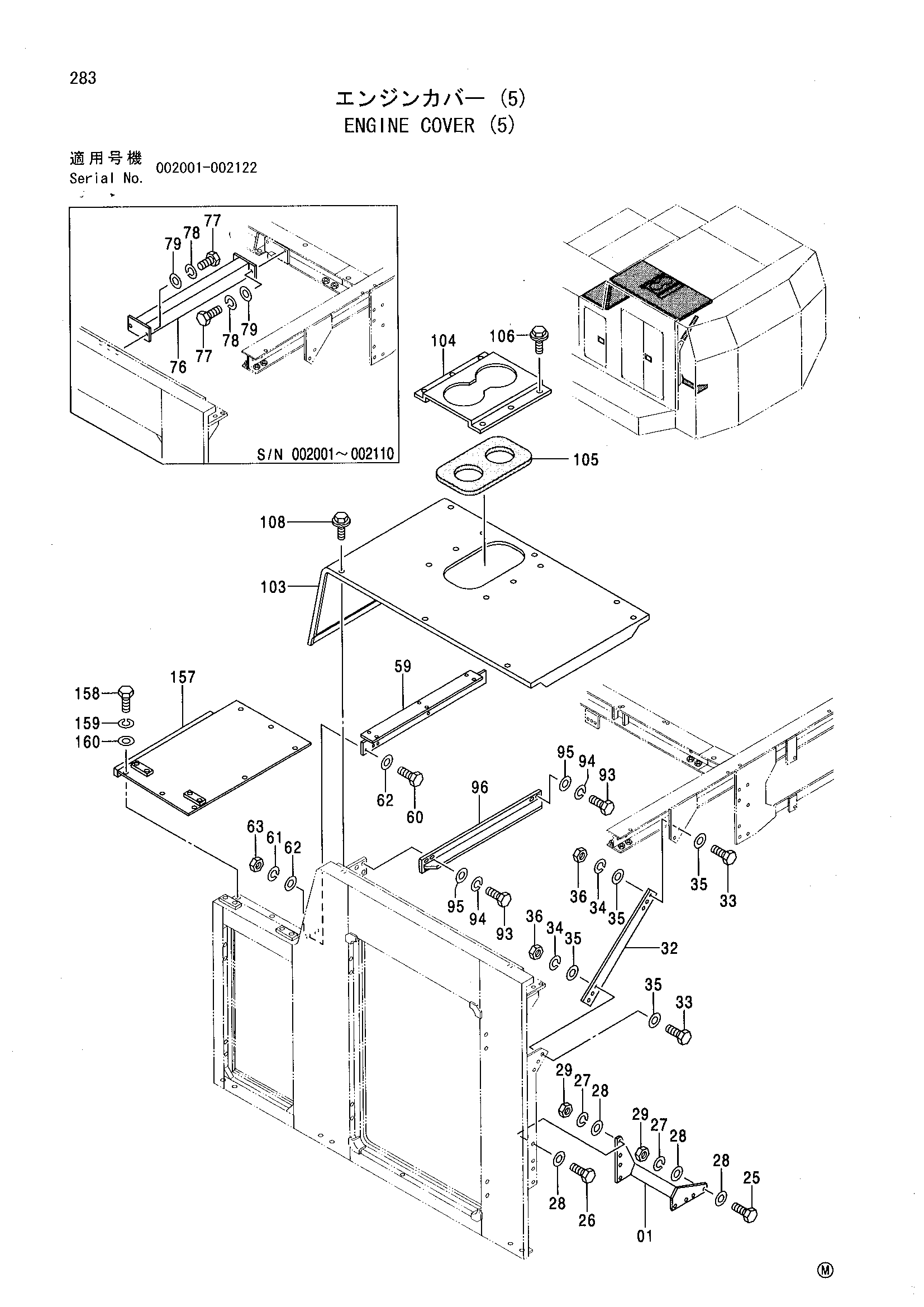

Заводская схема «Крышка двигателя (5)» для HITACHI EX1100-3. Каталожные номера деталей, позиции, применяемость и запрос цены.
Детали на схеме
| Поз. | Каталожный номер | Наименование | Кол. |
|---|---|---|---|
| 01 | 8063602 | Стойка | 1 |
| 25 | J901255 | Болт | 4 |
| 26 | J901245 | Болт | 4 |
| 27 | A590912 | Пружинная шайба | 8 |
| 28 | J222012 | Шайба | 16 |
| 29 | J950012 | Гайка | 8 |
| 32 | 4355948 | Стойка | 1 |
| 33 | J901240 | Болт | 6 |
| 34 | A590912 | Пружинная шайба | 6 |
| 35 | J222012 | Шайба | 12 |
| 36 | J950014 | Гайка | 6 |
| 59 | 8063598 замена: 8077377 | Балка | 1 |
| 60 | J901235 | Болт | 4 |
| 61 | A590912 | Пружинная шайба | 4 |
| 62 | J222012 | Шайба | 8 |
| 63 | J950012 | Гайка | 4 |
| 76 | 8063595 | Балка | 1 |
| 77 | J901240 | Болт | 6 |
| 78 | A590912 | Пружинная шайба | 6 |
| 79 | J222012 | Шайба | 6 |
| 93 | J901240 | Болт | 8 |
| 94 | A590912 | Пружинная шайба | 8 |
| 95 | J222012 | Шайба | 8 |
| 96 | 8074703 | Балка | 1 |
| 103 | 6015651 | Крышка | 1 |
| 104 | 8065227 | Крышка | 1 |
| 105 | 4207889 | Резиновая прокладка | 1 |
| 106 | J031025 | Болт с шайбой | 6 |
| 108 | J031250 | Болт с шайбой | 12 |
| 157 | 8063596 | Крышка | 1 |
| 158 | J901225 | Болт | 7 |
| 159 | A590912 | Пружинная шайба | 7 |
| 160 | 449490 | Шайба | 7 |
Заказать детали по схеме
Для точного подбора сообщите каталожный номер, модель HITACHI EX1100-3 и серийный номер машины. Это снижает риск заказа детали другого исполнения.
